Onglet Structures

L'onglet Structures de la palette Révision du modèle énergétique liste les limites spatiales concernant les structures externes et internes du bâtiment ainsi que leurs propriétés physiques; ces propriétés seront exploitées par la simulation énergétique. Les panneaux opaques des murs-rideaux apparaissent également dans la liste Structures.

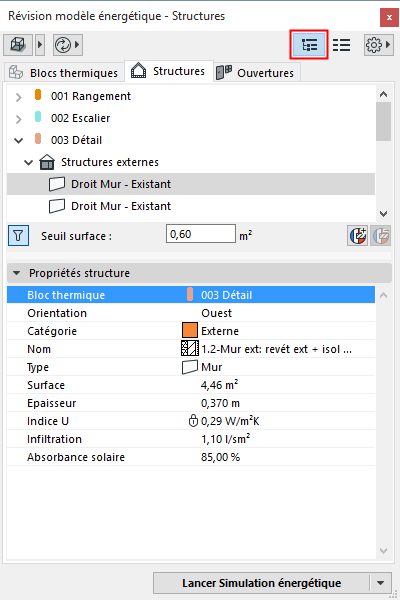

La vue d'arborescence de l'onglet Structures affiche exactement les structures externes et internes appartenant aux blocs thermiques données d'une manière graphique, facile à comprendre. Si une structure est sélectionnée, ses propriétés sont affichées au bas de la page dans la section Propriétés de structure.


Données de structures

Ces données relèvent de deux catégories :

Les types de données relatives au modèle ARCHICAD (provenant directement du modèle BIM) :

Concernant les structures, nous trouvons : Bloc thermique associé, Orientation, Catégorie de bordure d'espace, Type d'élément ARCHICAD, Complexité, Nom, Superficie, Epaisseur, Etat de rénovation

Types de données supplémentaires (associées aux articles de la liste des Structures par l'utilisateur)

Indice U/Indice R, Infiltration, Absorbance solaire, Correction de surface

Voir Réglages des propriétés des structures (Estimation énergétique).

Affichez ou masquez toutes ces données selon vos besoins :

En vue d'arborescence : faites un clic droit sur un élément de la liste Propriétés structure pour afficher ou masquer les types de données

En vue de liste : Cliquez sur la flèche à droite pour afficher ou masquer les colonnes du tableau


Un élément de la liste des structures comprend en général plusieurs limites spatiales. Toutes les limites spatiales dont tous les types de données de modèle ARCHICAD sont identiques sont combinées en un seul élément dans la liste des structures et affichent la somme totale de leurs surfaces.


Dans la vue de liste, vous pouvez modifier n'importe quelle propriété de cette liste en cliquant sur son bouton d'en-tête.

Seuil surface

Pour filtrer les structures ou ouvertures dont la surface est négligeable, saisissez une valeur dans le champ “Seuil surface” au bas de la liste des structures Les articles d'une valeur inférieure à cette valeur ne seront pas listés et ne seront pas pris en considération par le moteur de calcul. (Si vous mettez une valeur moindre dans ce champ, certaines des structures filtrées peuvent réapparaître.)

Définir un Seuil de surface vous aidera à filtrer les surfaces très petites qui n'ont pas d'importance dans l'estimation énergétique, et vous obtiendrez une liste de structures plus facile à gérer.

Correction de surface de structure

L'onglet Structures de la palette Révision du modèle comporte un type de donnée appelé “Correction de surface”. Vous pouvez ajuster la surface d'une structure listée en saisissant une valeur positive ou négative dans cette colonne. La valeur de l'élément dans la colonne “Surface” sera ajustée en conséquence, c'est cette valeur de surface corrigée qui sera utilisée par le moteur de calcul (si elle est positive).
