Réglages de propriété des ouvertures (Estimation énergétique)

L'onglet Ouvertures du dialogue Révision du modèle liste les données de toutes les ouvertures sur l'enveloppe du bâtiment et sur les bordures internes de bloc thermique.

Pour modifier les propriétés physiques de l'élément sélectionné dans la liste des ouvertures, vous pouvez soit éditer les valeurs manuellement, soit utiliser des jeux de valeurs prédéfinis dans le Catalogue d'ouvertures.

Catalogue d'ouvertures

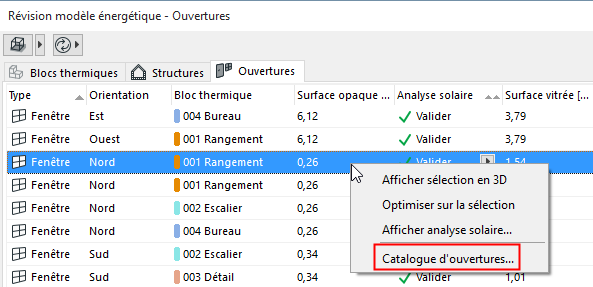

Pour accéder au catalogue d'ouvertures, sélectionnez un élément dans l'onglet Ouvertures et faites un clic droit pour ouvrir le menu contextuel :

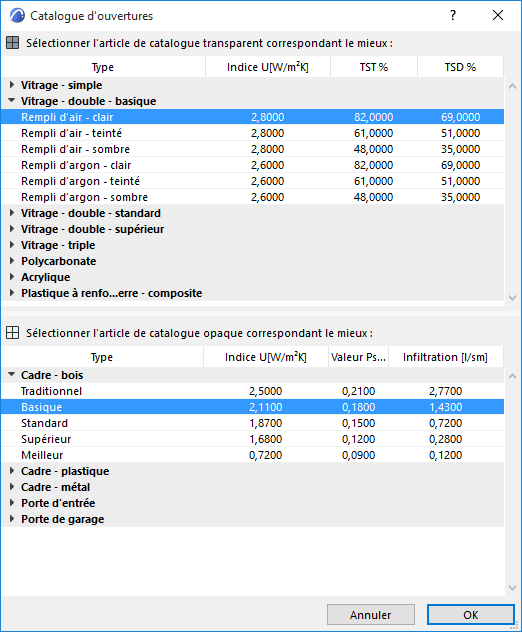

Le Catalogue d'ouvertures constitue une vaste base de données, ce sont les informations qu'elle contient qui sont exploitées lors des calculs énergétiques : Les composants transparents et opaques des ouvertures sont répertoriés séparément :


Les éléments transparents sont listés avec leurs valeurs d'Indice U, de Transmittance solaire totale et de Transmittance solaire directe

Les articles opaques sont listés avec leurs indices U, les valeurs Psi (coefficient de transmission thermique linéaire exprimé en W/m,K utilisées pour tenir compte de l'effet des ponts thermiques qui se produisent aux points de jonction entre le cadre des ouvertures et les murs) et leurs propriétés d'infiltration linéaires.

Type d'occultation

Cliquez sur la flèche pour appliquer à l'article sélectionné un Type d'occultation avec ses propriétés physiques prédéfinies.

Il existe deux types d'occultation dans la liste :

Les équipements dont l'effet d'occultation s'ajoute à l'effet de l'analyse solaire basée sur le modèle (Sans, Ecran solaire 10%, Ecran solaire 40%, Ecran solaire 60%, Ecran solaire 80%, Store externe, Persiennes externes)

Les types qui désactivent l'effet de l'analyse solaire fondée sur le modèle (Auvent, Auvent et ailettes latérales, Analyse solaire inactive). Ces réglages sont surtout utilisés pour des tests de fonctionnalité analytiques (scientifiques) du logiciel. Pour les projets d'architecture, il est recommandé d'utiliser des types d'occultation appartenant au groupe précédent.
