Gestion des données IFC au niveau des éléments
Les éléments ARCHICAD créés à partir d'éléments IFC importé affichent leurs données IFC standard et personnalisées au niveau des éléments, dans leurs dialogues de paramétrage respectifs.

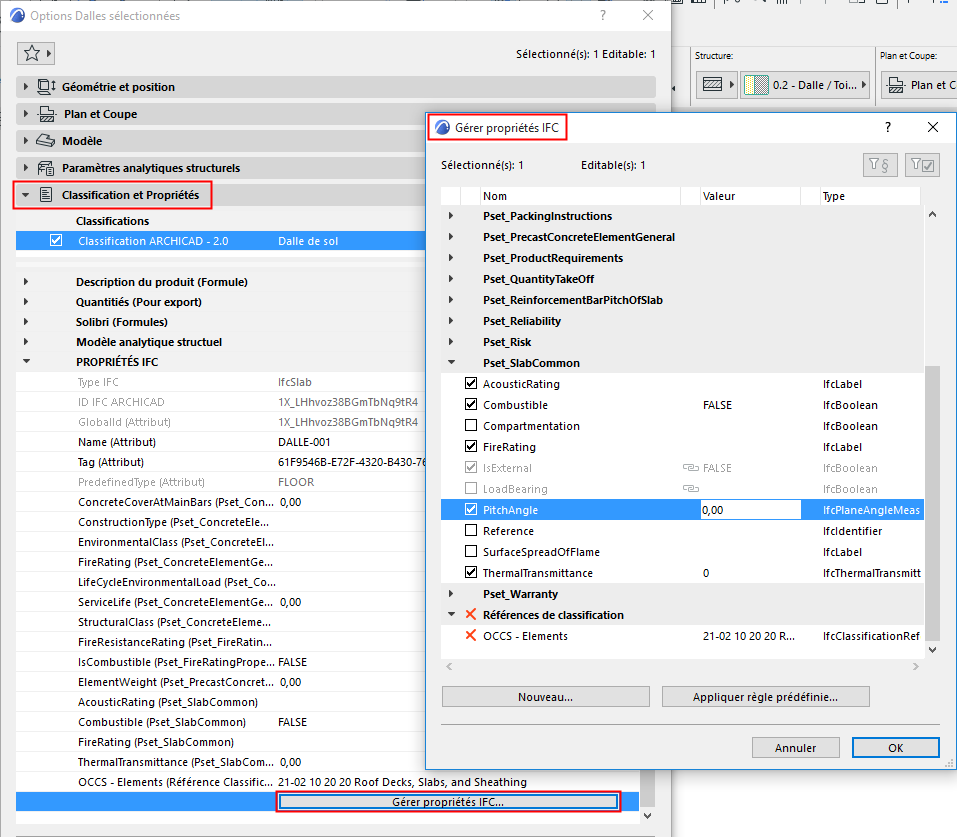

De nouvelles données IFC peuvent être ajoutées aux éléments manuellement ou automatiquement selon des règles prédéfinies dans le dialogue Gérer Propriétés IFC qui peut être ouvert à partir du dialogue de paramétrage de l'élément (volet Classification et Propriétés). L'interface du dialogue Gérer propriétés IFC et toutes ses fonctions sont identiques à celles du côté droit du dialogue Gestionnaire de projet IFC.
Pour la description détaillée des fonctions, voir Gestionnaire de projet IFC.
Les nouvelles données apparaissent dans le volet Classification et Propriétés du dialogue de paramétrage de l'élément, sous Propriétés IFC. Vous pouvez associer ici des valeurs aux champs de données disponibles qui sont toujours vides.
Travailler avec les données IFC : Options élément ou Gestionnaire de projet IFC
|
Dialogue de paramétrage des éléments |
Gestionnaire de projet IFC |
niveau de gestion |
niveau des éléments seulement |
niveau du projet |
Propriétaire des données IFC |
•Eléments de construction •Zone (IfcSpace) |
•Eléments de construction •éléments spatiaux : –IfcProject –IfcSite –IfcBuilding –Etage (IfcBuildingStorey) –Zone (IfcSpace) •Associations IFC •Produits type IFC •Conteneurs IFC |
Fonctions |
•rassemble et liste des données IFC •vous permet de créer, éditer et supprimer des données IFC •vous permet d'utiliser des règles prédéfinies •filtre les propriétés correspondantes •filtre uniquement les données possédant des valeurs |
•rassemble et liste des données IFC •vous permet de créer, éditer et supprimer des données IFC •vous permet d'utiliser des règles prédéfinies •filtre les propriétés correspondantes •filtre uniquement les données possédant des valeurs •navigue entre le modèle ARCHICAD et le modèle IFC •Affiche le conteneur Zone (IfcSpace) •vous permet d'associer des éléments directement à IfcSite ou IfcBuilding |
