Définir des critères d'élément en utilisant des données IFC

Les critères d'élément peuvent inclure des données IFC dans les fonctions suivantes :

Chercher et sélectionner

Réserver des éléments par critères (Teamwork)

Configurations de nomenclature interactive - listez des données IFC associées à des éléments du projet actuel

Dans ces dialogues :

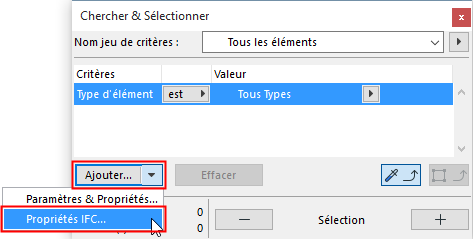

1.En définissant des critères d'élément, choisissez “Propriétés IFC” dans la liste déroulante “Ajouter”.


2.Le dialogue Sélectionner propriétés s’ouvre.

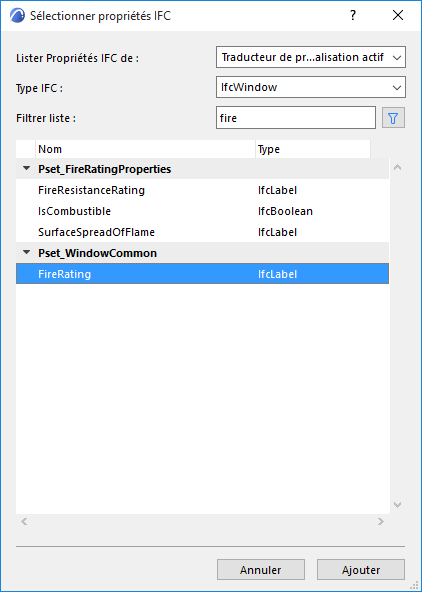

Sélectionner propriétés IFC

Toutes les données IFC ajoutées aux éléments du projet sont listées ici.

Vous pouvez rétrécir la liste des données affichées :

Incluez les Propriétés du Traducteur de prévisualisation actif (au lieu de celles actuellement utilisées dans le projet). Mettons, par exemple, que vous souhaitiez définir un jeu de critères Chercher & Sélectionner incluant des propriétés (e.g. Classification feu) qui n'existent pas encore dans le projet.

Recherchez les données IFC d'un seul Type IFC choisi et/ou

Recherchez les données IFC en saisissant une chaîne de caractères dans le champ de liste “Filtre”.

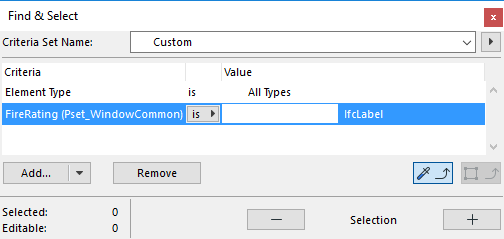

3.Sélectionnez l'article Donnée IFC à utiliser comme critère d'élément. Cliquez surAjouter.

La sélection multiple est disponible

Si vous sélectionnez un jeu de propriétés dans la liste, toutes les propriétés qu'il contient sont ajoutées aux critères.

Si vous sélectionnez un dossier Attributs ou Références de classification, tous les articles du dossier seront ajoutés aux critères


4.Définissez des opérateurs et des valeurs pour les critères selon leurs types (étiquette, entier, booléen, etc.)

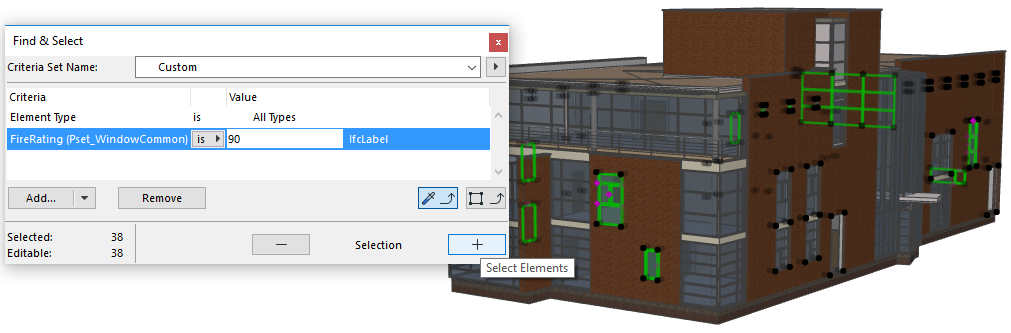

Remarque : Dans Chercher et sélectionner : prendrer des valeurs pour les critères de données IFC à partir du modèle en utilisant les outils Importer réglages et Copier réglages à l'élément propriétaire du même type de données IFC.


Utiliser des Propriétés IFC dans des nomenclatures d'éléments

Si vous sélectionnez un jeu de propriétés dans la liste, toutes les propriétés qu'il contient sont ajoutées comme des champs.

Si vous choisissez “Association IFC” comme paramètre d'un champ de nomenclature, le tableau listera (sous forme non éditable) toutes les Associations IFC (nommées) auxquelles l'élément appartient. Si l'élément possède plusieurs Associations, elles seront toutes listées et séparées par un “;”.

Si vous listez les données de Produit type IFC d'un élément, le tableau de la nomenclature générera deux colonnes : “Produit Type IFC - Type” (par ex. ‘IfcWallType’ et "Produit type IFC - Nom") (l'attribut de Nom du Produit type IFC).

Utiliser des Types de données IFC comme critères d'élément

Dans l'interface critères ou sélection de champ (par ex. le dialogue Chercher & Sélectionner) :

1.Cliquez sur le bouton Ajouter.

2.Dans la liste de Propriétés qui apparaît, choisissez un Type de données IFC :


ID IFC ARCHICAD (l'attribut IFC Globalid automatiquement associé par ARCHICAD à chacun des éléments)

ID IFC externe (l'attribut IFC Globalid automatiquement associé par l'importation IFC à chacun des éléments)

Association IFC, par ex. Groupe IFC.

Type IFC (voir en-dessous)

Produit Type IFC, par ex. IfcColumnType.

3.Pour Type IFC : la liste est divisée entre tous les types disponibles dans le projet (au-dessus de la ligne) et tous les types qui peuvent être affichés et modélisés dans ARCHICAD (sous la ligne).


La liste du Type IFC inclut tous les types d'éléments dits "parents" (ce sont les entités générales qui se trouvent au-dessus des autres éléments dans la hiérarchie des entités IFC) - par exemple, IfcBuildingElement.

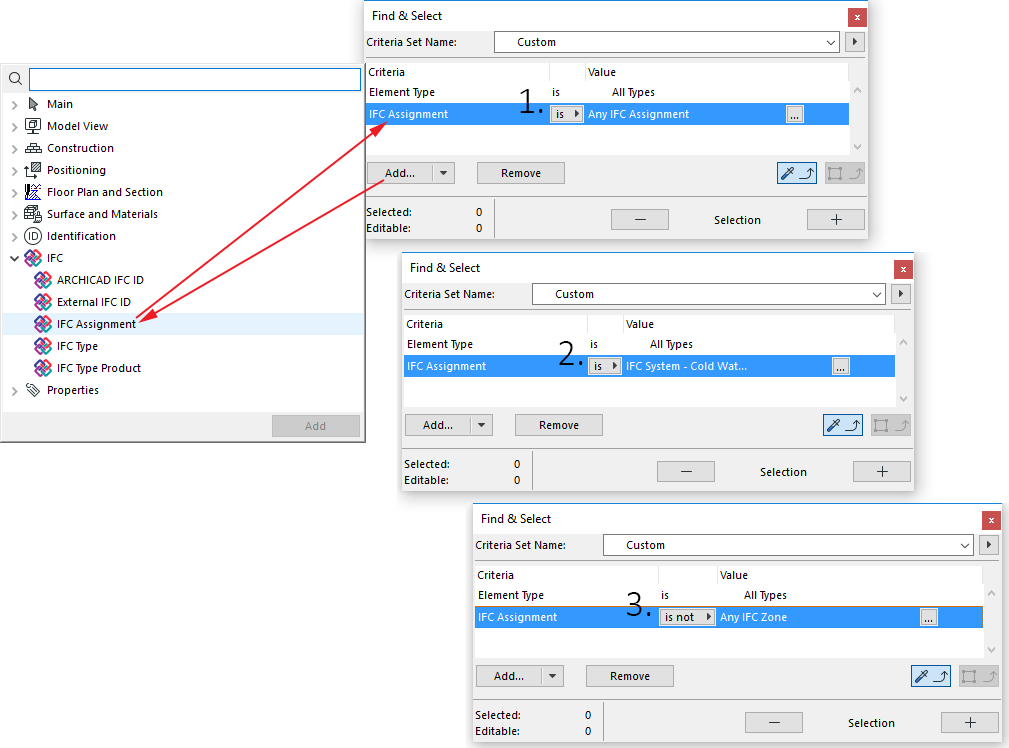

Les illustrations suivantes démontrent les possibilités de Chercher & Sélectionner en utilisant des données IFC comme critères :

1.Rechercher tous les éléments qui font partie d'une Association.

2.Rechercher tous les éléments d'un Système IFC donné.

3.Rechercher toutes les zones ARCHICAD qui n'ont pas encore été groupées en un IfcZone.


Remarque : Dans Chercher et sélectionner : La fonction “Copier réglages” ne fonctionne pas pour les critères Association IFC et Produit type IFC.
