Fusionner DXF-DWG

Choisissez la commande Fichier > Interopérabilité > Fusionner et sélectionnez le nom du fichier DXF ou DWG dans le dialogue.

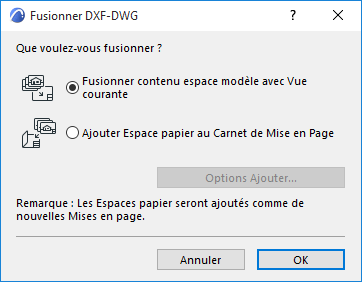

Cliquez sur Ouvrir. Le dialogue Fusionner DXF-DWG apparaît.

Voir aussi Travailler avec des fichiers DWG/DXF pour des informations générales sur les formats DXF/DWG.

Vous avez le choix entre deux démarches. Etant donné que le fichier DXF-DWG peut contenir des informations d'Espace modèle et d'Espace papier et que les fichiers projet ARCHICAD contiennent des Vues modèles et un Carnet de mise en page, vous devez décider quels éléments sont à fusionner.


Choisissez le bouton radio Fusionner contenu de l'espace modèle avec la vue courante si vous voulez que la partie Espace modèle du fichier DXF-DWG soit fusionnée avec votre fichier projet. Si vous fusionnez l'Espace Modèle, la vue de dessus des éléments AutoCAD situés dans l'Espace Modèle du fichier DXF-DWG fusionné seront générés et ces vues de dessus seront placées dans la vue modèle d'ARCHICAD sous la forme d'éléments 2D ARCHICAD.

Pour une description détaillée, voir Dialogue Fusionner espace modèle DXF-DWG.

Choisissez le bouton radio Ajouter espace papier à Carnet de mise en page si vous voulez que les espaces papier définis dans le fichier DXF-DWG fusionné soient ajoutés au Carnet de mise en page de votre fichier projet.

Dans le dernier cas, cliquez sur le bouton Options Ajouter pour définir deux options d'importation de DXF-DWG à la Configuration de traduction. Le dialogue Options d'importation pour éléments de l'espace papier s'ouvrira. Notez que ce bouton ne devient actif que si le fichier DXF-DWG à fusionner contient des informations d'espace papier.

Les thèmes de cette section sont :

Dialogue Fusionner espace modèle DXF-DWG

Options d'importation pour éléments de l'espace papier

Options de Fusion intelligente
