Configuration de traduction DXF-DWG

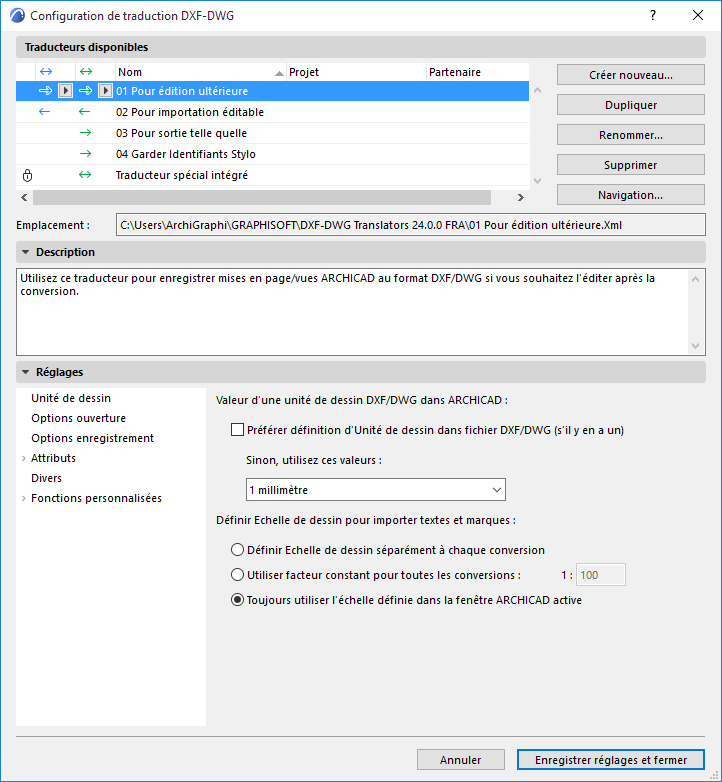

Ce dialogue liste les traducteurs DXF-DWG prédéfinis et personnalisés. Utilisez-les pour déterminer la manière dont les éléments ARCHICAD seront interprétés lors de leur exportation sous forme de fichier DXF/DWG et l'inverse : comment les éléments des fichiers DXF/DWG seront interprétés lors de leur importation dans ARCHICAD.

Les Traducteurs DXF-DWG sont conservés dans le dossier Défauts d'ARCHICAD. Par conséquent, les traducteurs ajoutés (ou supprimés) à cette liste seront disponibles (ou non disponibles) pour tous les projets créés avec la même version principale d'ARCHICAD.

Remarque pour les projets partagés : Utiliser un jeu commun de traducteurs vous assure que tous les utilisateurs ont accès aux mêmes options de conversion. Il est donc recommandé qu'une personne responsable du bureau ait la charge de la définition et maintenance du jeu de Traducteurs et assure que ces fichiers sont placés sur un serveur. Pour utiliser ces traducteurs, chaque utilisateur doit les ajouter d'abord à sa propre liste en cliquant sur Parcourir... dans le dialogue de configuration de traducteurs DXF/DWG.


Ce dialogue est disponible :

En enregistrant ou en ouvrant des fichiers DXF/DWG : cliquez sur le bouton Réglages dans les dialogues Enregistrer, Ouvrir ou Fusionner ou dans le dialogue Attacher Xref

avec la commande Fichier > Interopérabilité > Configuration du traducteur DXF-DWG

à l'ouverture d'un fichier DXF/DWG avec la commande Fichier > Bibliothèques et Objets > Ouvrir Objet

avec la commande Fichier > Bibliothèques et Objets > Importer blocs de DXF/DWG

Gestion des fichiers traducteurs

Les Traducteurs sont listés avec les champs de données suivants : Nom, Projet et Partenaire.

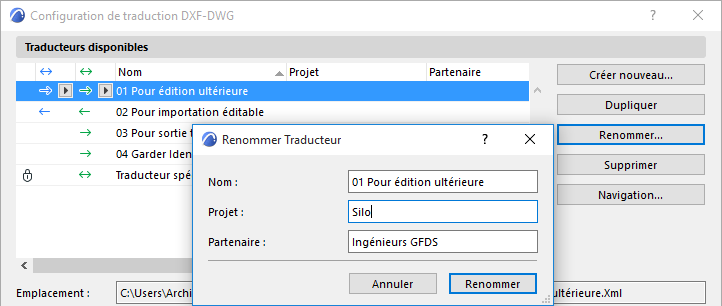

Pour éditer ces champs, faites un double clic sur un article de liste pour ouvrir le dialogue Renommer traducteur ou cliquez sur le bouton Renommer à droite.


Supprimer (disponible si le traducteur n'est pas verrouillé) :

Cliquez sur ce bouton pour supprimer les traducteurs superflus. Le dialogue Infos qui apparaît vous permet de choisir :

Supprimer le XML du traducteur’s. Cette option efface tous les réglages de ce traducteur de manière permanente.

Il suffit de supprimer le traducteur dans la liste du dialogue. (Pour l'ajouter de nouveau à la liste, cliquez sur Parcourir.)

Créer nouveau : En utilisant les réglages par défaut, créez un nouveau Traducteur XML et ajoutez-le à cette liste. Ce fichier XML peut être enregistré dans n'importe quel emplacement, par exemple sur un serveur de fichiers du bureau.

Dupliquer : Dupliquez le Traducteur sélectionné. Un nouveau fichier XML sera créé au même emplacement que le Traducteur sélectionné

Supprimer (disponible si le traducteur est verrouillé ou non disponible/manquant) : Cette action enlèvera le traducteur de la liste du dialogue mais ne supprimera pas le fichier traducteur XML dans votre dossier système. (Pour l'ajouter de nouveau à la liste, cliquez sur Parcourir.)

Parcourir : Cliquez ici pour accéder à un fichier Traducteur existant.

Emplacement : Ce champ affiche le chemin d'accès du fichier traducteur sélectionné et ne peut être édité.

Remarque : Si un fichier XML est renommé, déplacé ou supprimé, son nom apparaîtra en italiques dans la liste des Traducteurs pour indiquer qu'il n'est pas disponible.

Volet Description DXF/DWG

Ceci est un champ de texte de plusieurs lignes qui contient des informations sur le traducteur sélectionné. Vous pouvez éditer son contenu avec un simple clic.

Volet Réglages DXF/DWG

Les règles de conversion pour l'échange de données se divisent en six groupes principaux :

Unité de dessin

Options d'ouverture

Options d'enregistrement

Attributs

Divers

Fonctions de conversion personnalisées

Unité de dessin (Configurer Traducteur DXF-DWG)

Options d'ouverture (Configuration de traduction DXF-DWG)

Options d'enregistrement (Configuration de traduction DXF-DWG)

Attributs (Configuration de traduction DXF-DWG)

Calques (Configuration de traduction DXF-DWG)

Stylos et couleurs (Configuration de traduction DXF-DWG)

Type de ligne (Configuration de traduction DXF-DWG)

Hachures (Configuration de traduction DXF-DWG)

Conversion Police-Style (Configuration de traduction DXF-DWG)

Divers (Configuration de traduction DXF-DWG)

Fonctions personnalisées (Configuration de traduction DXF-DWG)
