Lignes d'ouverture (Porte/Fenêtre)

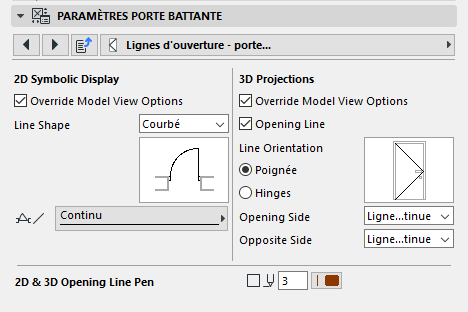

La description ci-dessous concerne l'onglet Lignes d'ouverture du volet Options personnalisées du dialogue Options Porte ou Fenêtre d'une ouverture provenant de la bibliothèque ARCHICAD internationale.

Utilisez ces contrôles pour définir l'affichage des Lignes d'ouverture pour chaque ouverture.

Par défaut, ces contrôles sont gris, car l'affichage des Lignes d'ouverture est défini globalement pour toutes les portes et fenêtres dans Options vue modèle.

Pour la description détaillée des réglages des Traducteurs, voir Divers Options pour éléments de bibliothèque.

Toutefois, pour ajuster les réglages de Ligne d'ouverture pour cette ouverture en particulier, cochez la case Remplacer Options vue modèle et définissez les options selon vos besoins.

Des options individuelles sont disponibles pour l'affichage Symbolique 2D et pour les Projections 3D.

Le contrôle Stylo ligne 2D & 3D affecte l'affichage de la ligne d'ouverture en 2D et 3D.
