Rótulos Zonas na Planta, Corte/Elevação

As Zonas agora podem ser rotuladas, assim como, outros elementos.

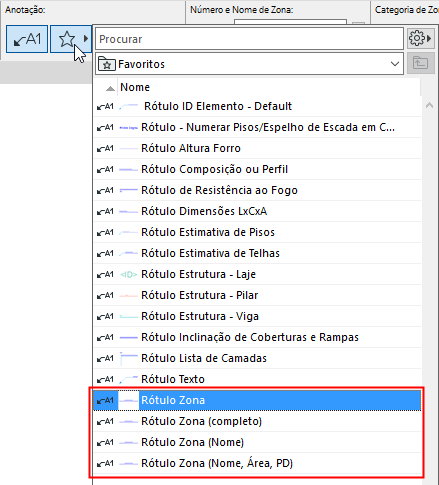

Ao colocar uma Zona, o clique final agora pode colocar automaticamente um Rótulo também. Use as definições da Caixa de informações para habilitar a colocação automática de Rótulos e escolha o tipo de rótulo na lista de Favoritos do projeto.

O Selo da Zona permanece (por enquanto), mas em novos projetos, a exibição do Selo da Zona é desligada em todos os conjuntos de opções da Vista do Modelo.

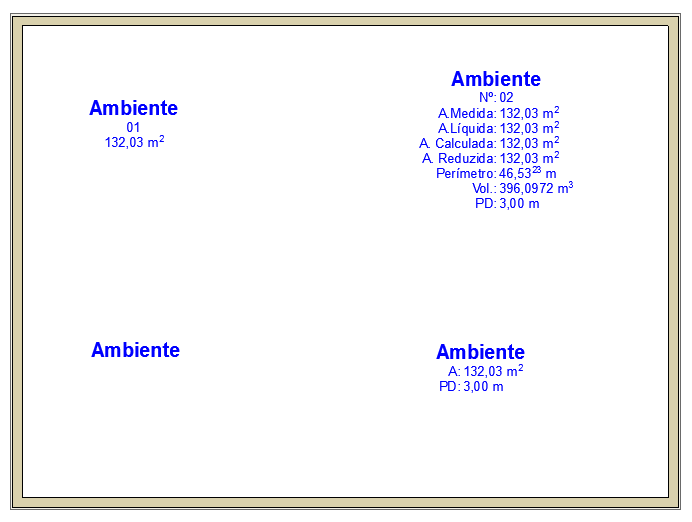

Usando a Ferramenta Rótulo, adicione quantos Rótulos forem necessários a uma única Zona - por exemplo, para diferentes tipos de vistas e escalas. Você não precisa mais trabalhar com um complexo de Selos de Zona. Os mesmos dados podem ser adicionados a um Rótulo de Texto Automático: por exemplo, Nome da Sala, Categoria/Código da Zona e Área Medida/Calculada. Um novo Rótulo de Zona baseado em GDL também foi criado, com várias opções de personalização. Como alternativa, qualquer novo rótulo baseado em GDL pode ser programado conforme necessário.

Consulte Colocar Rótulo de Zona Automaticamente.

Os Símbolos dos Rótulos agora têm acesso aos Parâmetros Gerais

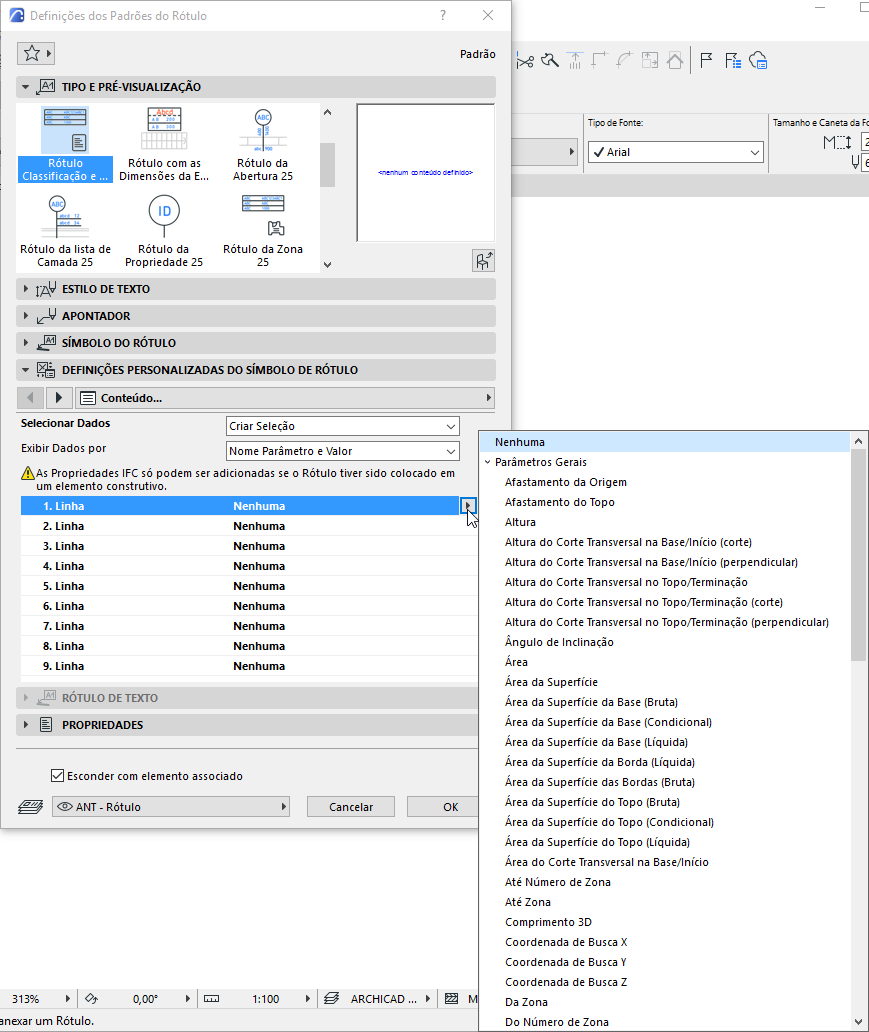

O Símbolo dos Rótulos, tal como o ''Rótulo de Classificação e Propriedades' ou o 'Rótulo de Classificação e Propriedades do Componente', agora têm acesso total aos dados dos Parâmetros Gerais e Componentes do ARCHICAD. Incluem itens como Comprimento 3D, Altura, Volume, Elevação do Topo ou parâmetros de Área do Componente.
