Visualização de Tramas Vetoriais
Tramas Vetoriais usam um padrão de hachura, e podem ser usados para representar superfícies de corte ou o topo da superfície (tramas de superfície) de elementos construtivos. Você pode também atribuir Tramas Vetoriais às Superfícies.
na Planta
Os elementos irão apresentar o tracejado da trama vetorial na Planta, apenas se tiver ativado Visualização > Opções de Visualização na Tela > Aparência Real da Trama. (De outra forma, a visualização na tela apresenta a visualização bitmap da trama.)
Na Janela 3D
Elementos construtivos nas Janelas 3D são visualizados usando a Superfície atribuída para ele via Material de Construção. Estas Superfícies podem ser substituídas no nível do elemento, usando o painel Modelo das Definições de elementos.

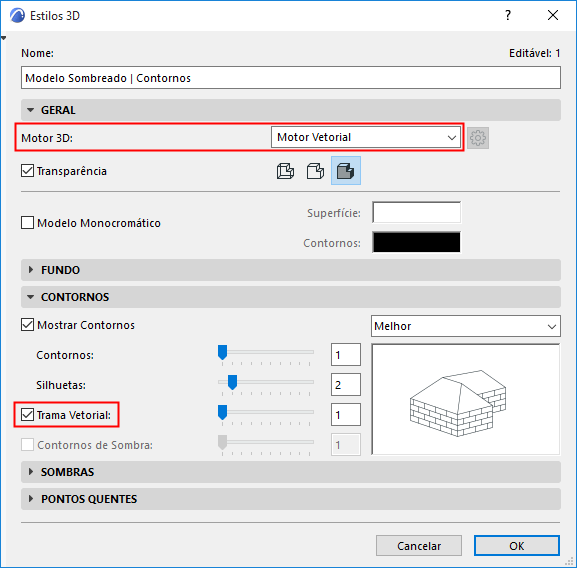

Se estas superfícies incluírem uma Hachura Vetorial, esta será visível na Janela 3D apenas se mudar as Hachuras Vetoriais 3D para “On” nos Estilos 3D e apenas se estiver utilizando o Motor 3D Vetorial.
Consulte também Painel Primeiro Plano da Trama em Vista.
Nas Janelas Corte/Elevação/EI e Documento 3D

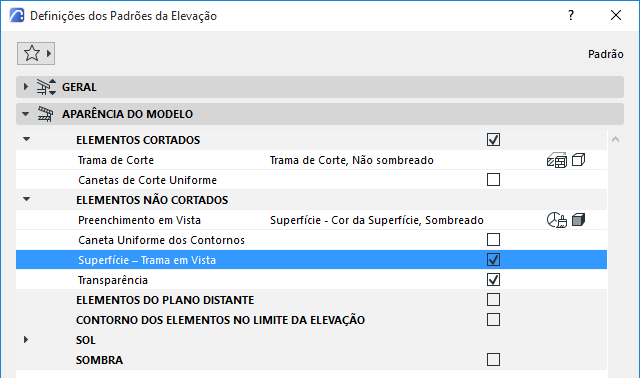

As Janelas de Corte/Elevação/EI e Documento 3D só apresentarão hachuras vetoriais se tiver marcado a opção Superfície – Primeiro Plano da Trama em Vista no painel Aparência do Modelo da caixa de diálogo de Definições.
Para mais informações, ver Aparência do Modelo (Vistas do Tipo Corte) e Painel de Aparência do Modelo do Documento 3D.
As definições de hachuras vetoriais não têm qualquer efeito nas renderizações.
