荷载可以放置在平面图或三维视图里的承重元素的结构构件之上。因此，必须启用“结构分析模型”。
要放置荷载，请从以下三种工具中选择：
•结构点荷载
•结构线荷载
•结构面荷载
要将工具激活，请先在工具箱中将其选中。
放置点荷载
点荷载可以放置到以下位置：
•1D构件（节点或边缘）
•2D构件（节点，边缘或表面）
1。激活“结构点荷载”工具。
2。在“工具设置”或“信息框”中：选择一个工况（请参阅荷载工具设置）。

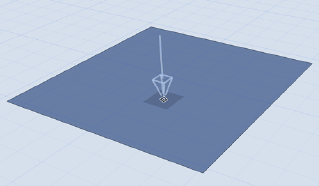

3。放置荷载元素时，潜在主元素（结构分析构件）会突出显示。 您还可以预览放置后荷载的外观。
注意：如果您将鼠标悬停在多个主元素上，请使用 Tab 在它们之间切换，直到正确的元素被突出显示。
4。点击进行放置。

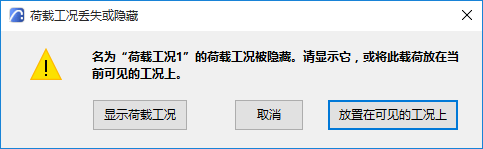

注意：仅当荷载属于当前可见的工况时才可见。如果您尝试放置不属于当前可见荷载工况的荷载元素，您会收到通知。
放置“点荷载”
|
|
|
|
点应力 |
点力矩 |
放置“线荷载”
线荷载可以放置到以下位置：
•1D构件（节点或边缘）
•2D构件（节点或边缘）
注释: ARCHICAD支持（通过SAF）导入放置在表面上的线荷载。
1。激活“结构线荷载”工具
2。在“工具设置”或“信息框”中：为新建的荷载元素选择一个工况（请参阅荷载工具设置）

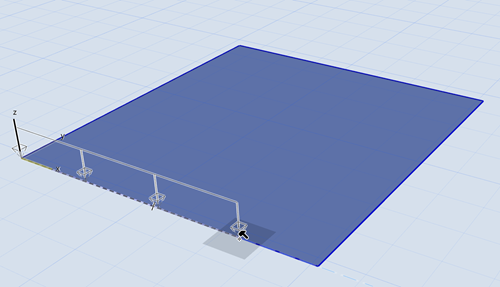

3。放置荷载元素时，潜在主元素（结构分析构件）会突出显示。您还可以预览放置后荷载的外观。
注意：如果您将鼠标悬停在多个主元素上，请使用 Tab 在它们之间切换，直到正确的元素被突出显示。
4。单击一个构件确定起始点。
5。将光标拖到同一构件的另一个节点或边缘以完成对线的定义。
6。单击完成线荷载的放置。
注意：仅当荷载属于当前可见的工况时才可见。如果您尝试放置不属于当前可见荷载工况的荷载元素，您会收到通知。
放置“线荷载”

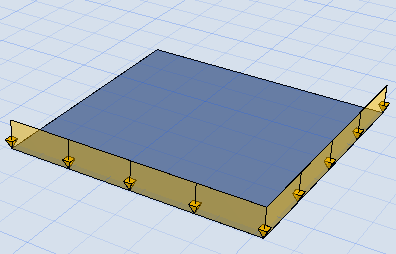

2D构件上的多个线荷载
在2D构件多边形上：点击多边形对角来放置多个“线荷载”

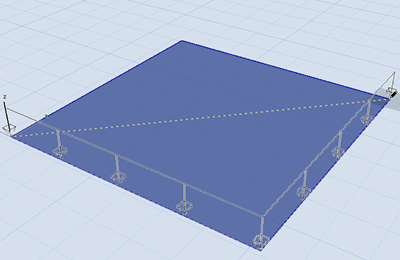

单击选项卡以预览其他“线荷载”路径

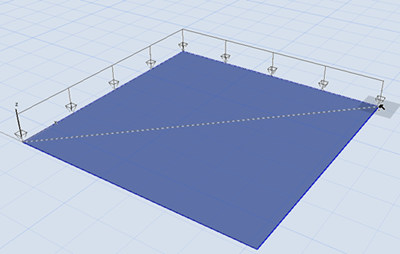

单击选项卡以查看其他放置选项
点击进行放置：
所有边缘上的线荷载（快捷方式）
使用空格键+单击，在所有2D构件边缘上创建线荷载。
放置“面荷载”
“面荷载”可以放置在2D构件的整个表面上。
1。激活“结构面荷载”工具
2。在“工具设置”或“信息框”中：为新建的荷载元素选择一个工况（请参阅荷载工具设置）

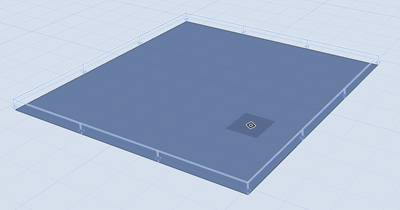

3。放置荷载元素时，潜在主元素（结构分析构件）会突出显示。您还可以预览放置后荷载的外观。
注意：如果您将鼠标悬停在多个主元素上，请使用 Tab 在它们之间切换，直到正确的元素被突出显示。
4。单击放置“面荷载”。
注意：仅当荷载属于当前可见的工况时才可见。如果您尝试放置不属于当前可见荷载工况的荷载元素，您会收到通知。
放置“面荷载”
