Předdefinovaný poloměr zatáčky

V okně Volby TZB můžete nastavit předdefinované poloměry zatáček podle velikosti TZB prvku.

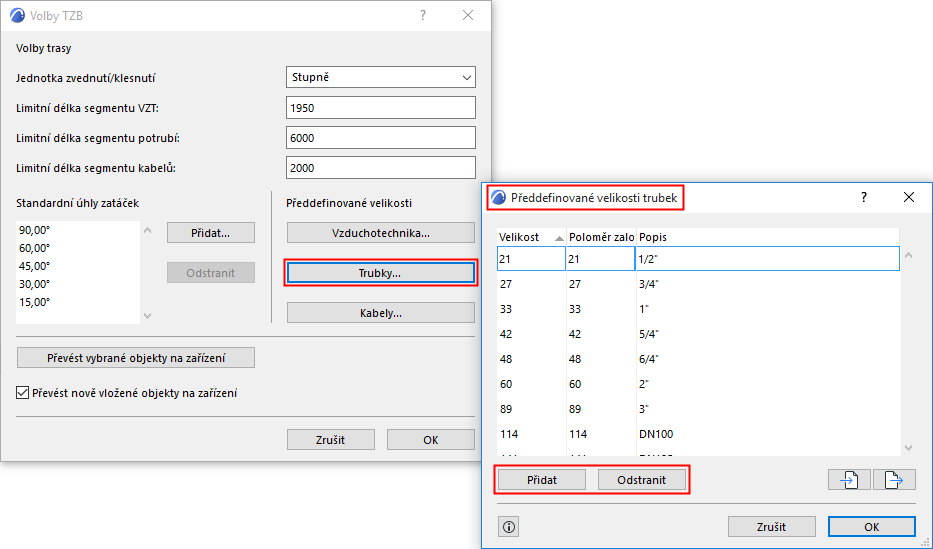

1.Otevřete Volby > Předvolby projektu > Volby TZB

2.V části Předdefinované velikosti vyberte typ prvku.

3.V následujícím okně:

•Změňte poloměr zatáčky pro každou z velikostí prvku.

•Můžete přidat popis.

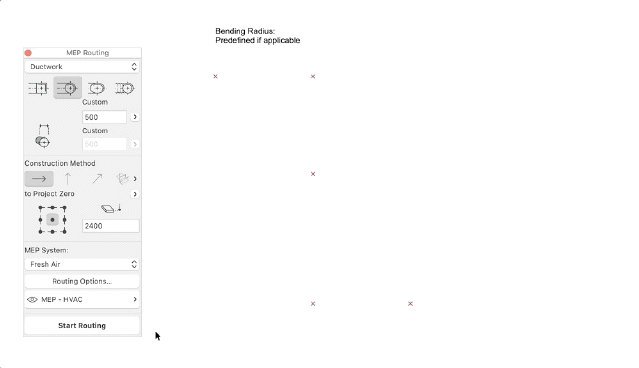

4.Ve Volbách trasy následně vyberte možnost Poloměr zalomení: Pokud možno předvolba. Velikosti zatáček se tak budou přizpůsobovat velikostem prvků během zadávání. (Viz také Poloměr zalomení (Volby trasy).


Poznámka: Před začátkem zadávání se ujistěte, že  Úpravy > Seskupování > Automaticky seskupovat je vypnuté.

Napojování zatářek bude nastaveno automaticky podle předdefinovaných velikostí.


Popisy

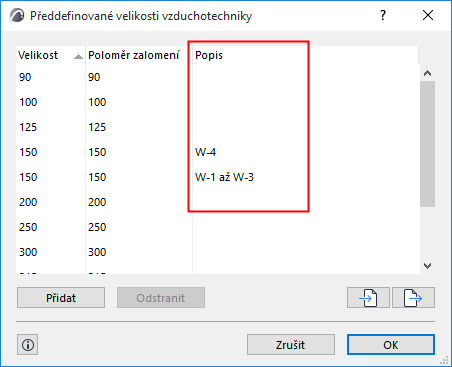

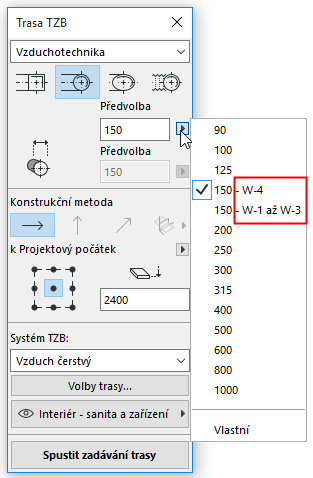

V příkladu níže jsou velikosti VZT popsány podle jejich použití. Popis může obsahovat také např. materiál, nominální průměr, tloušťku apod. Popis se objeví také v paletce Trasa TZB. Díky tomu můžete udržet jednotné velikosti napříč projektem.

DuctSizeDescription.png    MEPRoutingDuctSize.png

Různé systémy většinou mají rozdélné požadavky. Vytápění může používat izolované galvanizované potrubí, zatímco chlazení nerezové potrubí. Proto je třeba v projektu definovat dvě různé skupiny předdefinovaných velikostí.

Import/Export velikostí TZB prvků

Pomocí ikon import a export můžete sdílet nastavený seznam velikostí ve formátu XML.
