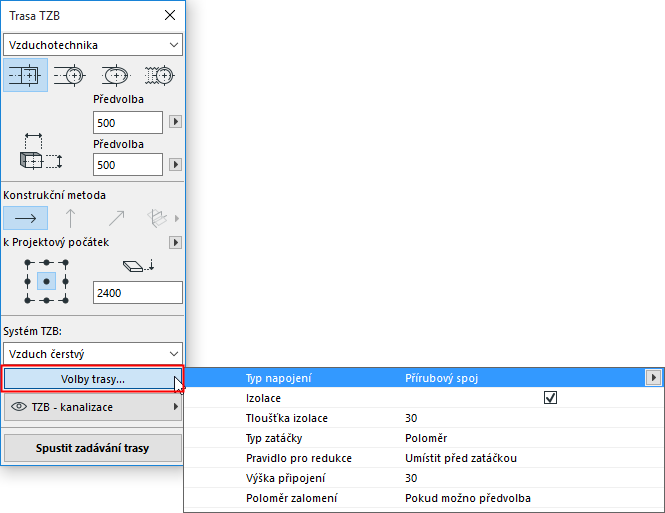

Klikněte na tlačítko Volby trasy na paletce trasa TZB
Zde nastavené volby se projeví při následující operaci zadávání trasy. Dostupné možnosti se liší podle toho, jestli jste zvolili vzduchotechniku, trubky nebo kabely.
Typ napojení
Nastavte vybraný typ (např. svařovaný, přírubový obecný) a výšku/průměr.
Izolace
Pokud zaškrtnete tuto volbu, bude na vnější povrch vytvářených TZB prvků přidána izolační vrstva. Nastavte tloušťku izolace.
Pravidlo pro redukce
Redukce jsou prvky, které zajišťují správné napojení prvků s různou geometrií (šířka, výška nebo tvar) při vytváření trasy. Pokud vychází změna na zatáčku kreslené trasy, může být redukce vložena před nebo za. Nastavte upřednostňovanou volbu (“Umístit před zatáčkou”/”Umístit za zatáčkou”).
Poloměr zalomení (Volby trasy)
Zatáčky jsou do trasy vkládány automaticky. Vyberte volbu, která bude určovat poloměr zatáčky v této trase:
Pokud možno předvolba
Používá poloměr zalomení nastavený pro danou velikost TZB prvku. (Hodnoty poloměru jsou nastavené v předvolbách TZB: Předdefinovaný poloměr zatáčky.)
Vždy podle nastavení prvku

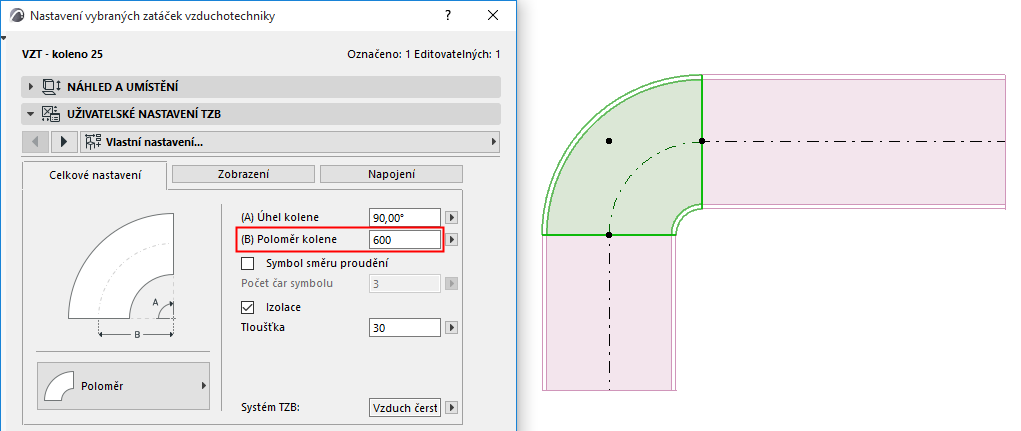

Používá poloměr zalomení nastavený ve výchozím nastavení nástroje zatáčka:
Poloměr zatáčky při kreslení trasy: Použitá volba “Vždy podle nastavení prvku”
