Οι Τοίχοι, οι Πλάκες, οι Στέγες και τα Κελύφη μπορούν να καθοριστούν και σαν σύνθετες δομές.
Ανάθεση μίας Σύνθετης Δομής σε Τοίχο, Στέγη, Πλάκα ή Κέλυφος
1.Ανοίξτε το Διάλογο Ρυθμίσεων Στοιχείου για τον τύπο στοιχείου.
2.Στο Πάνελ Γεωμετρίας και Τοποθέτησης καθορίστε τη δομή του στοιχείου ως Σύνθετη Δομή, κάνοντας κλικ στο εικονίδιο “Σύνθετη Δομή”.

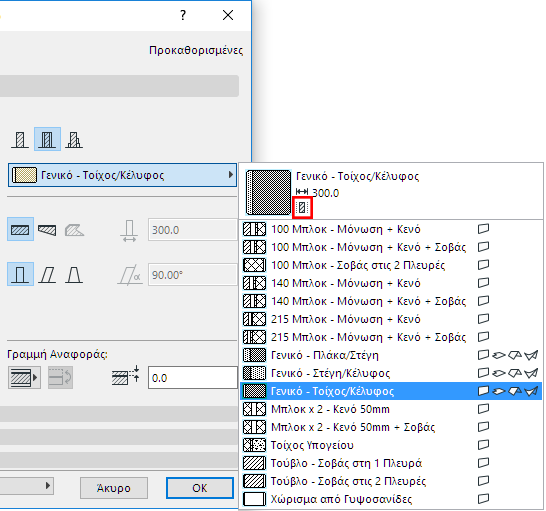

3.Χρησιμοποιήσετε το παρακάτω pop-up για να επιλέξετε μία Σύνθετη Δομή. Προσέξτε το εικονίδιο που υποδεικνύει εάν η επιλεγμένη σύνθετη δομή περιέχει έναν Πυρήνα ή όχι. (Σε αυτή την εικόνα, το εικονίδιο υποδεικνύει “Όχι Πυρήνας”).
Σημείωση: Οι Σύνθετες Δομές προσδιορίζονται για συγκεκριμένους τύπους στοιχείων: Τοίχος, Πλάκα, Στέγη και/ή Κέλυφος, με τον έλεγχο “Χρήση με”, στο Επιλογές > Χαρακτηριστικά Στοιχείου > Σύνθετες Δομές. Το pop-up Σύνθετης Δομής στις Ρυθμίσεις Στοιχείου εμφανίζει μόνο εκείνες τις Σύνθετες Δομές, των οποίων ο έλεγχος “Χρήση Με” περιλαμβάνει τον τύπο στοιχείου που καθορίζετε. Οι Σύνθετες Δομές καθορίζονται από Επιλογές > Χαρακτηριστικά Στοιχείου > Σύνθετες Δομές

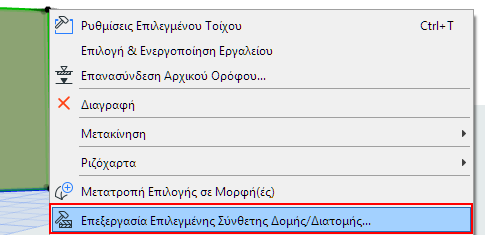

•Μπορείτε επίσης να επεξεργαστείτε μία επιλεγμένη Σύνθετη Δομή από τις Ρυθμίσεις του στο θεματικό μενού:
4.Η επιλεγμένη Σύνθετη Δομή εφαρμόζεται στο τρέχον επιλεγμένο στοιχείο ή στο στοιχείο που δημιουργήθηκε.
Σημείωση: Οι ρυθμίσεις Μερικής Εμφάνισης Δομής των απόψεων μοντέλου θα επηρεάσουν την εμφάνιση των σύνθετης δομής στοιχείων.
Τα ριζόχαρτα του στοιχείου σύνθετης δομής ονομάζονται “στρώσεις”. Μία σύνθετη δομή μπορεί να έχει μέχρι 48 στρώσεις.
Οι στρώσεις διαχωρίζονται από τις “γραμμές διαχωρισμού” και το περίγραμμα της σύνθετης δομής είναι η “γραμμή περιγράμματος.”
Τα σύνθετης δομής στοιχεία μπορούν να περιέχουν μία ή περισσότερες δομικές στρώσεις που ονομάζονται Πυρήνας, έστω και αν ο ορισμός μίας στρώσης Πυρήνα δεν είναι απαραίτητος.

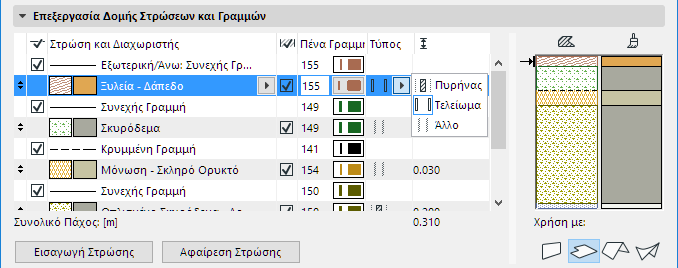

Οι στρώσεις που καθορίζετε ως “Πυρήνα” ή “Τελείωμα”, επηρεάζουν επίσης και τις απόψεις με Μερική Εμφάνιση Δομής.
Η ανάθεση αυτών των καθορισμών γίνεται στο Επιλογές > Χαρακτηριστικά Στοιχείου > Σύνθετες Δομές.
