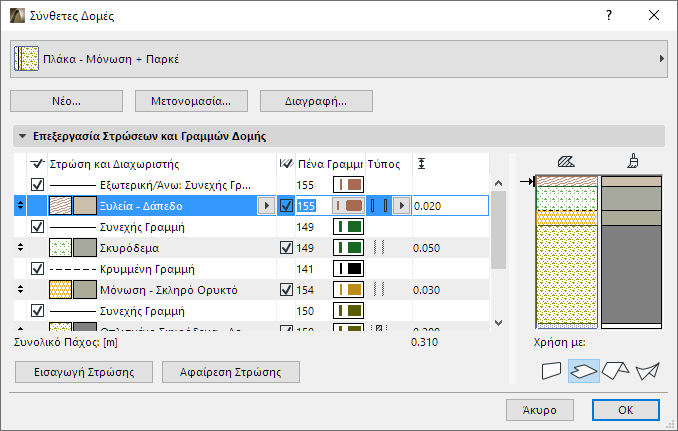

Ανοίξτε αυτόν τον διάλογο από το Επιλογές > Χαρακτηριστικά Στοιχείου > Σύνθετες Δομές.

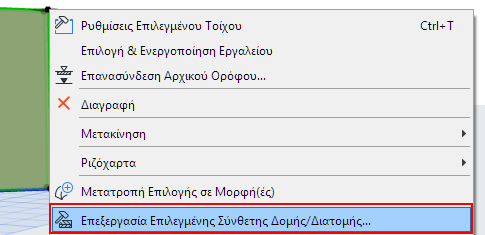

Μπορείτε επίσης να επεξεργαστείτε μία επιλεγμένη σύνθετη δομή, πηγαίνοντας στις ρυθμίσεις της από το θεματικό μενού της:
Χρησιμοποιήστε αυτούς τους ελέγχους για να επεξεργαστείτε τα συστατικά των Σύνθετων Δομών που χρησιμοποιούνται σε Τοίχους, Πλάκες, Στέγες και Κελύφη.
Για γενικές πληροφορίες δείτε επίσης: Σύνθετες Δομές.
Από την pop-up λίστα στο άνω μέρος του διαλόγου, επιλέξτε μία προκαθορισμένη Σύνθετη Δομή. Επεξεργαστείτε απευθείας τις ιδιότητές της ή επιλέξτε μία από τις ακόλουθες εντολές:
•Νέο...: Πατήστε αυτό το κουμπί για να δημιουργήσετε μία νέα σύνθετη δομή (βασισμένη σε μία μεμονωμένη προκαθορισμένη στρώση), ή να κάνετε αντίτυπο και να μετονομάσετε μία υπάρχουσα.
•Μετονομασία: Κάντε κλικ σε αυτό το κουμπί για να μετονομάσετε την επιλεγμένη σύνθετη δομή.
•Διαγραφή: Δείτε: Διαγραφή και Αντικατάσταση Χαρακτηριστικών σε ένα Μοντέλο.
Σύνθετες Δομές - Πάνελ Επεξεργασία Δομής Στρώσεων και Γραμμών
Αυτό το πάνελ περιέχει λίστα με τα συστατικά (στρώσεις και γραμμές περιγράμματος/διαχωρισμού) της σύνθετης δομής. Η γραφική της αναπαράσταση (εμφάνιση επιφάνειας και τεμνομένων) φαίνεται στην Προεπισκόπηση, στα δεξιά.
Από τη λίστα, επιλέξτε το όνομα του στοιχείου (στρώση, εξωτερική/εσωτερική γραμμή περιγράμματος ή διαχωρισμού) που θέλετε να επεξεργαστείτε.
Όταν επιλέγετε ένα στοιχείο, εμφανίζεται ένα βέλος δίπλα στον αντίστοιχο τομέα της Προεπισκόπησης. Μπορείτε επίσης να κάνετε κλικ μέσα στην Προεπισκόπηση για να επιλέξετε το αντίστοιχο στοιχείο στη λίστα.
Η πρώτη στρώση της λίστας θεωρείται ως:
•“Εξωτερική” όταν χρησιμοποιείται σε Τοίχους
•“Άνω” για Στέγη και Πλάκα
•“Πλευρά Αναφοράς” για Κελύφη.

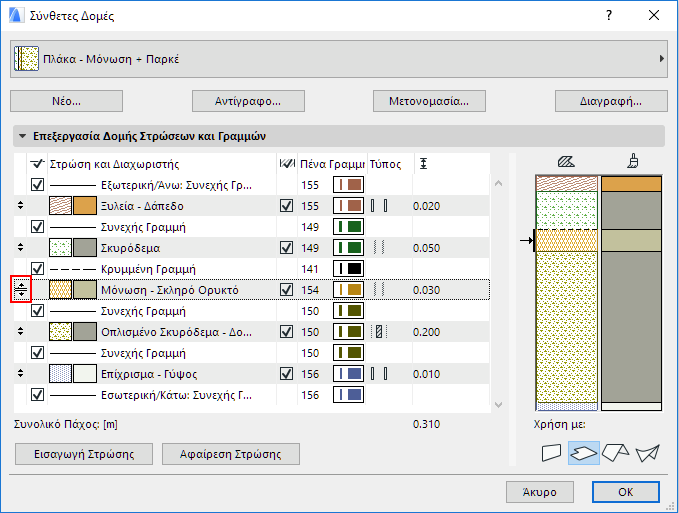

Αλλάξτε τη σειρά των στρώσεων, σύροντάς τις. Οι γραμμές διαχωρισμού δεν μετακινούνται.
Επεξεργασία μίας Στρώσης
Μία στρώση αποτελείται από ένα Δομικό Υλικό και από τις γραμμές των ορίων της.
Δομικό Υλικό: Κάντε κλικ στο pop-up για να επιλέξετε ένα άλλο Δομικό Υλικό.

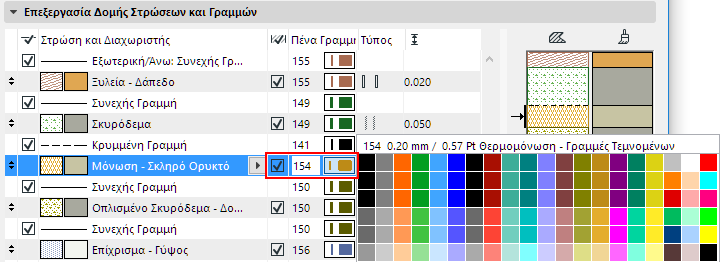

Γραμμές Ορίου Στρώσης : Τσεκάρετε αυτό το κουτάκι για να εμφανίζονται οι γραμμές ορίων της επιλεγμένης στρώσης στο σύνθετο στοιχείο. Χρησιμοποιήστε το pop-up για να διαλέξετε την πένα των δύο Γραμμών Ορίων Στρώσης της επιλεγμένης στρώσης.
Εάν το κουτάκι δεν είναι τσεκαρισμένο, οι γραμμές ορίων της στρώσης θα είναι κρυφές, και οι σχετικοί έλεγχοι θα είναι γκριζαρισμένοι.

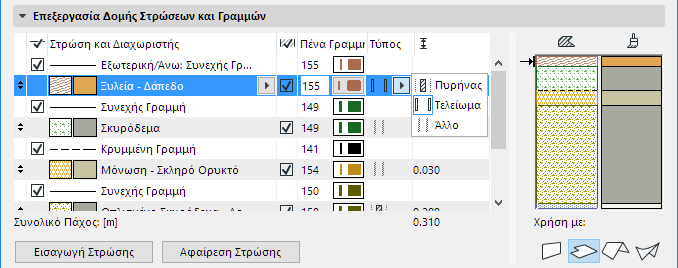

Τύπος: Κάντε κλικ σε αυτό το pop-up για να ορίσετε την επιλεγμένη στρώση ως Πυρήνα, Τελείωμα ή Άλλο. Αυτός ο ορισμός θα επηρεάσει τη Μερική Εμφάνιση Δομής του σύνθετου στοιχείου.
Δείτε επίσης: Μερική Εμφάνιση Δομής.
•Μπορείτε να τσεκάρετε πολλές στρώσεις ως “Πυρήνα”, αλλά αυτές οι στρώσεις πρέπει να είναι συνεχόμενες μεταξύ τους.
•Μπορείτε να ορίσετε πολλές συνεχόμενες στρώσεις ως Τελείωμα, αλλά πρέπει να περιλαμβάνουν τη μία ή αμφότερες τις εξωτερικές στρώσεις.
•Όταν αλλάξετε τον τύπο μίας στρώσης από “Πυρήνας” σε “Τελείωμα”, τότε κάθε στρώση που είναι μεταξύ της αλλαγμένης στρώσης και της πλησιέστερης έδρας θα αλλάξει σε τελείωμα. (Εάν ο αριθμός των στρώσεων και προς τις δύο πλευρές της αλλαγμένης στρώσης είναι ο ίδιος, τότε και κάθε στρώση που είναι μεταξύ της αλλαγμένης στρώσης και της εσωτερικής έδρας θα αλλάξει σε τελείωμα).
Πάχος Στρώσης: Εισάγετε μία τιμή για το πάχος της επιλεγμένης στρώσης.
Συνολικό Πάχος: Το συνολικό πάχος της σύνθετης δομής εμφανίζεται πιο κάτω.
Επεξεργασία Περιγράμματος ή Γραμμής Διαχωρισμού
Στον διάλογο, επιλέξτε ένα εξωτερικό/εσωτερικό περίγραμμα ή μία γραμμή διαχωρισμού.
Για να διαλέξετε ένα άλλον τύπο γραμμής, κάντε κλικ στο pop-up.
Εμφάνιση Γραμμής: Τσεκάρετε αυτό το κουτάκι για εμφάνιση αυτού του περιγράμματος ή της γραμμής διαχωρισμού στο σύνθετο στοιχείο. Χρησιμοποιήστε το pop-up για να διαλέξετε την πένα της επιλεγμένης γραμμής.
Εάν το κουτάκι δεν είναι τσεκαρισμένο, η επιλεγμένη γραμμή θα είναι κρυφή, και οι σχετικοί έλεγχοι θα είναι γκριζαρισμένοι.
Εισαγωγή Στρώσης
Με επιλεγμένη μία υφιστάμενη στρώση από τη λίστα του διαλόγου, κάντε κλικ σε αυτό το κουμπί για να εισάγετε μία νέα στρώση πάνω από αυτήν, με μία γραμμή διαχωρισμού σε κάθε πλευρά της. Δημιουργείται μία νέα στρώση του ίδιου τύπου με αυτόν της επιλεγμένης στρώσης.
Σημείωση: Μία σύνθετη δομή μπορεί να έχει έως 48 στρώσεις.
Αφαίρεση Στρώσης
Κάντε κλικ σε αυτό το κουμπί για να αφαιρέσετε την επιλεγμένη στρώση. Θα αφαιρεθεί και η γραμμή διαχωρισμού που είναι πάνω από αυτήν.

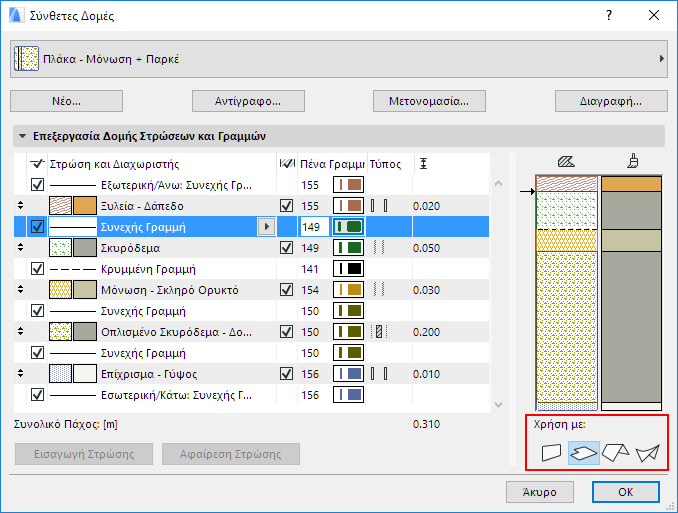

Χρήση Με
Κάντε κλικ σε ένα ή περισσότερα εικονίδια - Τοίχος, Πλάκα, Στέγη και/ή Κέλυφος - για να δείξετε ποια από αυτά τα στοιχεία θα περιλαμβάνουν αυτή τη Σύνθετη Δομή στη λίστα επιλογής της δομής τους.

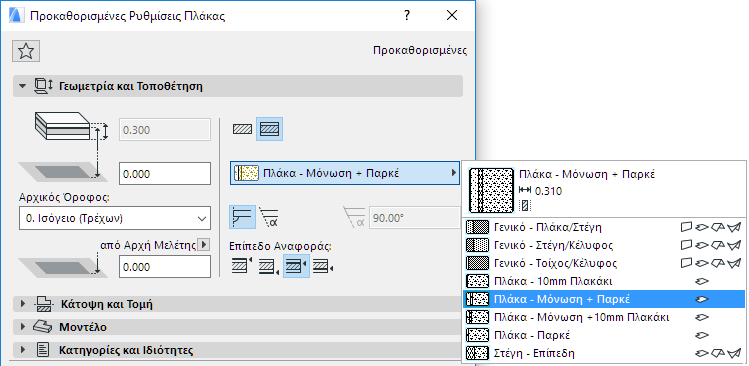

•Αυτή η Σύνθετη Δομή θα εμφανίζεται στο pop-up σύνθετων δομών των διαλόγων ρυθμίσεων του αντίστοιχου στοιχείου (Τοίχου, Πλάκας, Στέγης και/ή Κελύφους). Για παράδειγμα, στις Ρυθμίσεις Πλάκας:
