Για ρεαλιστική απεικόνιση του σχεδίου σας, μπορείτε να εφαρμόσετε επιφάνειες στα στοιχεία σας. Οι Επιφάνειες περιέχουν χρώμα, υφή και εφφέ φωτισμού. Οι Επιφάνειες μπορούν να εμφανιστούν στο 3D Παράθυρο, στην Τομή/Όψη/ΕΟψης και στα παράθυρα του 3D Εγγράφου, καθώς και στο Φωτορεαλισμό. Μπορείτε επίσης να χρησιμοποιήσετε τα χαρακτηριστικά χρώματος και υφής τους στα 2D Ράστερ.
Η ΒΙΒΛΙΟΘΗΚΗ του ARCHICAD περιέχει εκατοντάδες προδιαμορφωμένων επιφανειών για κάθε ανάγκη. Μπορείτε επίσης να βρείτε πρόσθετες επιφάνειες στην πύλη BIM Συστατικών, χρησιμοποιώντας τον διάλογο Επιφάνειες.
Δείτε: Δημιουργία, Φόρτωση και Μοίρασμα Επιφανειών (Όλες οι Μηχανές).
Οι Επιφάνειες μπορούν να δημιουργηθούν ή να τροποποιηθούν στο διάλογο Επιφάνειες (Επιλογές > Χαρακτηριστικά Στοιχείου > Επιφάνειες). Οι Επιφάνειες που καθορίζονται εδώ, στη συνέχεια ανατίθενται σε Κατασκευαστικά Στοιχεία μέσω των Δομικών Υλικών (τα οποία περιλαμβάνουν ένα Ράστερ και μία Επιφάνεια).
Σημείωση: Ο Ορισμός Επιφάνειας είναι επίσης διαθέσιμος στη Διαχείριση Χαρακτηριστικών: Δείτε Επιφάνειες (Διαχείριση Χαρακτηριστικών).
Αφού αναθέσετε ένα Δομικό Υλικό σε ένα στοιχείο, αυτό θα χρησιμοποιήσει την Επιφάνεια του Δομικού Υλικού. Ωστόσο, μπορείτε να αντικαταστήσετε την Επιφάνεια σε επίπεδο στοιχείου (χρησιμοποιήστε είτε τον Βαφέα Επιφάνειας, είτε τους ελέγχους Υπερισχύουσας Επιφάνειας στο πάνελ Μοντέλο των ρυθμίσεων στοιχείου).
Δείτε: Υπερισχύουσες Επιφάνειες Με Βαφέα Επιφάνειας και Υπερισχύουσες Επιφάνειες στις Ρυθμίσεις Στοιχείου.
Ορισμένες επιφάνειες έχουν ένα ράστερ κάλυψης και/ή υφές ως τμήμα του ορισμού τους, όπως υποδεικνύεται στα εικονίδια. Για παράδειγμα, αυτή η επιφάνεια μπορεί να εμφανίσει είτε ένα ράστερ κάλυψης, είτε μία υφή:
Για πληροφορίες που αναφέρονται στη χρήση υφών με τις Cineware επιφάνειες, δείτε: Υφές (Επιφάνειες Cineware).
Για να επεξεργαστείτε την εμφάνιση των ορατών Υφών στο 3D παράθυρο, δείτε Στοίχιση 3D Υφής.
Δείτε επίσης: Αρχικές Στοιχίσεις Υφής/Επαναφορά Υφής.
Τρόπος Εμφάνισης Ράστερ Κάλυψης ή Υφών στο 3D Παράθυρο
Για να εμφανίσετε ένα Ράστερ Κάλυψης Επιφάνειας:
•χρησιμοποιήστε τη Διανυσματική Μηχανή (Άποψη > Επιλογές 3D Άποψης >3D Στυλ)
•το κουτάκι Διανυσματική Διαγράμμιση πρέπει να είναι τσεκαρισμένο στο 3D Στυλ
Για να εμφανίσετε Υφές Επιφάνειας:

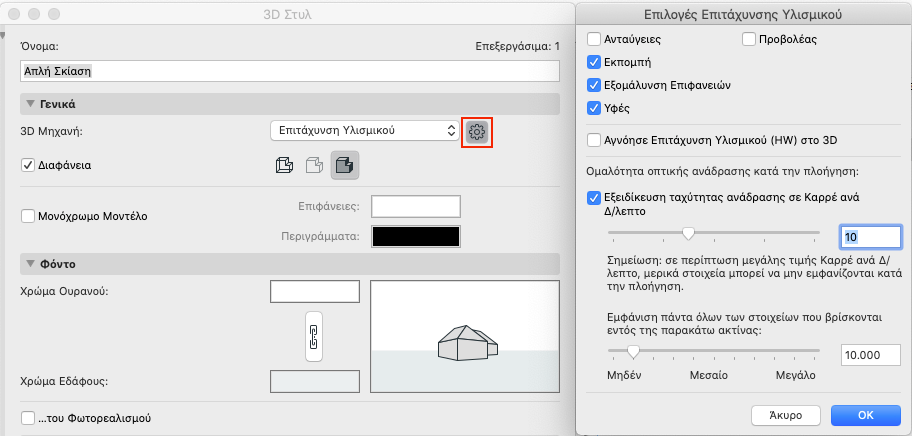

•χρησιμοποιήστε τη μηχανή επιτάχυνσης Υλισμικού (Άποψη > Επιλογές 3D Άποψης >3D Στυλ)
•βεβαιωθείτε ότι το κουτάκι Υφές, στις Επιλογές Επιτάχυνσης Υλισμικού είναι τσεκαρισμένο (πατήστε Προηγμένες Επιλογές στο 3D Στυλ).
Σημείωση: Μπορείτε να προσαρμόζετε τον προσανατολισμό και την αρχή των υφών στις 3D απόψεις.
Δείτε: Στοίχιση 3D Υφής.
Σημείωση για τη ΓΕΝΙΚΗ Επιφάνεια
Η ΓΕΝΙΚΗ Επιφάνεια είναι διαθέσιμη μόνο για Δομικά Υλικά, Επιφάνειες Στοιχείου και GDL. Όταν μία Επιφάνεια ορίζεται ως “ΓΕΝΙΚΗ”, θα απεικονίζεται με ένα συμπαγές χρώμα, βασισμένο στην Πένα Γραμμής Μη Τεμνομένων Στοιχείου.
Εξ ορισμού, αυτή η ΓΕΝΙΚΗ Επιφάνεια θα ανατίθεται σε νέα Δομικά Υλικά και σε νέες παραμέτρους Επιφάνειας που προστέθηκαν μέσα στο GDL. Χρησιμοποιείται προς αποφυγή ανάθεσης μίας λανθασμένης Επιφάνειας ή δημιουργίας ενός αγνοούμενου χαρακτηριστικού. Είναι κωδικοποιημένη στο ARCHICAD και δεν είναι διαθέσιμη στον διάλογο Επιφάνειες ή στη Διαχείριση Χαρακτηριστικών.
