Κατά την εισαγωγή, δείτε το πεδίο Ζ του Ιχνηλάτη για να ελέγξετε το υψόμετρο του στοιχείου που δημιουργείτε.
Στο αναδιπλούμενο μενού Ιχνηλάτης που βρίσκεται στην Τυπική Γραμμή Εργαλείων, πρέπει να ενεργοποιήσετε το Εμφάνιση του Z στον Ιχνηλάτη. (Αυτή η εντολή είναι διαθέσιμη κατά την επεξεργασία/εισαγωγή).
Αν εισάγετε έναν Τοίχο, ένα Υποστύλωμα, μία Δοκό ή ένα Αντικείμενο χρησιμοποιώντας τη λειτουργία Βαρύτητα, η τιμή Z θα αντανακλά το υψόμετρο (άνω στάθμη) της Πλάκας/Κελύφους/Στέγης/Ανάγλυφου που είναι από κάτω.
Δείτε: Βαρύτητα.
Εάν στο Επιλογές > Περιβάλλον Εργασίας > Ιχνηλάτης και Εισαγωγή Συντεταγμένων ρυθμίσετε την Εμφάνιση Ιχνηλάτη να είναι στο Πάντα, τότε το πεδίο Ζ του Ιχνηλάτη θα δείχνει υψόμετρα, ακόμα και όταν δεν εισάγετε στοιχεία, αλλά απλά κινείτε τον κέρσορα για να παίρνετε πληροφορίες.
Ο Ιχνηλάτης μπορεί να δείχνει τιμές υψομέτρων με τρεις διαφορετικούς τρόπους, ανάλογα με την επιλογή σας:
•από την Αρχή Μελέτης
•από τον τρέχοντα Όροφο (ή από την Αρχή Χρήστη, στο 3D) ή
•από μία από τις δύο προαιρετικές Στάθμες Αναφοράς που καθορίστηκαν στο Επιλογές > Προτιμήσεις Μελέτης > Στάθμες Αναφοράς.
Δείτε: Προτιμήσεις Στάθμης Αναφοράς.

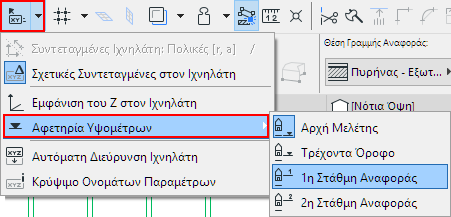

Για να καθορίσετε τη στάθμη αναφοράς που θα δείχνει το πεδίο Ζ του Ιχνηλάτη, πρέπει να:
1.Ανοίξετε το μενού αναδίπλωσης του εικονιδίου του Ιχνηλάτη από την Τυπική γραμμή εργαλείων.
2.Πάτε στο υπό-μενού Αφετηρία Υψομέτρων.
3.Επιλέξετε την επιθυμητή Στάθμη Αναφοράς.
Οι στάθμες Αναφοράς καθορίζονται στο Επιλογές > Προτιμήσεις Μελέτης > Στάθμες Αναφοράς.
Δείτε: Προτιμήσεις Στάθμης Αναφοράς.
