Εισαγωγή Στοιχείου Χρησιμοποιώντας Συντεταγμένες Ιχνηλάτη
Όταν τοποθετείτε ένα νέο στοιχείο, κατά την εισαγωγή, μπορείτε να καθορίσετε τις συντεταγμένες του στον Ιχνηλάτη.
Με εμφανή τον Ιχνηλάτη, κάντε ένα από τα εξής:
•Αρχίστε να πληκτρολογείτε μία τιμή για την αρχική παράμετρο (εκείνη που εμφανίζεται με έντονη γραφή). Ο κέρσορας πηγαίνει αυτόματα στον Ιχνηλάτη και εισάγει την τιμή.
Σημείωση: Αυτή η μέθοδος εισαγωγής λειτουργεί όταν το κουτάκι “Ενεργοποίηση άμεσης αριθμητικής εισαγωγής στα πεδία του Ιχνηλάτη” είναι τσεκαρισμένο στο Επιλογές > Περιβάλλον Εργασίας > Ιχνηλάτης και Εισαγωγή Συντεταγμένων. Πρόκειται για την αρχική ρύθμιση.
•Πατήστε Tab όσες φορές χρειαστεί για να ενεργοποιήσετε το απαιτούμενο πεδίο του Ιχνηλάτη και στη συνέχεια πληκτρολογήστε τον αριθμό που θέλετε.
•Κάντε κλικ σε ένα πεδίο του Ιχνηλάτη για να το ενεργοποιήσετε και στη συνέχεια πληκτρολογήστε τον αριθμό που θέλετε.
•Πληκτρολογήστε μία συντόμευση (X, Y, Z ή D/R ή A) για να ενεργοποιήσετε το αντίστοιχο πεδίο του Ιχνηλάτη, ακολουθούμενη αμέσως από την τιμή. Για παράδειγμα: X3 ή Y-4.
Σημειώσεις:
–Αυτή η μέθοδος εισαγωγής λειτουργεί όταν το κουτάκι “Οι Συντομεύσεις Συντεταγμένων προτιμούν τον Ιχνηλάτη” είναι τσεκαρισμένο στο Επιλογές > Περιβάλλον Εργασίας > Ιχνηλάτης και Εισαγωγή Συντεταγμένων. Πρόκειται για την αρχική ρύθμιση.
–Το πρόσημο + είναι προαιρετικό για τις θετικές τιμές.
–Η πληκτρολόγηση των συντεταγμένων μπορεί να γίνει με οποιαδήποτε σειρά.
–Όταν ο Ιχνηλάτης είναι στη συμπαγή του μορφή, μόλις γράψετε τη συντόμευση μίας κρυμμένης παραμέτρου, (ή πατώντας Tab) θα την εμφανίσει.
Για μία άλλη μέθοδο εισαγωγής συντεταγμένων, δείτε: Παλέτα Συντεταγμένες.
Ολοκλήρωση Εισαγωγής Στοιχείου
Πατήστε Enter ή κάντε κλικ στο εικονίδιο τσεκαρίσματος του Ιχνηλάτη.
Εμφάνιση Οδηγών Έλξης στη Συντεταγμένη
Κάντε κλικ στο εικονίδιο σταυρόνημα του Ιχνηλάτη. Το στοιχείο που επεξεργάζεστε θα κάνει άλμα σε αυτήν την τιμή της συντεταγμένης και, εφόσον είναι ενεργοί οι Οδηγοί Έλξης, θα εμφανιστούν οι εφαρμόσιμοι Οδηγοί Έλξης.
Για περισσότερες πληροφορίες, δείτε: Καρφίτσωμα ή Τοποθέτηση ενός Οδηγού Έλξης Χειροκίνητα.
Ακύρωση της τελευταίας λειτουργίας
Πατήστε το πλήκτρο Esc.
Προσθήκη σε ή Αφαίρεση από Τρέχουσα Τιμή
Πληκτρολογήστε + ή – μετά την τιμή. Για παράδειγμα, γράφοντας x3+ θα προσθέσει 3 στην τιμή του x που φαινόταν εκείνη τη στιγμή στον Ιχνηλάτη.
Σημειώσεις για χρήστες διαστάσεων U.S.:
–Για την αφαίρεση ενός ποδιού χρειάζονται δύο παύλες, γιατί η πρώτη παύλα δείχνει απλά ότι θα ακολουθήσει υποδιαίρεση σε ίντσες.
–Όταν εισάγετε την τιμή 3, το ARCHICAD θεωρεί ότι εννοείτε τρία πόδια. Γράφοντας 3’6, 3’6’’ ή 3-6 θα εισάγει τρία πόδια και έξι ίντσες.
Αντιγραφή-Επικόλληση Τιμών Συντεταγμένων
Οι συντεταγμένες μπορούν να αντιγραφούν και να επικολληθούν μέσω του Τεμαχίου/Πρόχειρου. Κατά την αριθμητική εισαγωγή, οι εντολές Αποκοπή, Αντιγραφή και Επικόλληση είναι ανενεργές, για αυτό πρέπει να χρησιμοποιήσετε τις τυπικές συντομεύσεις ή το θεματικό μενού.
Εμφανιζόμενες Παράμετροι στον Ιχνηλάτη

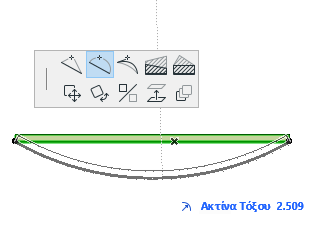

Οι παράμετροι που εμφανίζονται στον Ιχνηλάτη ποικίλουν ανάλογα με την ενέργεια επεξεργασίας που εξελίσσεται. Για παράδειγμα, αν έχετε επιλέξει ένα ευθύγραμμο τμήμα και από τη ΜικροΠαλέτα διαλέξετε την εντολή Καμπύλωμα πλευράς, τότε ο Ιχνηλάτης δείχνει την παράμετρο “Ακτίνα Τόξου”.

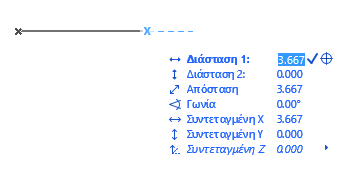

Ο Ιχνηλάτης δείχνει πάντα μία από τις παραμέτρους του έντονη, που είναι η εξ ορισμού παράμετρος.

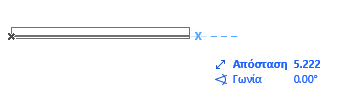

Ανάλογα με τις επιλογές σας στο pop-up μενού του Ιχνηλάτη στην Τυπική Γραμμή Εργαλείων, ο Ιχνηλάτης θα εμφανίζει μόνον τα ζεύγη συντεταγμένων XY ή DA (Απόσταση-Γωνία). Για εναλλαγή των δύο ζευγών κάντε κλικ στο “Προτιμώνται XY Συντεταγμένες/Προτιμώνται Πολικές Συντεταγμένες” (κατά την επεξεργασία/εισαγωγή). Επίσης, θα εμφανίζει ή θα κρύβει τα ονόματα των συντεταγμένων (“Εμφάνιση/Κρύψιμο Ονομάτων Παραμέτρων”).
Υπόδειξη: Για να αλλάζετε μεταξύ συντεταγμένων DA και XY, χρησιμοποιήστε τη συντόμευση / (χαρακτήρας slash).
Σαν κανόνας, οι παράμετροι στον Ιχνηλάτη θα εμφανίζονται με σειρά σπουδαιότητας, με πρώτες τις συντεταγμένες D/R ή A και τις συντεταγμένες X, Y και Z να ακολουθούν.
Αν έχετε ενεργοποιήσει το Αυτόματη Διεύρυνση Ιχνηλάτη από το μενού αναδίπλωσης του Ιχνηλάτη, θα εμφανίζονται όλες οι παράμετροι (εισάγοντας μία τιμή ή πατώντας το Tab).
Σημείωση: Η ίδια δυνατότητα, “Αυτόματη διεύρυνση Ιχνηλάτη κατά την αριθμητική εισαγωγή”, είναι διαθέσιμη και σαν κουτάκι τσεκαρίσματος στο Επιλογές > Περιβάλλον Εργασίας > Ιχνηλάτης και Εισαγωγή Συντεταγμένων.
Διαφορετικά, αν θέλετε να διευρύνετε τον Ιχνηλάτη, μπείτε στον Ιχνηλάτη με πάτημα του Tab και μετά πατήστε το βελάκι στο κάτω μέρος του Ιχνηλάτη για να διευρυνθεί.
Λογική Εισαγωγής Συντεταγμένων: Εξελιγμένες Επιλογές
Διατίθενται ειδικές επιλογές για περαιτέρω εξειδίκευση των λειτουργιών του Ιχνηλάτη, χρησιμοποιώντας τα κουτάκια τσεκαρίσματος Λογική εισαγωγής συντεταγμένων στο Επιλογές > Περιβάλλον Εργασίας > Ιχνηλάτης και Εισαγωγή Συντεταγμένων.
Πληροφορίες για όλες αυτές τις επιλογές, δείτε: Ιχνηλάτης και Εισαγωγή Συντεταγμένων.
