Ανοίξτε τον Διαχειριστή Διατομής από:
•Επιλογές > Σύμπλοκες διατομές > Διαχειριστής Διατομής
•Επιλογές > Χαρακτηριστικά Στοιχείου > Διαχειριστής Διατομής
Χρησιμοποιήστε τον Διαχειριστή Διατομής για να επεξεργαστείτε ή να δημιουργήσετε Σύμπλοκες Διατομές στο παράθυρο Επεξεργαστή Διατομής, ή για να διαλέξετε και να διαχειριστείτε σύμπλοκα (από διατομή) στοιχεία στο μοντέλο.
Για τη ροή εργασίας, δείτε: Δημιουργία ή Επεξεργασία Σύμπλοκης Διατομής.
Αυτή η ενότητα περιγράφει τους ελέγχους του Διαχειριστή Διατομής.
Δημιουργία Νέων/Αναπαραγωγή/Μετονομασία/Διαγραφή Διατομών

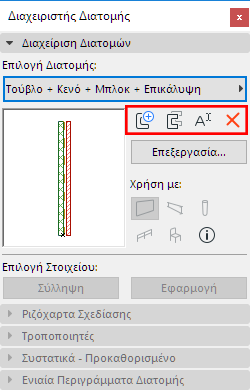

Αυτά τα εικονίδια είναι στο πάνελ Διαχείριση Διατομών του Διαχειριστή Διατομής.
Δείτε επίσης: Διαγραφή και Αντικατάσταση Χαρακτηριστικών σε ένα Μοντέλο.
“Χρήση με” - Καθορισμός Τύπων Σύμπλοκων Στοιχείων

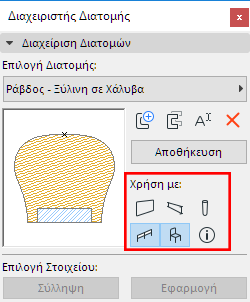

Στο Διαχειριστή Διατομής, τα κουμπιά Χρήση με, όμοια με αυτά σε άλλους διαλόγους Ρυθμίσεων Χαρακτηριστικών, καθορίζουν τα εργαλεία του ARCHICAD που μπορούν να χρησιμοποιηθούν στην τρέχουσα διατομή.
Πατήστε Επεξεργασία και στη συνέχεια κάντε κλικ στα εικονίδια Χρήση με:
Σημείωση: Ο ορισμός “Χρήση με” Διατομής, είναι διαθέσιμος και στη Διαχείριση Χαρακτηριστικών: Δείτε: Διατομές (Διαχείριση Χαρακτηριστικών).

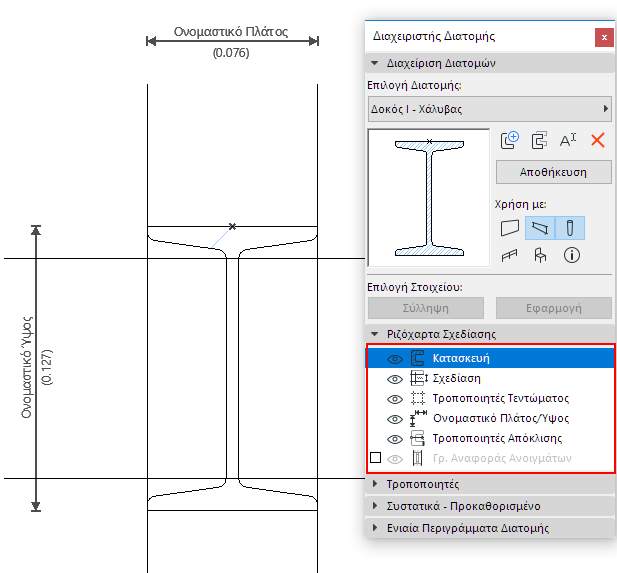

Χρησιμοποιήστε αυτό το πάνελ για εμφάνιση ή απόκρυψη στοιχείων στο παράθυρο Επεξεργαστή Διατομής.
Αυτό το πάνελ είναι ενεργό μόνον όταν είναι ανοικτός ο Επεξεργαστής Διατομής.
Κατασκευή
Εμφάνιση/απόκρυψη Ράστερ ή Χαρ. Σημείων στο παράθυρο Επεξεργαστή Διατομής. Αυτά θα αποθηκευτούν και θα χρησιμοποιηθούν ως τμήμα της διατομής.
Σχεδίαση
Εμφάνιση/απόκρυψη στοιχείων που σχεδιάστηκαν με οποιοδήποτε άλλο εργαλείο σχεδίασης (π.χ. Γραμμές, Τόξα, ΠολυΓΡΑΜΜΕΣ).
Αυτά θα αποθηκευτούν ως τμήμα του χαρακτηριστικού διατομή, αλλά δεν θα είναι ορατά στην τοποθετημένη διατομή.
Τροποποιητές Τεντώματος
Εμφάνιση/απόκρυψη Τροποποιητών Τεντώματος στο παράθυρο Επεξεργαστή Διατομής.
Δείτε: Τροποποιητές Τεντώματος.

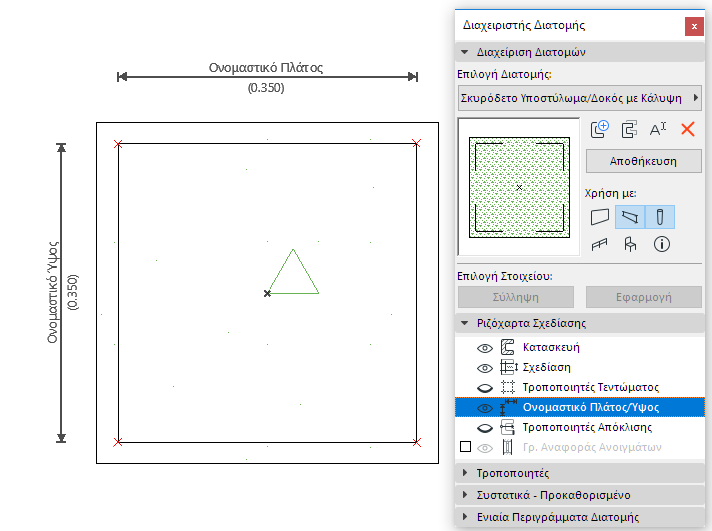

Εμφάνιση/απόκρυψη των διαστάσεων που υποδεικνύουν Ονομαστικό Πλάτος και Ύψος της διατομής, στο παράθυρο Επεξεργαστή Διατομής.
Το Ονομαστικό Πλάτος/Ύψος - μία παράμετρος στοιχείου με δυνατότητα συμμετοχής σε λίστες - θα εμφανίζεται στον Διάλογο Ρυθμίσεων του τοποθετημένου Στοιχείου. Οι τιμές είναι επεξεργάσιμες εάν το Τέντωμα Πλάτους και/ή Ύψους είναι ενεργοποιημένο στο Πάνελ Τροποποιητές.
Δείτε: Ονομαστικό Πλάτος/Ύψος.
Αντίθετα, το Συνολικό Πλάτος/Ύψος περιλαμβάνει επίσης προσαρμογές σε επίπεδο στοιχείου μέσω των Τροποποιητών Απόκλισης, και αντικατοπτρίζει το συνολικό μέγεθος του περικλείοντος ορθογωνίου του στοιχείου. Το Συνολικό Μέγεθος δεν είναι επεξεργάσιμο στον διάλογο Ρυθμίσεων του στοιχείου, εξαιτίας των περιορισμών των Τροποποιητών Απόκλισης.
Οι διαστάσεις Ονομαστικό Πλάτος και Ύψος μπορούν να επανατοποθετηθούν, κάνοντας κλικ και σύροντας στις γραμμές διάστασής τους. Τα μήκη τους μπορούν να τροποποιηθούν και να ευθυγραμμιστούν με ένα άλλο τμήμα της διατομής - συμπεριλαμβανομένης της εξωτερικής πλευράς του περικλείοντος ορθογωνίου διατομής, κάνοντας κλικ στα άκρα των ονομαστικών διαστάσεων. Εάν τα μήκη δεν είναι τροποποιημένα, τα μήκη τους θα αλλάξουν αυτόματα ώστε να ακολουθήσουν το περικλείον ορθογώνιο των Ράστερ όπως ορίστηκε στον Επεξεργαστή Διατομής.
Τα άκρα Ονομαστικής Διάστασης, όπως οι Τροποποιητές Απόκλισης, μπορούν να συσχετιστούν με κορυφές Ράστερ, αλλά αυτό μπορεί να προκαλέσει υπερβολικό περιορισμό. Σε αυτήν την περίπτωση, θα εμφανιστεί μία προειδοποίηση.
Τροποποιητές Απόκλισης
Εμφάνιση/απόκρυψη των διαστάσεων και των τονισμών ανάθεσης πλευράς/κορυφής των Τροποποιητών Απόκλισης.
Ακόμα και εάν έχει ρυθμιστεί σε “απόκρυψη”, ένας επιλεγμένος αυτή τη στιγμή Τροποποιητής Απόκλισης, θα εμφανίζεται πάντα στη λίστα Τροποποιητών.
Δείτε: Τροποποιητές Απόκλισης.
Γρ. Αναφοράς Ανοιγμάτων
•Τσεκάρετε αυτό το κουτάκι για να εμφανίζονται γραμμές που απεικονίζουν τη γραμμή αναφοράς στην οποία τοποθετούνται οι πόρτες/παράθυρα, μόλις τοποθετήσετε τον σύμπλοκο τοίχο στο σχέδιο.
•Κάντε κλικ στο εικονίδιο μάτι για εμφάνιση/απόκρυψη των Γρ. Αναφοράς Ανοιγμάτων στο παράθυρο Επεξεργαστή Διατομής.
•Εάν είναι απαραίτητο, επεξεργαστείτε, επεκτείνετε ή σπάστε τις γραμμές ώστε να συμμορφώνονται με το σχήμα της διατομής, έτσι ώστε τα ανοίγματα να τοποθετούνται και να προσανατολίζονται στη σωστή θέση.
Αν δεν τσεκάρετε την Αναφορά Ανοίγματος, οι πόρτες/παράθυρα θα τοποθετούνται κατά μήκος του περικλείοντος ορθογωνίου του σύμπλοκου στοιχείου.
Πάνελ Τροποποιητές
Δείτε:
Στο παράθυρο Επεξεργαστή Διατομής, επιλέξτε ένα συστατικό Ράστερ.
Χρησιμοποιήστε το Πάνελ Συστατικά του Διαχειριστή Διατομής για να επεξεργαστείτε τις εξής παραμέτρους:
Τύπος Συστατικού
Καθορίστε το επιλεγμένο συστατικό ως Πυρήνα, Τελείωμα ή Άλλo. Αυτός ο ορισμός θα επηρεάσει τη Μερική Εμφάνιση Δομής του σύμπλοκου στοιχείου.
Δείτε λεπτομέρειες στο: Μερική Εμφάνιση Δομής
Υπερισχύουσες Επιφάνειες
Τσεκάρετε το Υπερισχύουσες Επιφάνειες για να διαλέξετε μία νέα επιφάνεια από το pop-up. Διαφορετικά, το επιλεγμένο συστατικό θα χρησιμοποιεί την επιφάνεια που ορίζεται στο Δομικό Υλικό του Ράστερ.
Εάν παρακάμψετε μία μεμονωμένη πλευρά Ράστερ με μία ειδική επιφάνεια στον Επεξεργαστή Διατομής, αυτό το θα παρουσιάζεται ως “Διάφορα” σε αυτό το πάνελ.
Εμφάνιση Γραμμών Τεμνομένων Άκρων
Τσεκάρετε αυτό για εμφάνιση των Γραμμών Τεμνομένων Άκρων.
Καθορίστε Τύπο Γραμμής και Πένα του επιλεγμένου συστατικού Ράστερ διατομής. Αυτός ο τύπος γραμμής και η πένα χρησιμοποιούνται για τις γραμμές άκρων όταν αυτά έχουν τμηθεί.
Λίστα Εμβαδού Συστατικού ανά
Διαλέξτε είτε Γραμμή Βάσης, είτε Κύκλο Βάσης για να καθορίσετε τον τρόπο υπολογισμού του εμβαδού επιφάνειας αυτού του συστατικού, σε έναν Διαδραστικό Πίνακα Συστατικών.
Για να δείτε και να επεξεργαστείτε τη Γραμμή Βάσης ή τον Κύκλο Βάσης στον Επεξεργαστή Διατομής, βεβαιωθείτε ότι έχετε τσεκάρει το Άποψη > Επιλογές Εμφάνισης στην Οθόνη > Γραμμή/Κύκλος Βάσης Εμβαδού Συστατικού.
Για περισσότερες πληροφορίες, δείτε: Δεδομένα Συστατικού στο ARCHICAD.
Εφαρμόστε ενιαίες γραμμές και χρώματα πένας σε γραμμές τεμνομένων και σε όλες τις γραμμές διαχωρισμού, ταυτόχρονα. (Αυτό το πάνελ είναι ενεργό μόνον όταν είναι ανοικτό το παράθυρο Επεξεργαστή Διατομής.)
Αυτές οι ρυθμίσεις θα εφαρμοστούν στην τοποθετημένη διατομή, και θα αντικατοπτρίζουν οποιεσδήποτε αλλαγές έγιναν από Τροποποιητές Απόκλισης.
Πατήστε Αποθήκευση, στη συνέχεια δείτε το αποτέλεσμα στο παράθυρο Προεπισκόπησης του Διαχειριστή Διατομής.
Περιγράμματα: Επιλέξτε έναν ενιαίο τύπο γραμμής και χρώμα πένας για όλα τα περιγράμματα (εξωτερικές γραμμές) της διατομής.
Διαχωριστές: Επιλέξτε έναν ενιαίο τύπο γραμμής και χρώμα πένας για όλες τις διαχωριστικές γραμμές τεμνομένων (εσωτερικές γραμμές) της διατομής.
Σημειώσεις:
–Γραμμές που διαχωρίζουν δύο ράστερ και έχουν το ίδιο Δομικό Υλικό δεν εξαλείφονται.
–Οι προσαρμοσμένες σε ΟXΙ πλευρές (Εμφάνιση Γραμμή Τεμνομένων είναι ΟXΙ, δείτε παρακάτω) δεν θα εφαρμόσουν ομοιόμορφες ρυθμίσεις περιγράμματος.
Δείτε επίσης: Εφαρμογή Ειδικής Επιφάνειας ή Γραμμής σε Πλευρά Διατομής.
