Καθορισμός Διάταξης Εξαγωγής Εκδότη
Χρησιμοποιήστε την ενότητα Διάταξη του Εκδότη για να καθορίσετε την προς έκδοση εξαγωγή. Οι διαθέσιμες διατάξεις εξαρτώνται από τη μέθοδο Έκδοσης (Εκτύπωση/Plot ή Αποθήκευση).
Δείτε επίσης: Επιλογή Μεθόδου Έκδοσης.

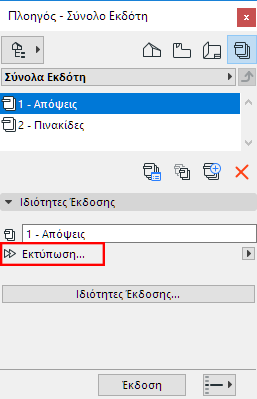

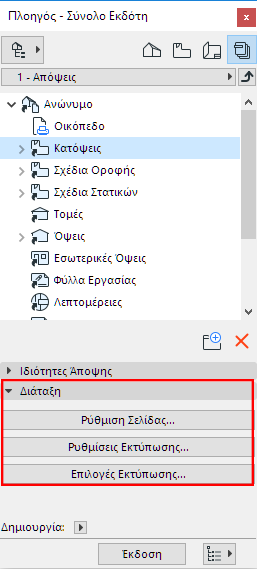

•Επιλογές με Εξαγωγή Εκτύπωσης/Plot : Εάν διαλέξετε Εκτύπωση ή Plot στον διάλογο Ιδιότητες Συνόλου Εκδότη, χρησιμοποιήστε τα κουμπιά για να ανοίξετε τους αντίστοιχους διαλόγους (π.χ. Ρύθμιση Σελίδας, Ρυθμίσεις Εκτύπωσης).
Είναι εκδόσεις των τυπικών διαλόγων Εκτύπωσης και Plot, που διαθέτουν μόνο τις εφαρμόσιμες επιλογές.
Για περισσότερες πληροφορίες, δείτε: Εκτύπωση 2D Εγγράφου και το Διαμόρφωση Plotter.

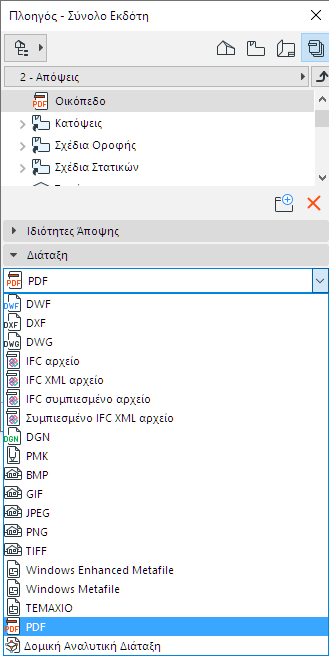

•Εάν επιλέξατε Αποθήκευση στον διάλογο Ιδιότητες Συνόλου Εκδότη, χρησιμοποιήστε την καρτέλα Διάταξη για να επιλέξετε τη διάταξη εικόνας που θα εξαχθεί το αρχείο. Τα αρχεία αποθηκεύονται σε μία μεγάλη ποικιλία διατάξεων που συμπεριλαμβάνει όλες τις διατάξεις IFC, τις τυπικές διατάξεις εικόνας και ανταλλαγής αρχείων CAD. Μπορείτε να επιλέξετε διάταξη αρχείου για τα περιεχόμενα ενός φακέλου ή μεμονωμένα για κάθε άποψη.
Σε ορισμένες διατάξεις παρέχεται ποικιλία επιλογών. Σε αυτές τις περιπτώσεις εμφανίζεται το κουμπί Επιλογές, από το οποίο μπορείτε να επιλέξετε μεταξύ ρυθμίσεων συμπίεσης, βάθους χρώματος και άλλων επιλογών ανάλογα με την επιλεγμένη διάταξη.
Δείτε επίσης: Δημιουργία BIMx Hyper-Model.
Διάταξη PDF
•Αν η αποθήκευση ή η φόρτωση γίνεται σε Διάταξη PDF, έχετε πρόσβαση σε δύο ειδικές σελίδες επιλογών: Επιλογές Εγγράφου και Επιλογές Σελίδας.
Δείτε: Δημιουργία Εξαγωγής PDF Χρησιμοποιώντας τον Εκδότη.
Διάταξη PMK
Η διάταξη PMK είναι μία εγγενής διάταξη σχεδίου ARCHICAD που χρησιμοποιεί λιγότερο χώρο στον δίσκο, σε σχέση με πολλές άλλες διατάξεις. Η αποθήκευση απόψεων σε διάταξη PMK μπορεί να είναι μία ικανοποιητική ροή εργασίας, εφόσον ή μελέτη σας έχει διαιρεθεί σε πολλά αρχεία (π.χ. Μοντέλο.pln και Τεκμηρίωση.pln).
Δείτε: Ροή Εργασίας Πινακιδοποίησης: Μεγαλύτερες Μελέτες.
Επιλέξτε έναν DXF-DWG Μεταφραστή για να ελέγξετε το περιεχόμενο της προς έκδοση εξαγωγής.
Δείτε: Διαμόρφωση Μετάφρασης DXF-DWG.
Αν όλα τα στοιχεία ενός φακέλου είναι Πινακίδες και εφόσον ολόκληρος ο φάκελος οριστεί σε διάταξη DXF, εμφανίζεται ένα πρόσθετο κουτάκι τσεκαρίσματος: Συγχώνευση σε ένα DXF αρχείο.

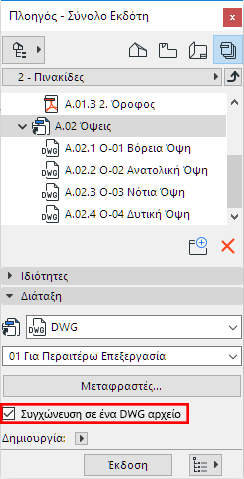

Αν όλα τα στοιχεία ενός φακέλου είναι Πινακίδες και εφόσον ολόκληρος ο φάκελος οριστεί σε διάταξη DWG, εμφανίζεται ένα πρόσθετο κουτάκι τσεκαρίσματος: Συγχώνευση σε ένα DWG αρχείο. Αν χρησιμοποιήσετε αυτήν την επιλογή:
•Το αρχείο DWG που προκύπτει θα περιέχει τόσα "Paper Spaces", όσα και ο αριθμός των Πινακίδων που συνιστούν τα στοιχεία του Συνόλου Εκδότη. Επομένως, τα περιεχόμενα ενός ολόκληρου Βιβλίου Πινακίδων μπορούν να αποθηκευτούν σε ένα μόνο αρχείο DWG.
•Το αρχείο DWG που προκύπτει είναι σε "Paper Space" και εφαρμόζονται οι ίδιες επιλογές μετάφρασης για όλες τις Πινακίδες της έκδοσης.
Για διάταξη DWG ή DXF, διατίθεται το κουμπί Μεταφραστές, για πρόσβαση στον διάλογο Διαμόρφωση Μετάφρασης DXF/DWG.
Διάταξη DWF: Περικοπή εικόνας στο επίπεδο του Zoom
Εάν η διάταξη έκδοσης είναι DWF, είναι διαθέσιμο το κουτάκι Περικοπή εικόνας στο επίπεδο του Zoom. Τσεκάρετε αυτό το κουτάκι για να κόψετε την εικόνα στο τρέχον zoom στην Κάτοψη.
Όταν εξάγετε μία άποψη ARCHICAD για χρήση από το AutoCAD, μπορείτε να εξασφαλίσετε ότι εξάγεται μόνον ένα επιλεγμένο μέρος της άποψης: Εκδώστε πρώτα την άποψη σε διάταξη DWF σε έναν ξεχωριστό φάκελο, χρησιμοποιώντας την επιλογή Περικοπή εικόνας στο επίπεδο του Zoom. Ανοίξτε τα DWFs στο ARCHICAD και αποθηκεύστε τα πάλι σαν αρχεία DWG. Μόνο η κομμένη άποψη θα είναι ορατή στο αρχείο DWG.
Για οποιαδήποτε από τις διατάξεις IFC, χρησιμοποιήστε το pop-up για να επιλέξετε έναν Μεταφραστή IFC για Εξαγωγή, ώστε να ελέγξετε το περιεχόμενο της προς έκδοση εξαγωγής.
Δείτε: IFC Μεταφραστές: Επισκόπηση.

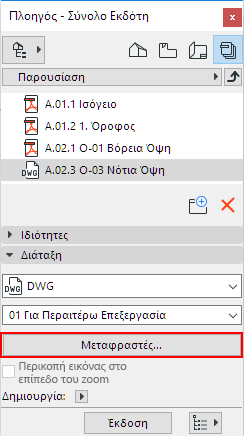

Κάντε κλικ στο κουμπί Μεταφραστές για να προσπελάσετε περισσότερες πληροφορίες για το περιεχόμενο του Μεταφραστή.
Για κάθε στοιχείο Εκδότη, μπορείτε να έχετε άλλον Μεταφραστή, ώστε το περιεχόμενο της άποψης να μπορεί να προσαρμοστεί στις ανάγκες του παραλήπτη, δημιουργώντας την επιθυμητή εξαγωγή με ένα απλό κλικ.
Δομική Αναλυτική Διάταξη (SAF)
Διαλέξτε αυτήν τη Διάταξη για να εξάγετε ένα Δομικό Αναλυτικό Μοντέλο από το ARCHICAD σε εξωτερικές εφαρμογές που χρησιμοποιούν τη μέθοδο πεπερασμένων στοιχείων (FEM).
Δείτε: Δομικό Αναλυτικό Μοντέλο.
