Ιχνηλάτης και Εισαγωγή Συντεταγμένων

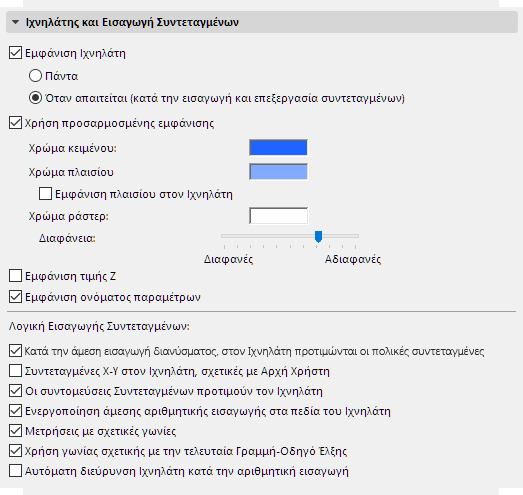

Επιλογές > Περιβάλλον Εργασίας > Ιχνηλάτης και Εισαγωγή Συντεταγμένων

Για περισσότερες πληροφορίες, δείτε: Ιχνηλάτης.

Εμφάνιση Ιχνηλάτη: Διαλέξτε μία επιλογή για την επιθυμητή εμφάνιση του Ιχνηλάτη:

•Πάντα: Επιλέξτε αυτό το στρογγυλό κουμπί, ώστε ο Ιχνηλάτης να εμφανίζεται πάντα στο σχέδιο (2D και 3D), καθώς μετακινείτε τον κέρσορα.

•Όταν απαιτείται: Επιλέξτε αυτό το στρογγυλό κουμπί για εμφάνιση του Ιχνηλάτη μόνο κατά την εισαγωγή συντεταγμένων και τις λειτουργίες επεξεργασίας.

Χρήση προσαρμοσμένης εμφάνισης: Τσεκάρετε αυτό το κουτάκι για να ορίσετε ειδικό χρώμα για τον Ιχνηλάτη. Εάν είναι τσεκαρισμένο αυτό το κουτάκι, οι τρεις παρακάτω έλεγχοι θα υπερισχύσουν των ρυθμίσεων χρώματος συστήματος.

Σημείωση: Αυτές οι ρυθμίσεις χρώματος επηρεάζουν και τη διεπαφή όταν εργάζεστε με Τοιχοπετάσματα: την εμφάνιση του κουμπιού “Επεξεργασία” και της Εργαλειοθήκης Τοιχοπετάσματος (ορατή στη φάση Επεξεργασίας).

•Χρώμα κειμένου: Επιλέξτε ένα χρώμα από αυτό το pop-up για το χρώμα προσκηνίου (το κείμενο) του Ιχνηλάτη.

•Χρώμα πλαισίου: Τσεκάρετε αυτό το κουτάκι για να ορίσετε ένα ξεχωριστό χρώμα πλαισίου για τον Ιχνηλάτη.

•Χρώμα ράστερ: Επιλέξτε ένα χρώμα από αυτό το pop-up για το χρώμα φόντου του Ιχνηλάτη.

•Αδιαφάνεια Φόντου: Με αυτόν το συρόμενο διακόπτη, καθορίστε τη διαφάνεια του φόντου του Ιχνηλάτη.

Σημείωση: Αν θέλετε, μπορείτε να εφαρμόσετε αυτά τα χρώματα στο pop-up Πληροφορίες Στοιχείου (Επιλογές > Περιβάλλον Εργασίας > Επιλογή και Πληροφορίες Στοιχείου > Χρήση Χρωμάτων Ιχνηλάτη).

Εμφάνιση τιμής Z: Τσεκάρετε αυτό το κουτάκι για να εμφανίζεται (όπου χρειάζεται) η τιμή του Z στον Ιχνηλάτη.

Εμφάνιση ονόματος παραμέτρων: Τσεκάρετε αυτό το κουτάκι για να εμφανίζεται στον Ιχνηλάτη το όνομα των παραμέτρων. Πρόκειται για το κείμενο αναγνώρισης των τιμών που εμφανίζονται στον Ιχνηλάτη, π.χ. “Απόσταση”.

Λογική εισαγωγής συντεταγμένων

Αυτό το τμήμα του πάνελ αναφέρεται στις συντεταγμένες και στις γωνίες που εμφανίζονται στον Ιχνηλάτη.

Δείτε επίσης: Λογική Εισαγωγής Συντεταγμένων: Εξελιγμένες Επιλογές.

Κατά την άμεση εισαγωγή διανύσματος, στον Ιχνηλάτη προτιμώνται οι πολικές συντεταγμένες: Τσεκάρετε αυτό το κουτάκι για να προτιμώνται στον Ιχνηλάτη οι πολικές συντεταγμένες (απόσταση, γωνία) αντί των X-Y συντεταγμένων.

Συντεταγμένες X, Υ στον Ιχνηλάτη, σχετικές με Αρχή Χρήστη: Τσεκάρετε αυτό το κουτάκι αν θέλετε να εμφανίζονται στον Ιχνηλάτη οι απόλυτες X-Y συντεταγμένες, ακόμα και αν έχετε ενεργοποιήσει την εντολή “Σχετικές Συντεταγμένες στον Ιχνηλάτη” στην Τυπική Γραμμή Εργαλείων. Με αυτόν τον τρόπο, ο Ιχνηλάτης θα εμφανίζει ταυτόχρονα Σχετικές πολικές συντεταγμένες και Απόλυτες X-Y συντεταγμένες.

Οι συντομεύσεις Συντεταγμένων προτιμούν τον Ιχνηλάτη: Τσεκάρετε αυτό το κουτάκι αν θέλετε οι συντομεύσεις Συντεταγμένων να ενεργοποιούν τον Ιχνηλάτη, αντί για την παλέτα Συντεταγμένων.

Ενεργοποίηση άμεσης αριθμητικής εισαγωγής στα πεδία του Ιχνηλάτη: Αν είναι τσεκαρισμένο αυτό το κουτάκι, οι λειτουργίες αριθμητικής εισαγωγής θα ερμηνεύονται σαν εγγραφές συντεταγμένων στον Ιχνηλάτη. Αν δεν είναι τσεκαρισμένο αυτό το κουτάκι, για να μπείτε στον Ιχνηλάτη, πρέπει να χρησιμοποιήσετε μία συντόμευση συντεταγμένης ή το πλήκτρο TAB.

Μετρήσεις με σχετικές γωνίες: Τσεκάρετε αυτό το κουτάκι αν θέλετε οι τιμές των γωνιών στον Ιχνηλάτη να μετρώνται είτε (1) σε σχέση με τον ορθό κάνναβο (από 1 έως 180 μοίρες), είτε (2) σε σχέση με το τμήμα που εισήχθη προηγουμένως κατά την εισαγωγή μίας πολυγωνικής.

Αν δεν είναι τσεκαρισμένο, οι τιμές της γωνίας κυμαίνονται από 0 έως 360 μοίρες.

Χρήση γωνίας σχετικής με την τελευταία Γραμμή Αναφοράς Έλξης: Εάν τσεκάρετε αυτό το κουτάκι, οι τιμές της γωνίας στον Ιχνηλάτη θα εμφανίζονται σχετικές με την ενεργή Αναφορά Έλξης. (Για να συμβεί αυτό πρέπει πρώτα να ενεργοποιήσετε μία Γραμμή Αναφοράς Έλξης).

Αυτόματη Διεύρυνση Ιχνηλάτη κατά την αριθμητική εισαγωγή: Τσεκάρετε αυτό το κουτάκι για να επεκτείνετε αυτόματα το μέγεθος του Ιχνηλάτη κατά την αριθμητική εισαγωγή.
