Helyettesítő profil egyedi igazítása

Az ARCHICAD-ben lévő gerenda vagy oszlop keresztmetszete változatos lehet (pl. keskenyedő vagy többszakaszos geometria), ugyanakkor az ilyen elemből mindössze egy 1D elem jön létre a szerkezetelemzési modellben a felhasználó által létrehozott helyettesítő profil alapján.

Mostantól hatékonyabban kezelhető az ilyen helyettesítő profilok geometriája: válasszon a 9 profilpont közül az elem referenciavonalának igazításához úgy, hogy az a lehető legjobban tükrözze az építészeti modellt.

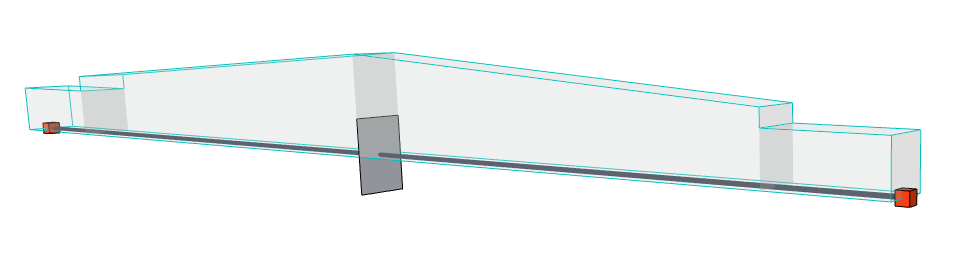

Helyettesítő profil alapértelmezett helyzetben

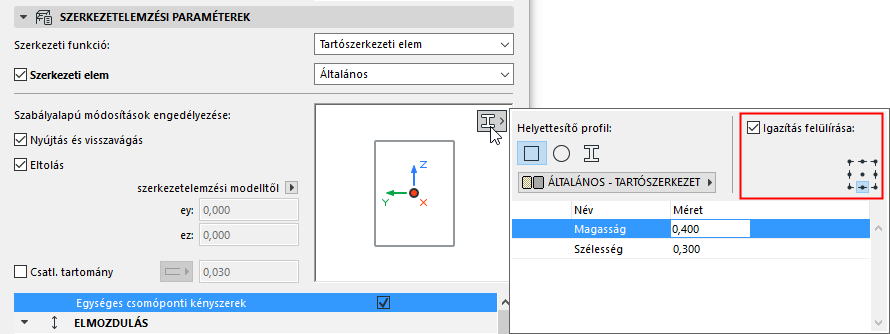

Jelölje be az Igazítás felülírása négyzetet, majd válasszon másik horgonypontot:

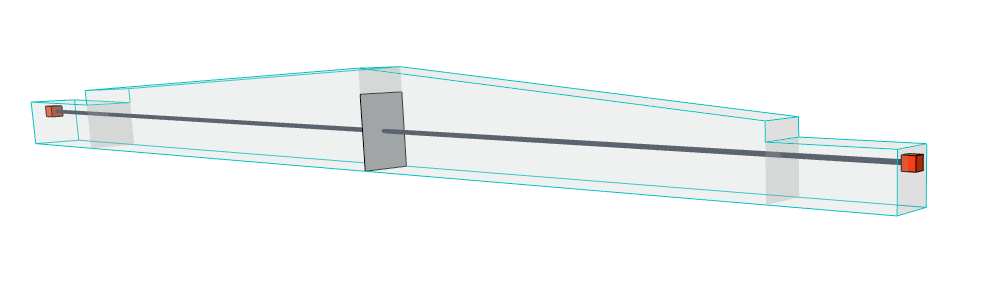

Helyettesítő profil egyedi igazítással

Lásd Többféle keresztmetszetből álló gerenda/oszlop: helyettesítő profil használata.
