ARCHICAD의 보 또는 기둥은 다양한 횡단면 (예: 테이퍼드 또는 다중 세그먼트 지오메트리)을 사용할 수 있지만 이러한 요소는 구조 해석 모델에서 사용자 정의 교체 프로파일을 기준으로 한 개의 1D 부재만 생성합니다.
이제 이 교체 프로파일의 지오메트리를 더욱 자세히 관리할 수 있습니다. 건축 모델을 가장 가깝게 반영할 수 있도록 9개 프로파일 점 중 부재 기준선에 정렬할 점을 선택하십시오.

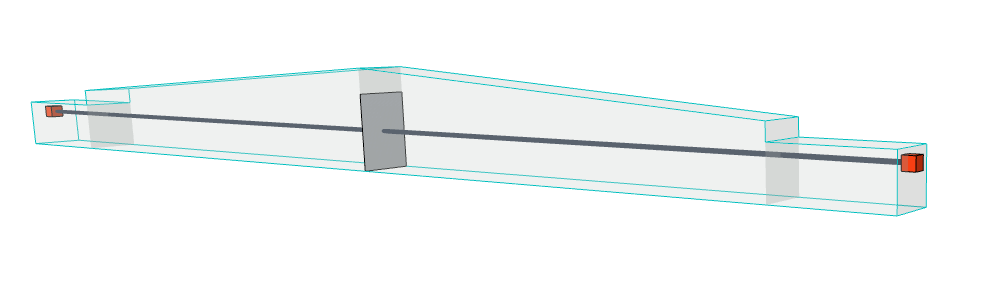

기본 위치의 교체 프로파일

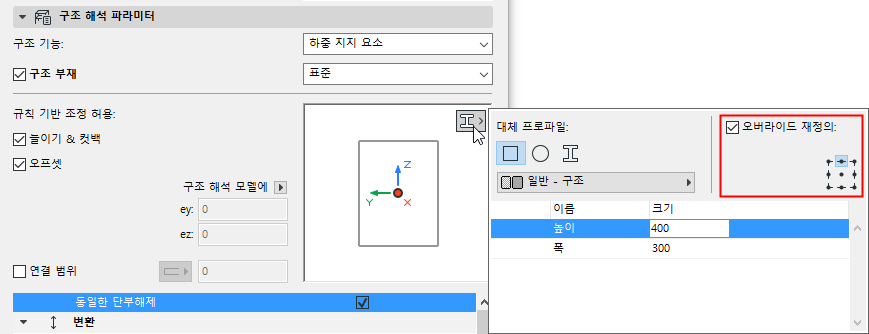

오버라이드 정렬 상자를 선택한 다음 다른 기준점을 선택하십시오.

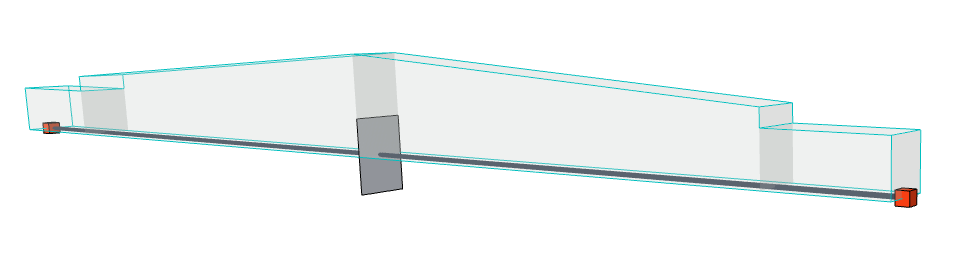

사용자 정의 정렬을 이용한 교체 프로파일
횡단면이 여럿인 보/기둥: 대체 프로파일 사용를 참조하십시오.
