드로잉 설정

도구상자의 모든 도구들에 공통되는 일반 설정에 관한 설명은, 도구 설정 대화상자에서 작업하기 참조.

드로잉 ID 패널

드로잉 ID

ID를 배치된 드로잉에 할당합니다.

노트: 모델 뷰에 배치된 드로잉, 이 입력창은 비었습니다.

레이아웃으로: 드로잉 ID는 드로잉이 배치된 레이아웃의 레이아웃 설정에 따라 달라집니다. 레이아웃 설정에서, “이 레이아웃에 있는 드로잉의 ID” 탭 페이지를 참고합니다.

뷰 ID로: 드로잉 ID는 소스 뷰의 ID에 동등하게 될 것입니다.

사용자 정의: 오른쪽에 있는 텍스트 필드에 사용자 정의 드로잉 ID를 입력합니다.

ID 순서에 드로잉 포함: 이 상자를 체크하여, ID 시퀀스에 (사용자 정의 ID 이더라도) 드로잉을 포함시킵니다.

드로잉 이름

드로잉 소스가 ARCHICAD 뷰라면,

뷰로: 이름만

뷰로: ID + 이름

사용자 정의

드로잉 소스가 외부 파일이라면,

사용자 정의

소스 파일을 따름. 읽기 전용 필드입니다. 폴더 아이콘을 클릭하여 파일 경로를 절대적 또는 상대적으로 디스플레이합니다.


ARCHICAD 뷰: 드로잉 소스가 ARCHICAD 뷰라면, 해당 뷰의 경로를 디스플레이합니다.

페이지 번호: 드로잉 소스가 여러 페이지로 된 문서인 경우 나타납니다(예: PDF 파일).

업데이트 유형

자동: 레이아웃이 활성화되면 드로잉이 자동으로 업데이트됩니다. 드로잉이 현재 열린 프로젝트와 다른 소스에서 나온 경우, ARCHICAD는 그것이 업데이트가 필요한지를 체크합니다.

수동: 드로잉이 레이아웃에 배치될 때, 그 소스 뷰나 파일의 상태로 고정됩니다. 이것은 승인받을 때까지 또는 다음 단계의 작업으로 넘어갈 준비가 될 때까지 드로잉을 그대로 유지하고자 하는 경우에 유용합니다.

프로젝트 파일에 드로잉 저장: 수동 업데이트 드로잉을 자동으로 체크합니다.

체크하지 않는다면, 사용자가 다른 위치에서 프로젝트를 열 경우 외부 드로잉의 소스 파일을 사용할 수 있어야 합니다.

드로잉 크기 및 모양 패널

처음 4개의 필드는 - 폭, 높이, 확대, 드로잉 스케일 - 서로 관계가 있습니다 (자물쇠 아이콘으로 나타남). 한 필드를 변경하면 이에 대응하여 다른 3개의 필드도 변하기 때문에, 드로잉의 비율은 고정된 채로 남게 됩니다. 이 필드를 사용하여, 배치된 드로잉의 크기를 어느 한쪽의 측정 단위로 또는 그것의 원래 크기에 대한 %로 (확대) 설정합니다.

레이아웃에 맞추기

확대 팝업에서 이 옵션을 사용할 수 있습니다.

그리드 셀에 맞추기

레이아웃이 그리드를 포함할 경우 적용 가능합니다.


도면 축척

레이아웃에 있는 드로잉의 스케일을 다시 정하려면(소스 뷰의 원래 스케일을 사용하지 않고), 드로잉 스케일 팝업에서 사전 정의된 스케일 요인을 선택하거나, 다른 사용자정의 스케일을 입력합니다. (너비/높이/배율 값은 새 드로잉 스케일을 반영하기 위해 변경됩니다.)

노트: 마스터 레이아웃 설정에서 정의된대로, 소스 드로잉 크기가, 이곳에서 선택한 용지 크기보다 더 크면, ARCHICAD는 자동으로 드로잉의 출력 크기를 조정하여 그 페이지에 맞도록 만듭니다.

노트: 모델 뷰에 배치된 드로잉에 대한, 그리고 배치된 이미지와 PDF 문서에 대한, 스케일은 보이지 않습니다. 대신, 드로잉의 해상도가 (dpi 로) 나타납니다.

드로잉 스케일을 사용자 정의하는 것은 드로잉 안에 있는 객체의 스케일에 영향을 주지 않습니다; 그것은 복사기로 문서를 확대하는 것처럼, 드로잉을 그래픽으로 크기 조정하는 것과 같습니다.

사용자 정의된 드로잉 스케일은 그것의 원래 스케일과는 별개의 것입니다. 자동 텍스트 입력사항 그리고 타이틀 변수 분리는 드로잉 스케일 그리고 원래 스케일이 가능합니다: 만약 “드로잉 스케일” 레이아웃 또는 마스터레이아웃, 레이아웃이 디스플레이된 모든 드로잉의 드로잉 스케일에 대한 자동 텍스트를 배치한다면.

자동텍스트 참조.

원래 스케일: 드로잉의 소스 뷰의 스케일입니다.

자동 텍스트 채우기 및 인덱스에 스케일 포함: 자동 텍스트를 통해 결과물에 드로잉 스케일을 포함시킬 수 있습니다(예: 목록 또는 레이아웃에). 그러나 일부 드로잉의 경우 최종 스케일 값에 오해의 소지가 있을 수 있습니다. 예를 들어 드로잉이 PDF 파일의 일부로 배치된 경우입니다. ARCHICAD는 PDF의 컨텐츠를 해석할 수 없기 때문에 이러한 경우 드로잉 스케일을 표시하는 데 점을 사용하지 않습니다. 이러한 드로잉에 대해서는 이 상자의 체크를 해제하십시오.

앵커 포인트: 드로잉이 레이아웃에 배치된 포인트입니다. 드로잉의 요소들이 소스 뷰에서 수정된다면, 드로잉의 고정점 역할을 합니다.

드로잉의 앵커 포인트를 정의합니다.

드로잉의 내부 원점을 기준점으로 사용: 이 상자를 체크하여, 드로잉을 배치한 후 드로잉의 원점을 기준점으로 사용합니다.

기준점: 9개의 점 중 하나를 클릭하여 기준점으로 사용합니다.


각도: 원하는 경우, 드로잉 위치를 위한 회전 각도를 입력합니다.

평면, 디테일, 워크시트에, 또는 3D 문서에 배치된 드로잉에 대해, 각도 필드에는 추가 팝업이 포함됩니다.


방향에 상대적 (각도가 방향 뷰에 상대적으로 측정됩니다)

좌표계에 절대적 (각도는 프로젝트 좌표의 (0,0) 포인트에서 측정될 것입니다)

추가 정보는, 방향 설정 참조.

펜 세트

뷰로: 드로잉의 소스 뷰에 할당된 펜 세트를 사용합니다.

소스 파일로: 이는 드로잉 소스가 외부 벡터 파일인 경우 기본 설정입니다.

펜 세트 드롭다운을 사용하여 다른 펜 세트를 선택합니다.


드로잉 자체의 펜 세트 보기

클릭하여 드로잉의 펜 세트를 보고 편집합니다.


그런 다음 프로젝트의 펜 세트에 추가합니다. 대화상자가 나타나면,


드로잉의 펜 세트 저장: 이름을 입력하고 이를 프로젝트의 펜 세트로 저장합니다.

다음 펜 세트를 덮어쓰기: 펜 세트를 선택하고, 덮어써서 대체합니다.

색상

기본값으로, 드로잉은 선택한 펜 세트에서 정의된 대로 색상을 나타냅니다.

옵션으로, 이 드로잉에 대해서만 대신 그레이스케일이나 흑백을 사용합니다.

주의: 레이아웃을 프린트할 때, 레이아웃 프린트 설정에서 흑백 체크상자를 활성화하여, 드로잉 설정의 색상 설정과 상관없이 흑백 출력을 선택하는 옵션이 있습니다.

레이아웃 인쇄 참조.

투명 배경: 이 상자를 체크하여, 드로잉이 투명 배경으로 나타나도록 할 수 있습니다.

내장된 레이어


이 기능은 만약 선택한 드로잉의 소스가 DWG, DXF, DWF 또는 PDF 파일이면 활성됩니다.

드로잉 자체(내장된) 레이어의 목록을 불러오려면 드로잉의 자체 레이어 버튼을 클릭하십시오 . 감추기 원하는 레이어에 대해, “눈”모양 아이콘을 클릭하여 그것을 닫을 수 있습니다.


이 목록을 레이어 이름 또는 상태 보이기/숨기기 기준으로 정렬할 수 있습니다.

확인를 클릭하여 드로잉 설정을 닫으면, 내장된 레이어의 보이기/숨기기 상태에서 사용자가 만든 변경사항은 ARCHICAD에서 수행될 것이며, 드로잉 업데이트가 필요하지 않습니다.

만약 드로잉 소스를 수정하면 그리고 그런다음에 ARCHICAD에서 드로잉을 업데이트 하십시오:

소스 파일에 만들어진 새 레이어가 ARCHICAD 드로잉에서 표시될 것입니다

소스 파일에서 삭제되거나 감춰진 레이어는 ARCHICAD 드로잉으로부터 삭제될 것입니다

이 드로잉을 분해하면, 그러면 드로잉에 현 보이는 레이어의 요소만이 ARCHICAD 프로젝트로 배치될 것입니다.

레이아웃에서 드로잉의 내장된 레이어 감추기

드로잉 구성요소의 내장된 레이어를 감추기하는 빠른 방법은 레이아웃 자체의 단축 메뉴를 사용하는 것입니다.

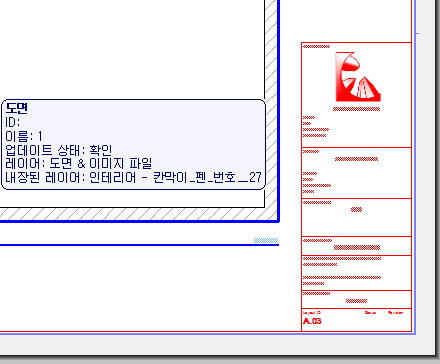

첫번째, 내장된 레이어의 이름을 확인합니다: 드로잉에 줌 확대합니다, 드로잉의 점 또는 선을 확인하는데 커서를 사용합니다, 그리고 드로잉 부분에 대한 내장된 레이어의 이름을 보기위해 정보 태그를 봅니다:


이제, 선택한 드로잉 항목에 커서로( 예. 벽 요소의 윤곽), 단축 메뉴를 불러옵니다: 레이어 서브 메뉴에, “내장된 레이어 숨기기”명령이 나타납니다. 이 명령을 클릭하여 내장된 레이어를 숨깁니다.


노트: 만약 커서 위치에 다중 요소가 있다면, 가장 위 항목의 내장된 레이어는 감추기 됩니다.

화면상 미리보기

레이아웃에 드로잉의 화면 디스플레이를 위한 형식을 선택합니다.

큰 레이아웃 북에서, 여기에 사용자의 선택이 내비게이션 속도에 의미적으로 영향을 줍니다:

전체 정확성 (드로잉이 전체 디테일과 보여짐, 항상 재생성)

퀵 미리보기 (빠르게 내비게이션; 드로잉은 단지 레이아웃의 분명한 재생성, 또는 드로잉 업데이트 할때만 재생성합니다)

미리보기 없음 (가장 빠른 내비게이션).

퀵 미리보기를 선택하면, 텍스트 “퀵 미리보기”가 디스플레이됩니다. 드로잉 내용은 정확한 벡터 미리보기입니다, 그러나 특정 디테일은 잃을 수도 있습니다: 특정 파선과 채우기는 솔리드로 보여집니다.

만약 미리보기 없음을 선택한다면, 드로잉 프레임은 드로잉 내용의 배치에서 “미리보기 없음” 텍스트와 보여지게 될 것입니다. (여러 드로잉을 가진 레이아웃에서 작업 중이고, 이 드로잉의 내용을 작업을 하면서 볼 필요가 없는 경우, 다시 그리는 시간을 줄이기 위해 이 옵션을 선택할 수 있습니다.)

이 미리보기 디스플레이 옵션은 화면 위 효과이며, 출력에 영향을 주지 않습니다.

드로잉 프레임 패널

드로잉의 아무 모서리를 선택하고 일반 펫 팔레트 편집 명령을 사용하여 해당 프레임을 임의의 형태로 수정할 수 있습니다. 이 경우, 프레임 크기 조정(수동) 버튼이 활성화됩니다.

드로잉에 맞추기 위해 프레임을 초기화하려면, 드로잉에 프레임 맞추기를 클릭합니다.

기본 설정에서, 드로잉을 프레임에 크롭하기 또한 체크됩니다. 프레임의 크기를 조정하면, 드로잉의 내용이 그에 따라 크롭됩니다. (사용자가 편집된 드로잉을 선택 해제하면 크롭이 발생합니다.) 드로잉 내용을 크롭하면 파일 크기가 줄어들어 드로잉 업데이트 속도가 빨라집니다.

프레임 및 크롭하기에 대한 추가 정보는 다음을 참조: 드로잉 프레임.

다중 레이아웃에서 드로잉 나누기: 이 체크박스는 선택된 드로잉이 일람표 또는 색인 뷰에서 생성될 경우에만 이를 활성화하고 적용할 것입니다. 만약 이 상자가 체크된다면, 만약 내용이 단일 레이아웃 페이지에 고정될 수 없다면, 그러한 드로잉은 다중 레이아웃으로 나누어질 것입니다.

다중 레이아웃으로 일람표 분할하기 참조.

프린트 가능한 테두리 추가: 이 상자를 체크하여 드로잉에 프린트 가능한 테두리를 추가합니다. 아래의 컨트롤을 사용하여, 이 테두리에 대한 선 유형과 펜 색상을 선택합니다.

테두리 오프셋: 프린트할 수 있는 테두리에 대한 오프셋 값을 입력합니다.

타이틀 패널

드로잉 타이틀을 참조.

노트: 드로잉 타이틀은 레이아웃에 배치된 드로잉에만 적용될 수 있습니다. 모델 뷰의 드로잉들은 드로잉 타이틀을 갖지 않습니다.

팝업 목록에서 사전 정의된 드로잉 타이틀 유형을 선택합니다.

노트: 사용자 지정 타이틀 유형을 만들 수도 있습니다.

새 타이틀 유형 만들기 참조.

타이틀  크기 및 펜 색상 정의하기.

동일 타이틀 펜 : 이 박스를 체크하면, 이 타이틀에 대해 다른 곳에서 어떤 사용자정의 색상 세트를 설정했더라도 이 펜 색상을 드로잉 타이틀의 모든 파트에 사용할 수 있습니다.

타이틀 뒤집기: 이 상자를 체크하여, 타이틀을 그래픽으로 뒤집기 (대칭) 합니다.

타이틀의 미리보기 영역: 오른쪽 창은, 심볼로 된 타이틀의 미리보기를 두 가지 형식 중 하나로 보여줍니다. 두 버튼 중 하나를 클릭하여 미리보기를 나타냅니다:

드로잉에 대한 타이틀 위치의 미리보기 보이기: 위쪽 버튼을 클릭하여 (레이아웃 아이콘), 드로잉에 상대적인, 타이틀 위치의 미리보기를 나타냅니다.


타이틀의 미리보기 보이기: 아래쪽 아이콘을 (T 가 있는) 클릭하여 타이틀의 미리보기만 나타냅니다.

후면 참조: 후면 참조 대화상자를 접속하기 위해 버튼을 클릭합니다. 현재 드로잉이 소스 마커를 기초로 한다면, 이 대화상자는 드로잉이 현재 드로잉의 소스 마커를 디스플레이할 레이아웃을 목록할 것입니다.

소스 마커를 포함하는 레이아웃에 후면 참조하기 참조.

타이틀 텍스트 스타일 패널

텍스트 스타일 패널 참조.

드로잉 타이틀 패널 (사용자정의 설정)

이들 컨트롤을 사용하면 적용 가능한 경우 선택된 드로잉 타이틀의 GDL 파라미터를 미세조정할 수 있습니다.
