채우기 도구 설정

도구상자의 모든 도구들에 공통되는 일반 설정에 관한 설명은, 도구 설정 대화상자에서 작업하기 참조.

자세한 사항은, 채우기 참조.

프로파일의 채우기 구성요소를 편집할 경우

프로파일 속성에서 선택한 채우기 구성요소를 편집하는 경우 사용할 수 있는 컨트롤은 윤곽선 채우기 켜기/끄기, 자르는 선 유형, 색, 채우기 유형 선택 뿐입니다(여기서 이용 가능한 채우기는 편집하고 있는 프로파일에 대한 빌딩 재질을 나타냅니다.).

복합 프로파일 생성 또는 편집하기 참조.

채우기 일반 설정 패널

이 패널은 평면 창에서 채우기의 모양을 컨트롤합니다. 이 채우기 설정은 단면/입면/IE 또는 상세/워크시트 창에서 채우기를 그릴 때 사용됩니다.


채우기 외곽선

클릭하여 채우기 외곽선을 정의합니다.

선 유형과 색상을 선택합니다.


채우기 분류

채우기 패턴 팝업의 왼쪽 라디오 버튼을 클릭하여 이 채우기에 대한 채우기 분류를 선택합니다.

추가 정보는, 채우기 분류 참조.

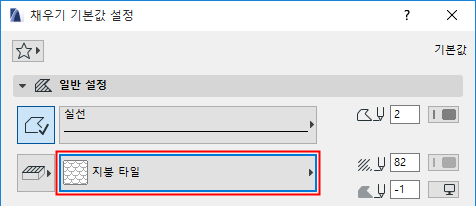

채우기 유형

채우기를 나타내는데 사용될 채우기 패턴을 선택합니다.


전경 및 배경 펜 색상을 선택합니다. 채우기 유형에 따라 (예: 건축 자재 또는 표면질 기준) 특정 오버라이드를 사용할 수 있습니다.

배경 채우기에 대해서는 투명 옵션 또는 창 배경 색을 선택할 수 있습니다.

구조 방법

채우기의 벡터 해칭이나 (존재한다면) 심볼 채우기 패턴의 방향을 설정합니다.


다음 구조 방법 옵션 중에서 선택합니다.

 프로젝트 원점: 해당 패턴이 항상 원점에서 시작합니다.

 채우기 원점: 채우기 핸들 아이콘을 사용하여 채우기 방향 벡터를 정의합니다. 그런 다음 클릭하여 벡터 채우기를 배치합니다.

사용자정의 왜곡: 두 개의 채우기 핸들을 사용하여 "왜곡된" 효과를 획득, 채우기 구성요소의 현실 지오메트리 상황을 시뮬레이션합니다.

각 옵션에 예제는,채우기 방향 방법 참조.

방사형 왜곡: 벡터의 방사형 왜곡을 그래픽적으로 수정합니다. 선택된 심볼 채우기에 대해서만, 그리고 다음의 경우에만 적용 가능합니다.

심볼 채우기는 복합 구조의 스킨으로 사용되었습니다; 그리고

스킨의 채우기 방향은 복합체 구조 대화상자에서 스킨 맞추기로 정의됩니다; 그리고

곡선 복합 벽을 분해한 후, 이 심볼 채우기를 선택했습니다.

방사형 왜곡(심볼 채우기 전용) 참조.

주의:

벡터 해치는 뷰 > 화면에 나타내기 옵션 > 실제 채우기 모양에서 벡터 해치로 전환한 경우에만 표시됩니다.

프로젝트에서 많은 방사형 왜곡 채우기를 사용할 경우 프로젝트 성능이 떨어질 수 있습니다.

면적 텍스트 보기

채우기와 관련된 영역 텍스트를 표시하려면 이 항목을 선택합니다. 이 상자에 체크하면, 평면도에 채우기 영역을 나타내는 치수-텍스트 요소를 배치합니다 (평면 채우기 과정의 부분으로).

노트: 면적 텍스트 및 모든 결합 포인터 선의 형식은 치수 텍스트 설정 대화상자에서 정의할 수 있습니다.

치수 텍스트 설정 참조.

영역에서 제외

영역에서 기본 또는 선택한 채우기 요소를 차감하려는 경우 선택합니다.

퍼센트 필드에 숫자를 (1~100) 입력하여, 영역에서 빼내고자 하는 채우기 요소의 면적을 퍼센트로 정의합니다.
