Kopiowanie/Wklejanie Obszaru Zaznaczenia w oknach Projektu

Możesz użyć narzędzia Obszar Zaznaczenia w celu skopiowania fragmentu Okna 3D, okien Przekroju/Elewacji/RŚ lub Dokumentu 3D, albo Okna Obrazków Modelu.

1.Otwórz widok, z którego chcesz skorzystać jako źródła.

2.Użyj narzędzia Obszaru Zaznaczenia aby skopiować wybrany fragment (jeżeli zaznaczasz Obszar w oknie 3D, upewnij się, że wybrana jest metoda Płaska).

3.Wybierz polecenie: Edycja > Kopiuj.

Jeśli kopiujesz z okna 3D przy użyciu Silnika 3D Akceleracji sprzętowej, wszystkie obrazy zostaną wklejone w postaci pikselowej.

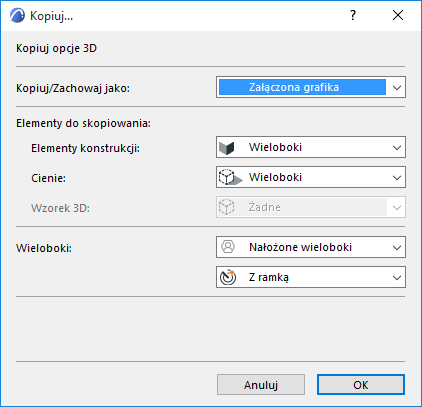

Kopiowanie zawartości Okna 3D w trybie Wektorowej procedury 3D spowoduje wyświetlenie okna dialogowego zawierającego opcje dotyczące sposobu przenoszenia poszczególnych komponentów rysunku.

Szczegóły - zobacz Okno dialogowe Kopiuj.

Uwaga: Kopiowane elementy konstrukcyjne będą wstawiane w postaci elementów 2D (punktów, linii i wypełnień.)

Rozbite elementy 2D wygenerowane na podstawie modelu mogą często zawierać zbędne elementy (zbędne lub nakładające się linie i wypełnienia), które utrudniają dalszą edycję rysunku. Dogodnym rozwiązaniem jest skorzystanie z funkcji Optymalizacji Linii i Wypełnień.

Szczegóły - zobacz Optymalizuj Linie i Wypełnienia w oknach rysunkowych.

4.Przejdź do Rzutu i wybierz polecenie Edycja > Wklej.

Uwaga: Istnieje możliwość wklejenia elementów do innych okien modelu 2D, jednak wklejone elementy będą zachowywały się jak elementy rysunków 2D a nie elementy modeli.

5.Używając kursora w kształcie Trójzębu określ położenie obrazka.

6.Kliknij poza obszarem prostokąta aby zatwierdzić wstawienie obrazka.

•Elewacje są wklejane do okna Rzutu w postaci pełnowymiarowych elementów 2D.

•Części Obrazków modelu są wklejane jako zrzuty ekranu.
