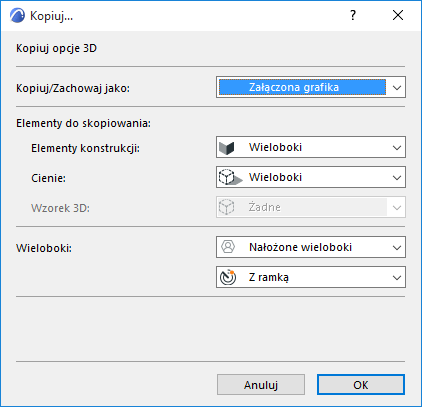

To okno dialogowe zostaje wyświetlone w momencie użycia polecenia Kopiuj, przy zdefiniowanym Obszarze zaznaczenia 2D w Oknie 3D w trybie Wektorowej procedury 3D.
Więcej szczegółów, patrz Kopiowanie/Wklejanie Obszaru Zaznaczenia w oknach Projektu.

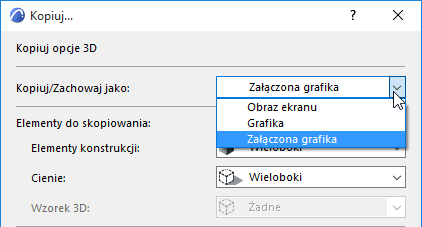

Kopiuj/Zachowaj jako:
•Obraz ekranu: ta opcja spowoduje zapisanie Okna 3D w schowku jako obrazka bitmapowego.
•Wybranie opcji Grafika oznacza, że obrazek będzie się składał z elementów wymienionych w oknie dialogowym. Wielkość otrzymanego obrazka będzie równa wielkości obrazu w Oknie 3D. Jest to ważne przy wklejaniu obrazków do innych aplikacji takich jak SuperPaint, czy Photoshop.
•Opcja Skalowana grafika tworzy obrazek, który jest zgodny ze skalą Rzutu. Jeżeli następnie wkleisz Widok z boku do okna Rzutu, to będzie on "w skali", czyli wymiary elementów rysunku będą dopasowane do ich wymiarów na rzucie.
Rozwijane menu Elementy do skopiowania pozwala określić elementy Widoku 3D, które mają zostać skopiowane do schowka.
Rozwijane listy Cieni są dostępne tylko w przypadku, gdy w oknie Style 3D opcja Cienie słoneczne jest ustawiona jako "Włączona" (Widok > Opcje widoku 3D > Style 3D.)
Skopiowanie cieni przy widoku z góry jest użyteczne, jeżeli chcesz wkleić dokładne cienie do okna rzutu. Cienie i kreskowania wektorowe skopiowane w widokach z boku, mogą dawać ciekawe efekty w rysunkach elewacji.
Okna kreskowania 3D dostępne są jedynie, jeśli w Stylach 3D opcja Kreskowanie wektorowe ustawiona jest jako "Włączona", oraz jeśli widok 3D zawiera co najmniej jeden element z zastosowanym kreskowaniem 3D.

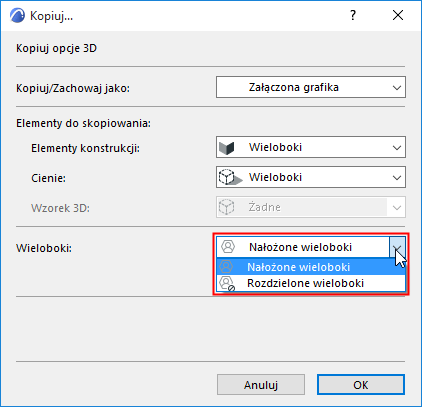

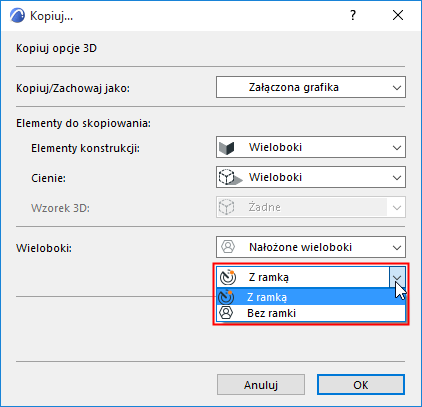

W dolnej części okna dialogowego, możesz określić, czy zachować/skopiować niewidoczne Wieloboki (na przykład wieloboki należące do okna zasłoniętego przez ścianę), czy tylko wieloboki widoczne. Masz także opcje kopiowania wieloboków z ramkami lub bez ramek.
W trybie Ukrywania linii i Szkieletu wybranie "kopiuj/zachowaj jako" Grafikę lub Skalowaną grafikę spowoduje pojawienie się u dołu okna dialogowego dodatkowej opcji - Usuń zbędne linie. Wybranie jej oznacza, iż linie dokładnie się pokrywające zostaną pominięte.
Porada: Jeżeli zamierzasz skopiować elementy z Okna 3D np. do widoku elewacji, zaleca się wybranie opcji Rozdzielone wieloboki oraz Bez ramki.
