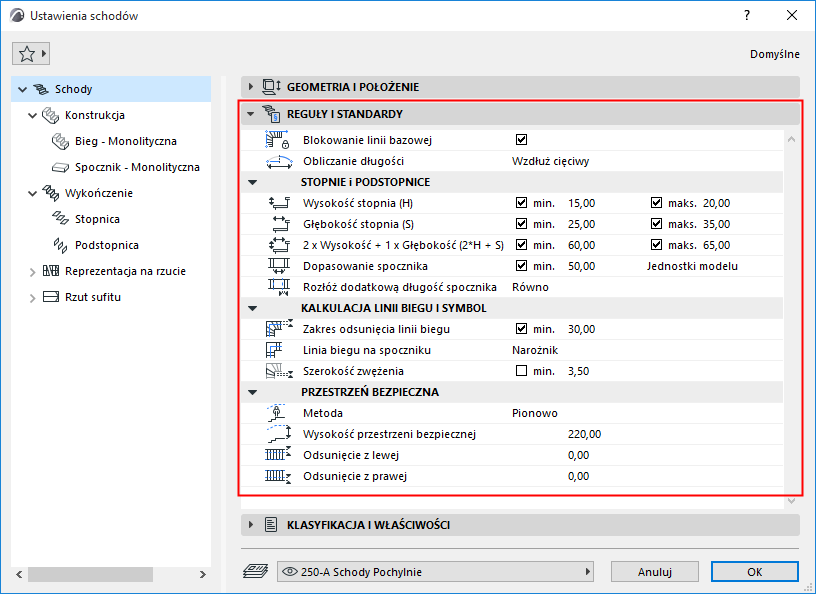

Ustawienia schodów: Reguły i standardy
Tego panelu głównej strony Ustawień schodów można użyć, by opcjonalnie określić zakres wartości zmiennych dla geometrii Schodów, np. dla zachowania zgodności z lokalnymi przepisami.
Podczas wstawiania Schodów, ARCHICAD automatycznie utworzy Schody, które będą zgodne ze zdefiniowanymi tutaj Regułami i standardami.
Blokowanie linii bazowej
Uwaga: Opcja niedostępna przy zastosowaniu metody obliczenia “Wzdłuż łuku - Kompatybilność”.
Podczas wstawiania lub edycji schodów, linie schodów mogą się automatycznie rozciągać lub kurczyć, w zależności od potrzeb - tym samym punkty zaznaczone podczas wstawiania mogą zostać przeniesione. Aby to umożliwić, odznacz opcję "Blokowanie linii bazowej".
Jeśli odblokujesz linię bazową, biegi pomiędzy zakrętami zostaną automatycznie wybrane i odblokowane. Ta dodatkowa opcja pozwala uniknąć niemożliwych konfiguracji geometrycznych, a jednocześnie umożliwia wstawienie nietypowych schodów bez korzystania z Kalkulatora
Obliczanie długości
Wybierz metodę obliczania długości każdego odcinka schodów wzdłuż zakrętów.
•Wzdłuż łuku: odcinek mierzony wzdłuż jego łuku
•Wzdłuż cięciwy: odcinek mierzony wzdłuż jego cięciwy (np. dla niemieckiego wzorca).
•Wzdłuż łuku - Kompatybilność: Tę metodę wykorzystano dla wszystkich schodów w wersjach poprzedzających ARCHICADa 25.
Uwaga: Przy metodzie kompatybilności, opcje “Blokowanie linii bazowej” oraz “Rozłóż dodatkową długość spocznika” nie będą dostępne.
Automatyczny spocznik: Minimalna długość i podział
Dla Schodów, których Rodzaj zakrętu to Spocznik automatyczny: można tutaj ustawić minimalną długość Spocznika, wyrażoną w jednostkach długości lub liczbie stopni.

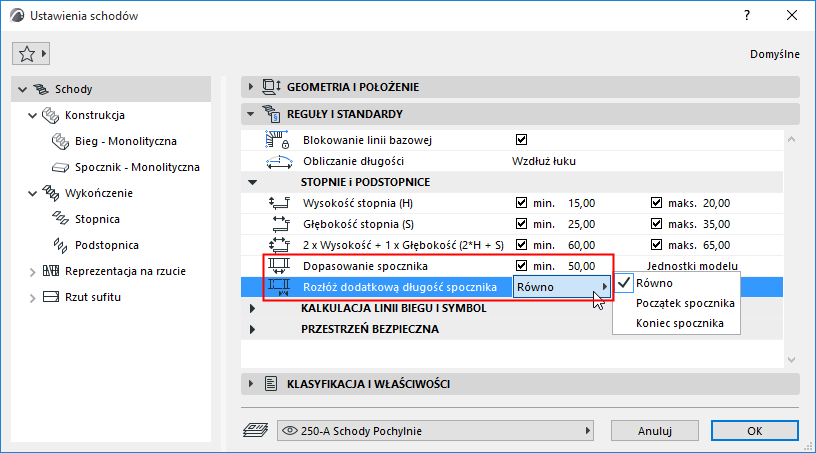

Rozłóż dodatkową długość spocznika
Uwaga: Opcja niedostępna przy zastosowaniu metody obliczenia “Wzdłuż łuku - Kompatybilność”.
Dla dodatkowej długości Spocznika (przekraczającej minimalną ustawioną wartość) wybierz, na którym końcu Spocznika ją wstawić, lub podziel ją równomiernie na obie strony.
Aby zweryfikować wyniki, należy włączyć nowe Wytyczne obliczania spoczników schodów (Widok > Opcje wyświetlania).
Uwaga: Te wytyczne widoczne są tylko na Dopasowanych spocznikach.

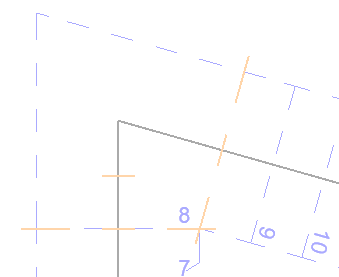

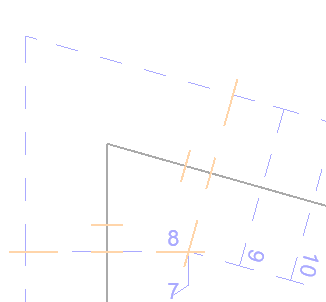

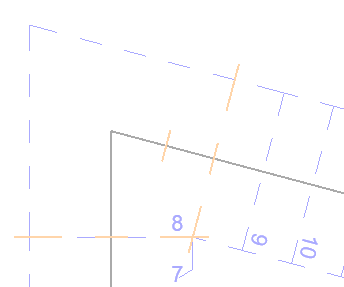

Wytyczne podkreślające różne opcje: Równomiernie, Początek spocznika, koniec spocznika
Stopnice i podstopnice
Te wartości określają zakres możliwych wartości wprowadzania w panelu Geometria i położenie, np. nie można wprowadzić wartości Wysokość stopnia, która jest niższa niż minimalna wartość określona w Regułach i standardach.
W przypadku konfliktu zdefiniowanych Reguł i standardów z geometrią schodów wstawionych graficznie lub za pomocą okien dialogowych, ARCHICAD automatycznie zaproponuje alternatywne rozwiązania i pozwoli użytkownikowi wybrać jedno z nich.
Zobacz Opcje automatycznego kalkulatora do rozwiązywania konfliktów geometrycznych.
Obliczenie i symbol linii biegu
Określony w tym miejscu Zakres odsunięcia linii biegu ogranicza wartości, jakie można wprowadzić podczas definiowania odsunięcia dla obliczonej linii biegu.
Zobacz Odsuń linię biegu na zakręcie (zabieg z równymi stopniami).

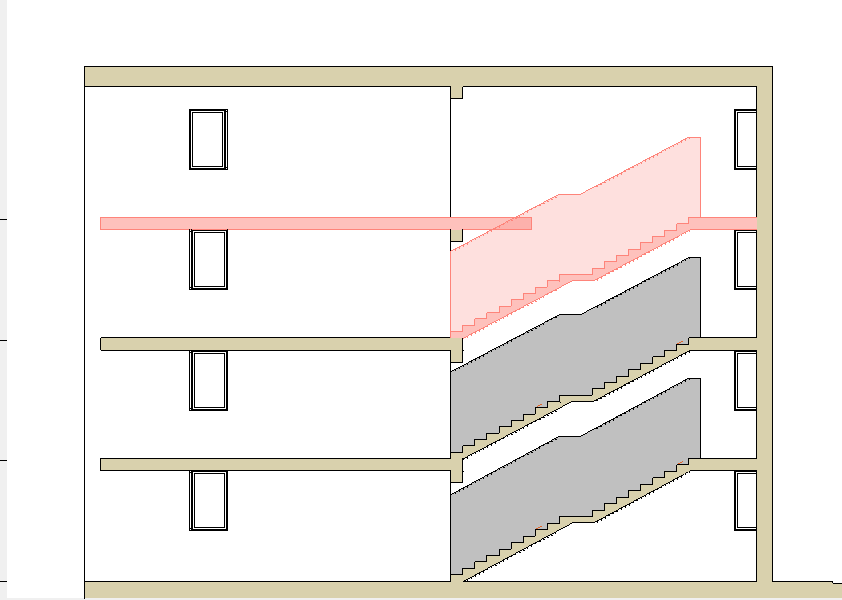

Określ zasady wyświetlania symbolu Przestrzeni bezpiecznej w 3D oraz Przekroju/Elewacji.
•Metoda: Wybierz, aby zdefiniować wysokość pionowo lub prostopadle do linii biegu.
•Wysokość przestrzeni bezpiecznej
•Odsunięcia od krawędzi schodów
Włącz/wyłącz wyświetlanie przestrzeni bezpiecznej w Opcji reprezentacji modelu.
Zobacz Opcje reprezentacji modelu schodów.
Aby zlokalizować konflikty przestrzeni bezpiecznej, można przeprowadzić Wykrywanie kolizji.
Zobacz Wykrywanie kolizji.
Zapisz Reguły i standardy we wzorcu projektu
Ustawienie reguł i standardów stanowi część pliku wzorca ARCHICADa. Można zatem skonfigurować tutaj ustawienia właściwe dla danej firmy i/lub zgodne ze specyfiką regionu i ponownie wykorzystać je jako wzorzec przy dowolnej liczbie projektów.
Reguły i standardy dla schodów: Preferencje projektu

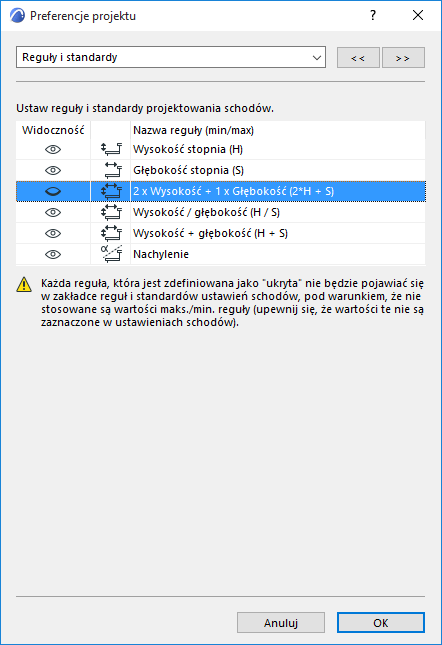

Aby pokazać lub ukryć poszczególne zasady obowiązujące dla projektu, użyj ikon Widoczności (pokaż/ukryj) w menu Opcje > Preferencje > Reguły i standardy schodów.
Wszystkie elementy określone (w Preferencjach) jako ukryte, nie pojawią się w panelu Reguły i standardy Ustawień schodów, o ile dana reguła nie jest używana.
Jeśli ukryjesz nazwę Reguły schodów w Preferencjach projektu, a jednak Reguła ta pojawi się w panelu Reguły i standardy w Ustawieniach schodów, będzie to uzasadnione:
•Regułom przypisane są wartości (aby temu zapobiec, należy odznaczyć pole wartości Min./Maks. dla danej reguły w Ustawieniach schodów) lub
•Reguła jest wykorzystywana przez istniejące Schody w projekcie
