Wyświetlanie Wypełnienia wektorowego
Wypełnienia wektorowe wykorzystują wzorek wektorowy i mogą służyć do przedstawiania przeciętych powierzchni lub górnych pokryć (wypełnień kryjących) elementów konstrukcyjnych. Wykończeniom można również przypisać wypełnienie wektorowe.
na Rzucie
Kreskowanie wektorowe będzie wyświetlane na Rzucie tylko jeśli aktywowałeś Widok > Opcje wyświetlania > Kreskowanie wektorowe. (W przeciwnym razie wyświetli się strona mapy bitowej wypełnienia.)
W Oknie 3D
Elementy konstrukcyjne w oknie 3D wyświetlane są za pomocą Wykończeń przypisanych im jako Materiał budowlany. Te Wykończenia można zastąpić na poziomie elementu, przy użyciu panelu Model w Ustawieniach elementu.

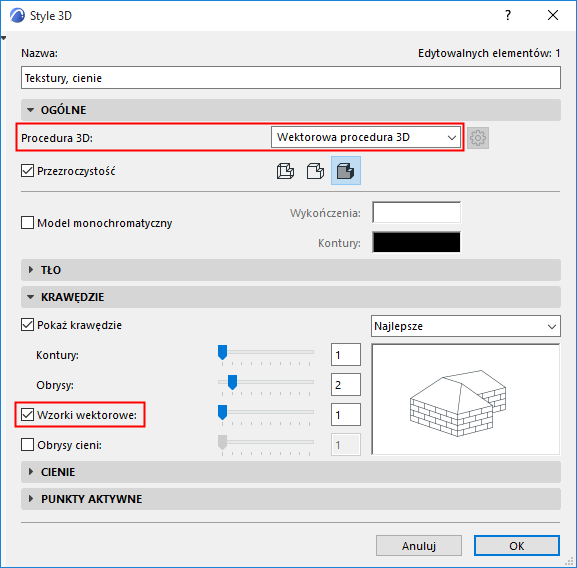

Jeżeli Wykończenia te obejmują Kreskowanie wektorowe, wypełnienie będzie widoczne w Oknie 3D tylko wtedy, jeśli przycisk funkcji Kreskowanie wektorowe 3D zostanie ustawiony na "On" i pod warunkiem, że wykorzystywana będzie Wewnętrzna procedura 3D.
Zobacz także Wypełnienie kryjące pierwszego planu Powierzchni.
W Oknach Przekroju/Elewacji/RŚ i Dokumentów 3D

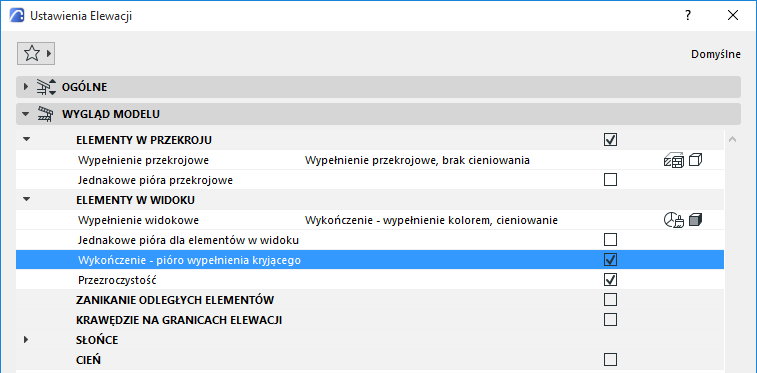

W oknach Przekroju/Elewacji/RŚ i Dokumentów 3D wyświetlane jest kreskowanie wektorowe, tylko jeśli zaznaczono opcję Wypełnienie - Wypełnij pierwszy plan powierzchni w panelu Wygląd modelu okna dialogowego Ustawień.
Szczegóły - zobacz Wygląd modelu (Widoki przekrojowe) oraz Panel Ustawień ogólnych Dokumentu 3D
Ustawienia Kreskowania wektorowego nie mają wpływu na wygląd renderingów.
Tryb wyświetlania wypełnień: Rzeczywisty wygląd wypełnienia a Wypełnienie punktowe
Ustawienie orientacji wzorku wypełnienia wektorowego lub wypełnienia symbolami
