Zamiast łączyć elementy analityczne konstrukcji przy użyciu reguł dopasowania, można pozostawić te elementy osobno. (Na przykład, jeśli proces dopasowywania elementów 2D do siebie spowodowałby, że jedna z płaszczyzn przesunęłaby się poza swój element.)
W takim przypadku można użyć łączników konstrukcyjnych, aby wskazać, w jaki sposób zastosowane obciążenia przekazywane są pomiędzy elementami konstrukcji.
•Łącznik konstrukcyjny może stanowić połączenie 1D lub połączenie powierzchniowe, w zależności od sytuacji.
Uwaga:
–W punkcie można umieścić łącznik 1D o zerowej długości - na przykład w celu połączenia dwóch stężeń, zachowując je jako niezależne elementy.
–Między dwoma krawędziami można umieścić łącznik powierzchniowy mający wymiar długości, ale zerową szerokość.
•Wstawiane są one jedynie na elementach 1D i 2D modelu analitycznego konstrukcji - nie można zastosować łączników konstrukcyjnych z elementami modelu fizycznego w ARCHICADzie.
•Łącznik konstrukcyjny musi mieć dwa elementy “nadrzędne”. Jeśli któryś z elementów nie wchodzi w skład bieżącego widoku modelu analitycznego konstrukcji (ze względu na Status przebudowy), element łącznika również zniknie.

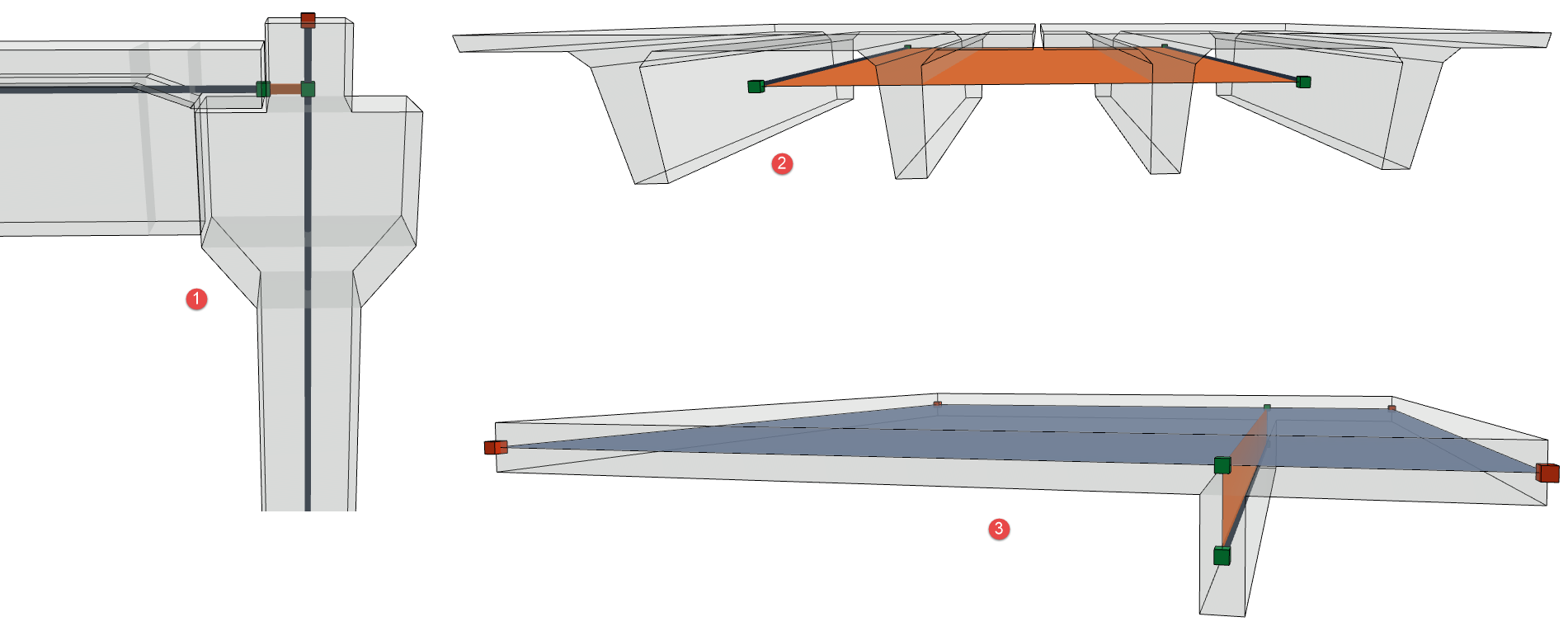

1: Prefabrykowane elementy żelbetowe łączone wspornikowo; 2: Prefabrykowane panele modelowane przy użyciu Belek; 3: Wysoki układ żebrowy (nie można zastosować reguły dopasowania “Odsunięcie”)
Łącznik konstrukcyjny można utworzyć na dwa sposoby:
•Za pomocą narzędzia Łącznik konstrukcyjny
•Przy użyciu okna dialogowego Utwórz łączniki
Powstałe łączniki konstrukcyjne powiązane są z połączonymi elementami: Przesunięcie jednego elementu spowoduje również przemieszczenie łącznika.
Dostosuj kolory łącznika konstrukcyjnego w Reprezentacja modelu analitycznego konstrukcji (Preferencje).
Aby pokazać lub ukryć te elementy w 3D: użyć menu Widok > Elementy widoczne w 3D > Filtrowanie i przekroje elementów w 3D
Przykład: Użyj narzędzia Łącznik konstrukcyjny

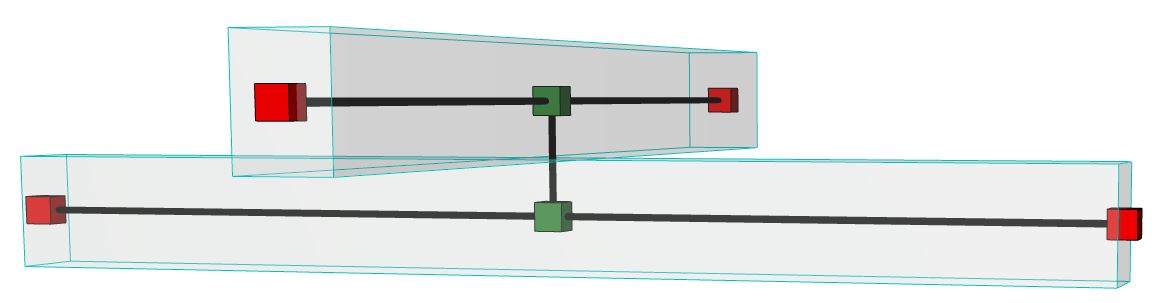

W tym przykładzie użytkownik chce przenieść siły z górnej belki na dolną. Dwie belki powinny być połączone łącznikiem analitycznym.
1.Uruchom narzędzie Łącznik konstrukcyjny
–z palety narzędzi
–z menu Projekt > Narzędzia konstrukcyjne > Łącznik konstrukcyjny
2.Z palety Info wybierz Połączenie 1D jako metodę geometrii.
3.Wybierz Sztywny jako typ połączenia.
4.Kliknij dwukrotnie - po jednym razie dla każdego elementu 1D - aby utworzyć pomiędzy nimi połączenie.
Uwagi:
–Jeśli przesuniesz połączone elementy, łącznik pozostanie połączony z pierwotnie klikniętym punktem.
–Klikając ze wciśniętą spacją, można automatycznie utworzyć Łącznik konstrukcyjny, stanowiący najkrótsze połączenie między dwoma elementami. Jeśli później przesuniesz te połączone elementy, skojarzony łącznik konstrukcyjny zostanie odpowiednio dostosowany, tak aby było możliwie najkrótsze połączenie.
Przykład: Polecenie “Utwórz łączniki konstrukcyjne”
Użyj funkcji Utwórz łączniki konstrukcyjne, aby utworzyć kilka połączeń pomiędzy różnymi elementami. Ta funkcja działa dla wybranych elementów lub (jeśli nie wybrano innych elementów) dla całego modelu analitycznego konstrukcji.
Ważne: Ta funkcja ma wpływ jedynie na elementy połączone przy rdzeniach.

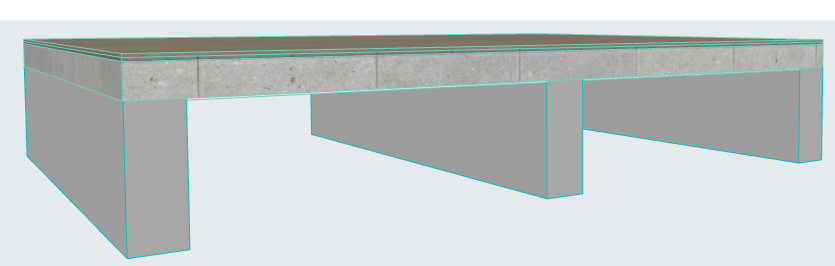

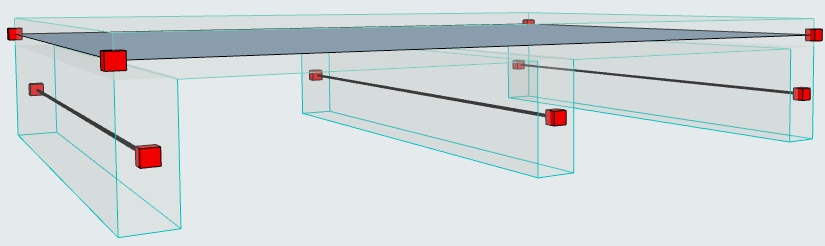

W tym przykładzie, podporą stropu są belki znaczącej wysokości. To mało realistyczne pod względem konstrukcyjnym, aby w regułach generowania użyć regulacji przesunięcia. Belki powinny zachować oś konstrukcyjną w domyślnym położeniu - środku ciężkości.
Dodamy łączniki konstrukcyjne, aby pokazać przeniesienie obciążenia ze stropu na belki.
1.Zaznacz elementy, które zostaną połączone.
2.Użyj opcji Projekt > Elementy analityczne konstrukcji > Utwórz łączniki konstrukcyjne.

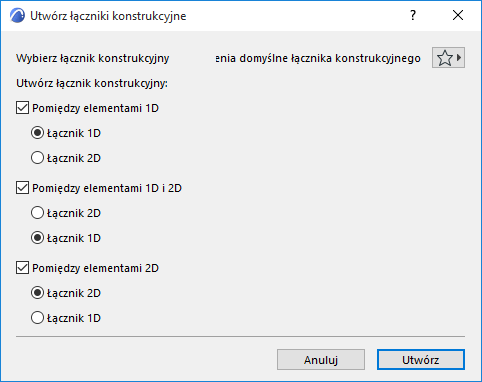

3.Wyświetlone zostanie okno dialogowe z następującymi opcjami:
–W tym przypadku łącznik powinien być ustawiony jako Pomiędzy elementami 1D i 2D (Belka i strop) i powinien przebiegać wzdłuż pełnej długości belki (Łącznik 2D).
4.Kliknij Utwórz. Pojawi się łącznik konstrukcyjny 2D:

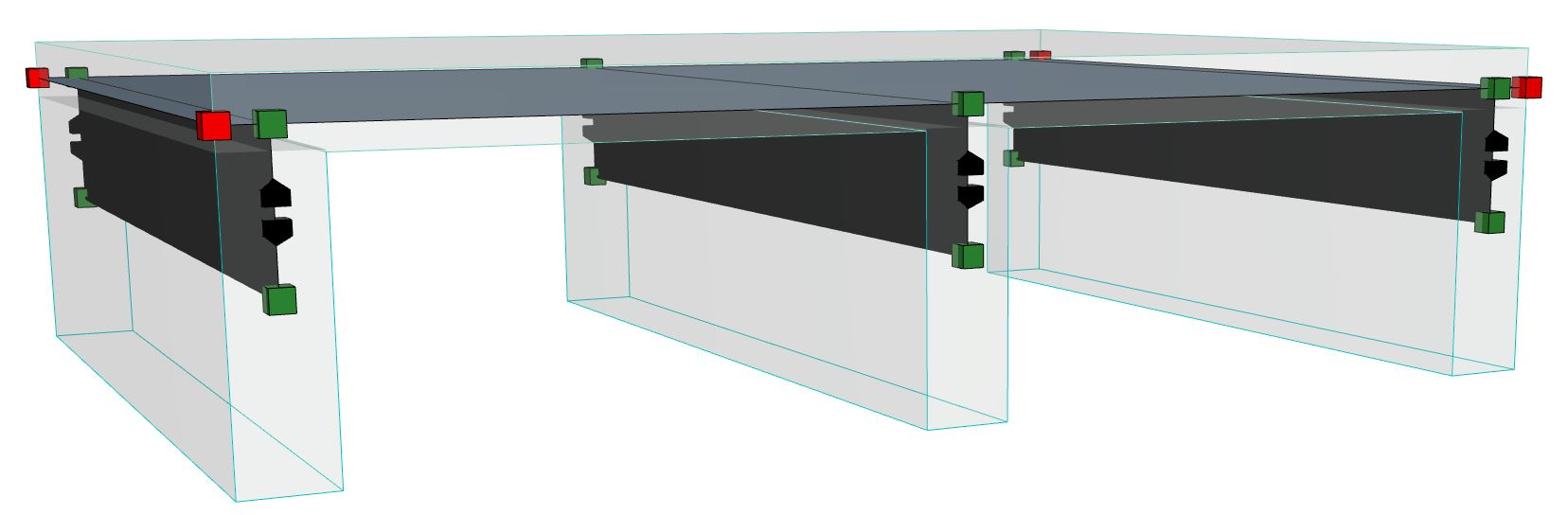

Łączniki konstrukcyjne pomiędzy elementami 1D (belka) i 2D (strop)
Zgodnie z przewidywaniem osie konstrukcyjne pozostają w swoim pierwotnym położeniu (środku ciężkości), ale na płaszczyźnie stropu pojawiają się teraz nowe węzły, wskazując, gdzie łączniki konstrukcyjne są połączone ze stropem.
Po wyeksportowaniu modelu analitycznego konstrukcji, program do analizy konstrukcji założy, że obciążenia nałożone na strop zostaną przeniesione przez łączniki na belki.
Wyświetl łącznik powierzchni jako przezroczysty
