Reguły generowania modelu analitycznego konstrukcji
Reguły generowania stosowane są do modelu analitycznego konstrukcji, aby zoptymalizować go do eksportu do oprogramowania do analizy konstrukcji.
Bieżące reguły generowania zostają automatycznie zastosowane po włączeniu modelu analitycznego konstrukcji - nie trzeba aktywować reguł poleceniem.
Każdy zestaw reguł generowania obejmuje:
•Reguły dopasowania : Reguły dopasowania (rozciągnięcie, skrócenie, przesunięcie) dotyczą elementów 1D i 2D i pozwalają zapewnić ciągłość pomiędzy węzłami. Ciągłość jest wymagana do analizy konstrukcyjnej, ponieważ model, który nie jest ciągły powoduje błędy.
•Zwolnienia punktowe/liniowe: Określ regułę ogólną dla zwolnień punktowych/liniowych, które nie posiadają połączeń. (Może to być przydatne, jeśli oprogramowanie do analizy wymaga, aby wszystkie takie zwolnienia były „sztywne”).
•Filtrowanie otworów: Określa reguły mające zapewnić pominięcie bardzo małych otworów i bardzo wąskich elementów 2D w modelu analitycznym konstrukcji.

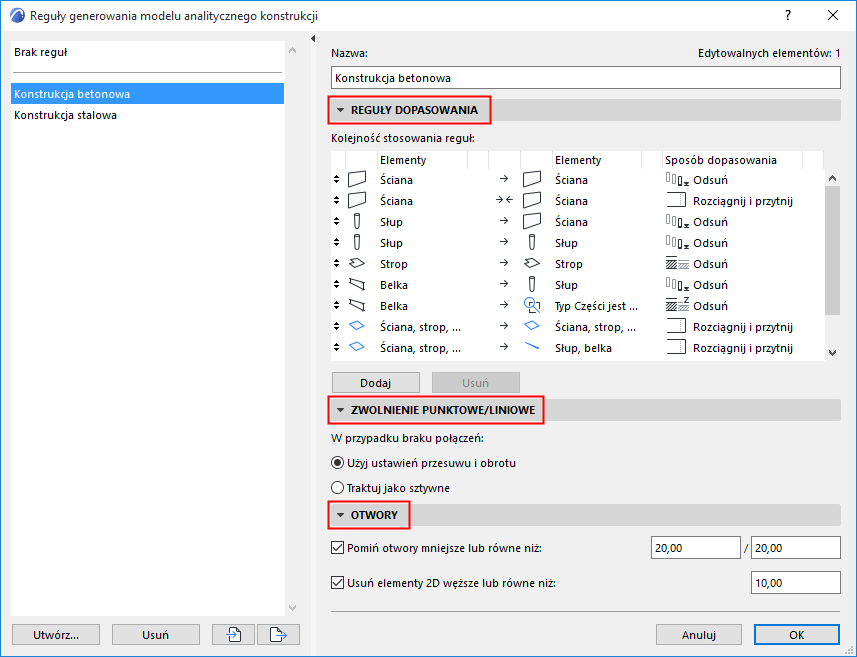

Otwórz to okno dialogowe z menu:
•Projekt > Reguły generowania modelu analitycznego konstrukcji
•Lub z paska narzędzi Model analityczny konstrukcji
Domyślny wzorzec zawiera kilka uprzednio skonfigurowanych zestawów reguł generowania (i opcję Bez reguł). Wypróbuj inne opcje domyślne.
Jeśli zajdzie potrzeba edycji reguł, kliknij Dodaj, aby skopiować wybrany zestaw reguł, a następnie je dostosować.
Szczegóły ustawień generowania reguł opisano w poniższych rozdziałach:
