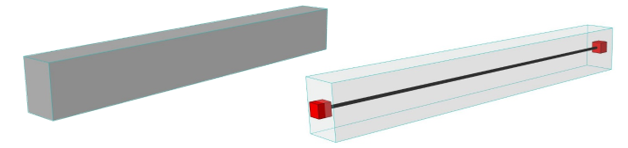

Belki i słupy przedstawione są w modelu analitycznym konstrukcji jako elementy 1D. Posiadają dwa węzły (początkowy i końcowy) i jedną linię osi, która je ze sobą łączy.
Element 1D generowany jest domyślnie w środku ciężkości rdzenia elementu (lub elementu rdzeniowego).
Dostosuj kolor elementu 1D w Reprezentacja modelu analitycznego konstrukcji (Preferencje).
Element analityczny nie rozciąga się poza fizyczną bryłę, chyba że został w ten sposób dostosowany.
Które słupy i belki to elementy 1D w modelu analitycznym konstrukcji?
Słupy i belki wygenerują element 1D w modelu analitycznym konstrukcji, jeśli spełniają poniższe warunki:
•Nośny
•Zawierają rdzeń
•Zaznaczono pole “Element konstrukcji” w Ustawieniach elementu
•Obsługiwana geometria (zobacz tabelę poniżej)
|
Geometria belka-słup |
Element modelu analitycznego konstrukcji? |
|
Podstawowy element (Prostokątny, okrągły) |
TAK |
|
Profil złożony - Zawiera rdzeń |
TAK |
|
Złożony Profil - Brak rdzenia |
NIE |
|
Wielosegmentowy i/lub stożkowy |
TAK, na podstawie profilu zastępczego określonego przez użytkownika |

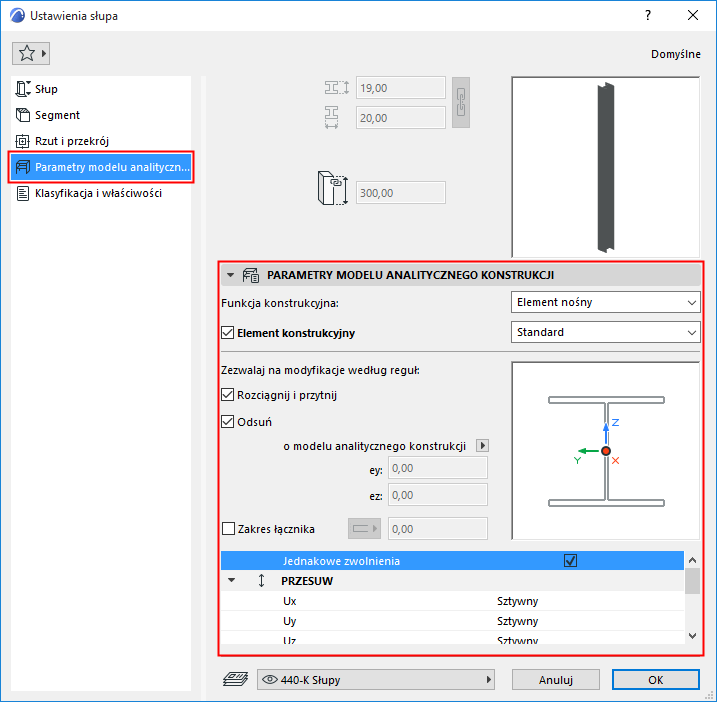

Ustawienia narzędzi dla elementów 1D
Użyj panelu Parametry modelu analitycznego konstrukcji w ustawieniach słupa lub belki.

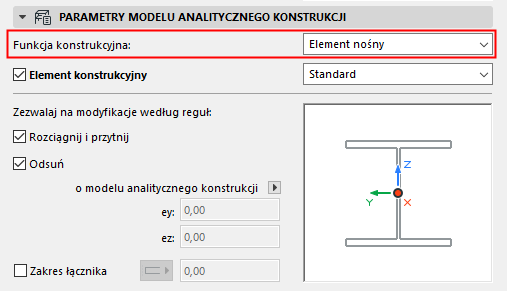

Funkcja konstrukcyjna - Włącz nośność
Zdefiniuj Funkcję konstrukcyjną jako Nośna.
To ta sama opcja i ta sama wartość, co w przypadku opcji Funkcja konstrukcyjna, dostępnej w panelu Klasyfikacja i właściwości.
Element konstrukcji - Włącz dla modelu analitycznego konstrukcji
Ta opcja jest domyślnie zaznaczona: uwzględnij ten element w modelu analitycznym konstrukcji jako element 1D.
Odznacz, jeśli element NIE powinien zostać uwzględniony w modelu analitycznym konstrukcji.
Uwagi:
–Opcja dostępna tylko jeśli funkcja konstrukcyjna jest określona jako nośna.
–Jeśli element jest warstwowy lub jest złożonym profilem, musi zawierać co najmniej jedną warstwę / komponent rdzenia, aby był częścią modelu analitycznego konstrukcji.

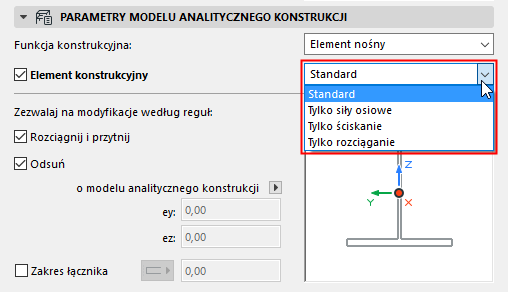

Element 1D - Określ zachowanie konstrukcyjne
Ustawienia Zachowania konstrukcyjnego definiuje zachowanie pręta w programie do analizy konstrukcji opartej na metodzie elementów skończonych (MES): w szczególności określa, jakie rodzaje sił element może znieść.
Wybierz opcję określającą zachowanie konstrukcyjne elementu:
•Standard (domyślnie) - element może przenosić wszystkie siły, takie jak siły osiowe i ścinające.
•Tylko siły osiowe
•Tylko ściskanie
•Tylko rozciąganie
Dostępne definicje są stałe i nie można ich zmienić.
Ustawienie zachowania konstrukcyjnego nie ma żadnego wpływu na model fizyczny.

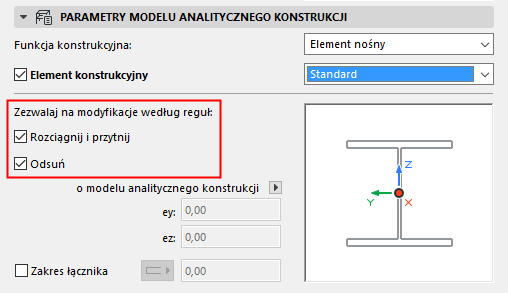

Zezwalaj na modyfikacje w oparciu o reguły - Element 1D
Aktywuj te pola, aby zastosować odpowiednie reguły dopasowania określone w oknie dialogowym Reguły generowania modelu analitycznego konstrukcji.
Domyślnie, pola Skrócenie i Rozciągnięcie oraz Przesunięcie są zaznaczone: ustawienia Rozciągnij, Przytnij i Odsuń zdefiniowane w oknie dialogowym Reguły generowania mają wpływ na ten Element 1D.
Jeśli reguła dopasowania wykorzystuje regulację “Przyciągania”, będzie ona zastosowana dla elementu tylko, jeśli zaznaczone są oba pola.
Zobacz Reguły generowania modelu analitycznego konstrukcji.
Aby wyłączyć ten element 1D z automatycznych reguł dopasowania, należy odznaczyć to pole (pola). Powyższe reguły dopasowania nie zostaną zastosowane dla tego elementu.
W razie potrzeby, można określić własne przesunięcie dla tego elementu (zobacz poniżej).
Własne odsunięcie
Jeśli pole Przesunięcie jest odznaczone:
Zmień mimośród elementu graficznie lub poprzez wprowadzenie wartości.
Zobacz Mimośród.
Zakres łącznika
Dla belek i słupów: Ta opcja wirtualnie zwiększa długość rdzenia elementu 1D wzdłuż osi.
Celem wirtualnego przedłużenia rdzenia jest umożliwienie połączenia rdzenia belki lub słupa z innymi elementami, jeśli takie połączenie rdzenia nie istnieje. W wyniku wirtualnego przedłużenia rdzeni mogą zacząć obowiązywać zasady dostosowania (które wymagają połączeń rdzeni).
Więcej szczegółów, zobacz Zakres połączeń (Rozszerz rdzeń, aby umożliwić połączenie).
Przesunięcie i obrót
Zobacz Zwolnienia punktowe/liniowe.
