Elementy 2D (strop, ściana, dach)

Stropy, ściany oraz dachy jednopołaciowe przedstawione są w modelu analitycznym konstrukcji jako Elementy 2D.

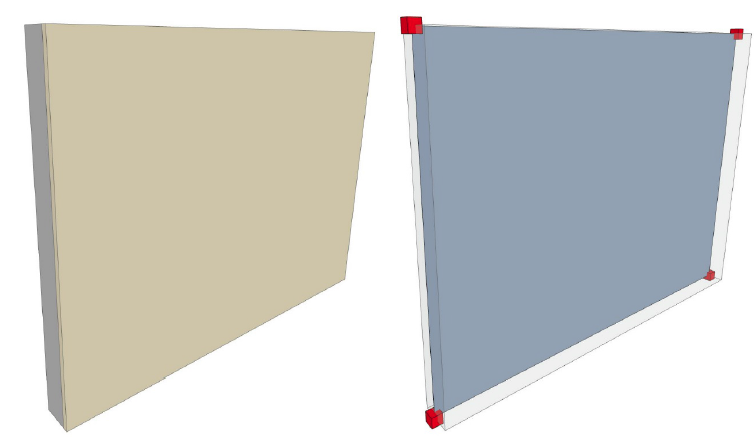

Elementy 2D to płaszczyzny generowane wzdłuż środka płaszczyzny rdzeniowej elementu. Element 2D ma co najmniej 4 węzły i jedną powierzchnię, która je łączy.

Element analityczny nie rozciąga się poza fizyczną bryłę, chyba że został w ten sposób dostosowany.

Dostosuj kolor elementu 2D w Reprezentacja modelu analitycznego konstrukcji (Preferencje).

Które elementy to elementy 2D w modelu analitycznym konstrukcji?

Stropy, ściany i dachy wygenerują element 2D w modelu analitycznym konstrukcji, jeśli spełniają poniższe warunki:

•Nośny

•Zawierają rdzeń

•Zaznaczono pole “Element konstrukcji” w Ustawieniach elementu

•Obsługiwana geometria (zobacz tabelę poniżej)

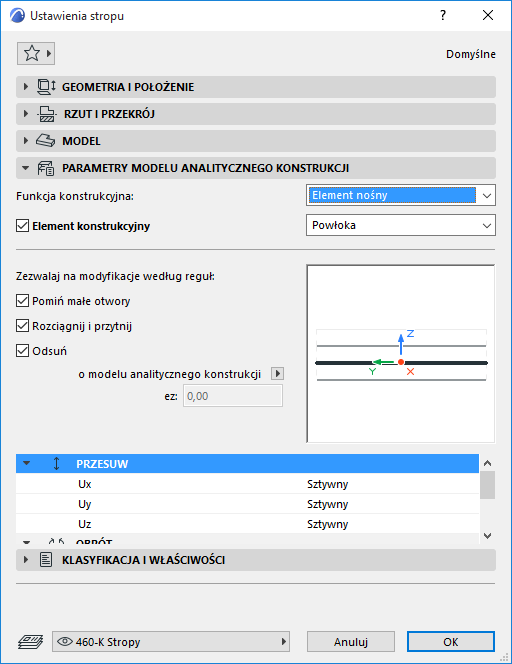

Ustawienia narzędzi dla elementów 2D

Użyj panelu Parametry modelu analitycznego konstrukcji w ustawieniach stopu, ściany i dachu.

Funkcja konstrukcyjna - Włącz nośność

Zdefiniuj Funkcję konstrukcyjną jako Nośna. To ta sama opcja i ta sama wartość, co w przypadku opcji Funkcja konstrukcyjna, dostępnej w panelu Klasyfikacja i właściwości.

Element konstrukcji - Włącz dla modelu analitycznego konstrukcji

Ta opcja jest domyślnie zaznaczona: uwzględnij ten element w modelu analitycznym konstrukcji jako element 2D.

Uwagi:

–Opcja dostępna tylko, jeśli funkcja konstrukcyjna jest określona jako nośna

–Jeśli element jest warstwowy lub jest złożonym profilem, musi zawierać co najmniej jedną warstwę/komponent rdzenia, aby stanowił część modelu analitycznego konstrukcji.

Odznacz, jeśli element NIE powinien zostać uwzględniony w modelu analitycznym konstrukcji. (Na przykład, cienka membrana chroniąca przed wilgocią w kondygnacji podziemnej.)

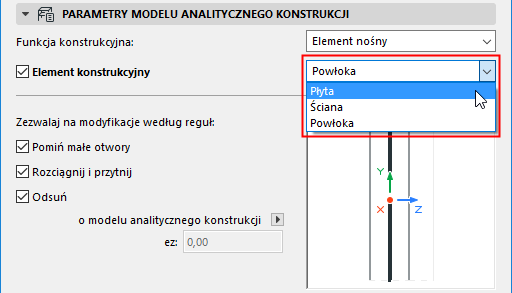

Element 2D - Zachowanie konstrukcyjne

Ustawienie zachowania konstrukcyjnego określa zachowanie elementu w programie do analizy konstrukcji opartym o FEM: w szczególności określa, jakie rodzaje sił element może znieść.

Wybierz opcję określającą zachowanie konstrukcyjne elementu:

•Powłoka: Przyjmuje wszystkie obciążenia

•Płyta: Element może przyjąć obciążenia prostopadłe do płaszczyzny.

•Ściana: Element może przyjąć obciążenia wzdłuż płaszczyzny.

Dostępne definicje są stałe i nie można ich zmienić.

Właściwy wybór zależy od oprogramowania do analizy konstrukcji, dla którego przygotowujemy model. Niektóre programy odfiltrowują elementy w oparciu o ustawienie zachowania konstrukcyjnego. Jeśli stwierdzisz, że wyeksportowane elementy 2D nie są importowane, może być konieczne dostosowanie ich definicji zachowania konstrukcyjnego w ARCHICADzie.

Definicja może być całkowicie niezależna od narzędzia użytego do utworzenia elementu: zachowanie ściany pionowej można określić jako “płyta” lub “powłoka”; zachowanie stropu poziomego można określić jako “ściana”.

Ustawienie zachowania konstrukcyjnego nie ma żadnego wpływu na model fizyczny.

Zezwalaj na modyfikacje w oparciu o reguły - Element -2D

Domyślnie, wszystkie pola są zaznaczone:

•Pomiń małe otwory

•Rozciągnij i przytnij

•Odsunięcie

To oznacza, że odpowiednie dopasowania i filtr otworu określone w oknie dialogowym Reguł generowania będą miały wpływ na element 2D.

Zobacz Reguły generowania modelu analitycznego konstrukcji.

Aby wyłączyć element 2D z dopasowania: odznacz to pole (pola).

Własne odsunięcie

Jeśli pole Przesunięcie jest odznaczone:

Przedefiniuj mimośród elementu wzdłuż osi z (prostopadle do płaszczyzny elementu 2D) - graficznie lub wprowadzając wartość.

Zobacz Mimośród.

Przesunięcie i obrót

Zobacz Zwolnienia punktowe/liniowe.
