Mapuj przekroje SAF według nazwy

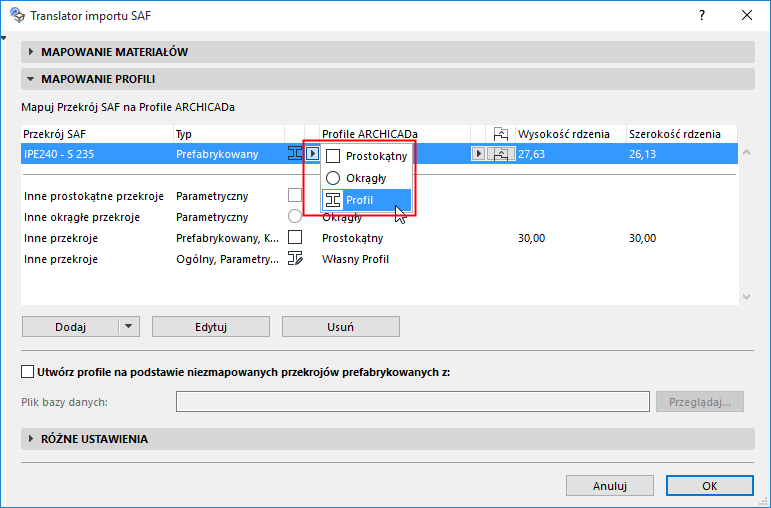

1.Z listy rozwijanej wybierz Profil.

2.Wybierz atrybuty Profilu bieżącego projektu. (Dostępne atrybuty Profili: z rdzeniem i używane z Belkami lub Słupami.)

Uwaga: Możesz użyć polecenia  Opcje > Profile złożone > Import standardowych profili stalowych aby dodać nowe atrybuty profili do projektu.

Zobacz także Standardowe profile stalowe dla słupów i belek.

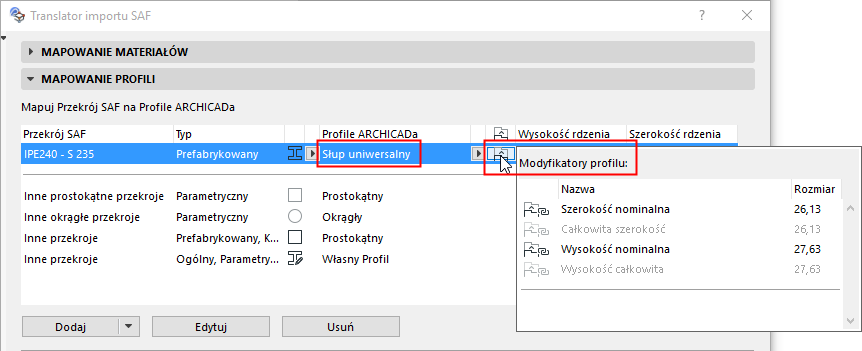

3.Wyświetl i edytuj według potrzeb modyfikatory odsunięcia Złożonego profilu w celu najlepszego dopasowania przyjmowanego Przekroju profilu.

Aby rozwinąć listę możliwych do mapowania przekrojów SAF: zobacz Dodaj przekroje SAF (Import SAF do ARCHICADa).

Automatyczne mapowanie przekrojów fabrycznych

W przypadku importowanych, fabrycznych profili SAF, które NIE są zmapowane według nazwy na liście Mapowanie profili: można aktywować automatyczne mapowanie w oparciu o domyślną bazę danych.

Zobacz Automatyczne mapowanie na podstawie pliku bazy danych (import SAF do ARCHICADa).
