Для элементов Стен, Перекрытий, Крыш и Оболочек можно использовать многослойные конструкции.
Назначение Многослойной Конструкции Стене, Перекрытию, Крыше или Оболочке
1.Откройте диалоговое окно Параметров Элемента одного из перечисленных типов.
2.В Панели Форма и Расположение выберите многослойный тип конструкции, нажав кнопку “Многослойная”.
3.Воспользуйтесь выпадающим меню, чтобы выбрать многослойную конструкцию. Обратите внимание на значок, указывающий на наличие или отсутствие Ядра в выбранной многослойной конструкции. (На данной иллюстрации значок указывает на то, что “Ядро Отсутствует”.)
Примечание: Многослойные конструкции могут использоваться для конкретных типов элементов (Стен, Перекрытий, Крыш, и/или Оболочек) при помощи переключателя “Использовать для”, находящегося в диалоге Параметры > Реквизиты Элементов > Многослойные Конструкции. Выпадающий список Многослойных Конструкций, присутствующий в диалогах Параметров элементов, содержит только те конструкции, которые могут использоваться для данного инструмента. Для настройки и управления Многослойными Конструкциями воспользуйтесь командой Параметры > Реквизиты Элементов > Многослойные Конструкции

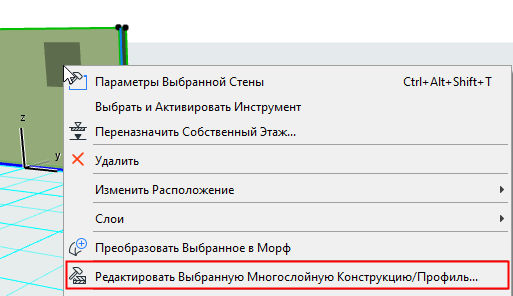

•Вы можете также получить доступ к редактированию выбранной многослойной конструкции при помощи контекстного меню:
4.Выбранная многослойная конструкция будет применена для текущего выбранного или вновь создаваемого элемента.
Примечание: Настройки Неполного Показа Конструкций модели учитываются при отображении многослойных элементов.
Составляющие Многослойных Конструкций
Многослойные конструкции состоят из слоев. Многослойная конструкция может содержать не более 48 слоев.
Слои разделяются "линиями-разделителями". Сами конструкции ограничиваются "линиями контуров".
Многослойные элементы могут состоять из одного и более конструктивных слоев, называемых Ядром, однако, наличие Ядра в конструкции не обязательно.
Назначение слоям функций “Ядро” или “Отделка” учитывается при Неполном Показе Конструкций.

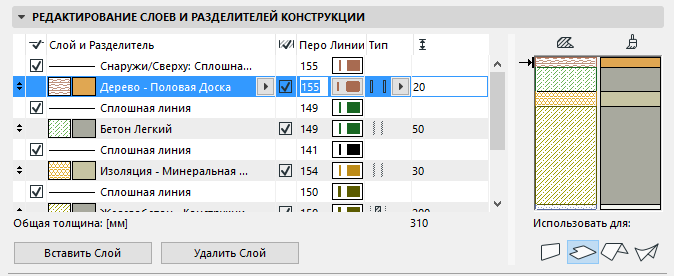

Настройка функций слоев многослойной конструкции осуществляется при помощи команды Параметры > Реквизиты Элементов > Многослойные Конструкции.
Диалоговое Окно Многослойные Конструкции
