Функция Неполного Показа Конструкций позволяет управлять отображением элементов на основе конструктивных функций их компонентов.
Например, при обмене данными с другими участниками проектирования может потребоваться отобразить только несущие конструкции или только несущие слои многослойных элементов.
Для переключения способа Неполного Показа Конструкций выполните одно из следующих действий:

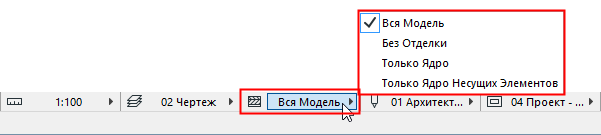

•Воспользуйтесь выпадающим списком Неполного Показа Конструкций, находящимся в Табло Оперативных Параметров.

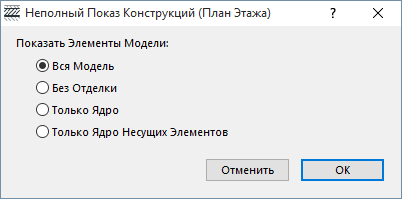

•Воспользуйтесь меню Документ > > Неполный Показ Конструкций, чтобы выбрать параметры, которые будут применены для текущего окна (эти параметры могут быть сохранены для каждого отдельного вида).
Первые три варианта управляют отображением компонентов многослойных или сложных элементов и отделки колонн в соответствии с настройками конструктивной функции этих компонентов.
См. Назначение Компонентам статуса Ядра или Отделки.

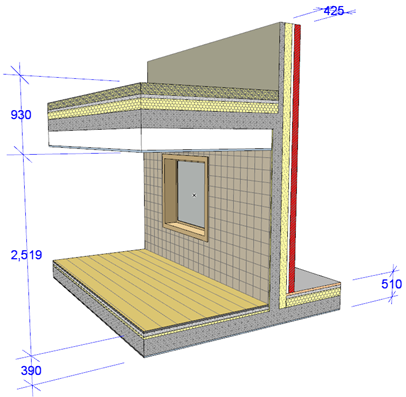

1.Вся Модель: данный вариант показа, используемый по умолчанию, приводит к отображению всех элементов модели.

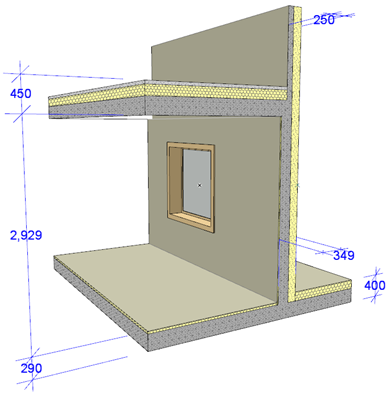

2.Без Отделки: Модель отображается без:
–слоев/компонентов "Отделки" и
–слоев отделки колонн, для которых выбрана конструктивная функция “Отделка”.

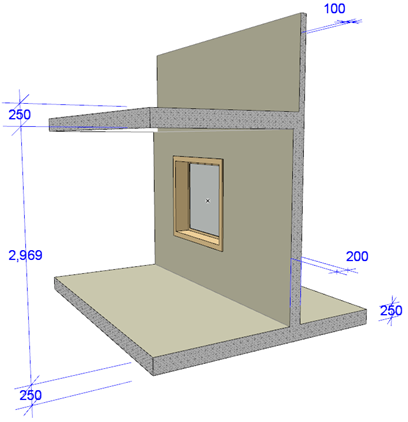

3.Только Ядро: Отображаются только несущие слои (доступно для многослойных и профилированных конструкций, а также для колонн со слоем отделки).
См. также Автоматическое Нанесение Размеров Слоев Многослойных/Профилированных Элементов.
4.Только Ядро Несущих Элементов. Этот вариант учитывает все конструктивные элементы (не только многослойные/сложные). При его активации не отображаются элементы, классифицируемые как "ненесущие" или "неопределенные".
При активации варианта "Только Ядро Несущих Элементов":
-Элементы, относящиеся к "ненесущим" и "неопределенным", скрываются; все "несущие" элементы отображаются.
-Для многослойных и сложных несущих конструкций активируется только показ слоев "ядра".
-Отделка колонн, классифицируемая как "Ядро" в диалоге Параметров Колонны, отображается вместе с ядрами колонн.
