Функция Сопоставления Моделей сопоставляет 3D-виды двух разных моделей или версий физической или Аналитической модели.
Для точной настройки 3D-видов воспользуйтесь диалогом Выбора Видов. Вы можете выбрать общий для обеих моделей 3D-вид или разные виды.
Выбор вида может иметь большое значение при Сопоставлении Моделей:
•Элемент может отображаться в одном виде, но не в обоих (например, в результате применения Фильтра Реконструкции или Неполного Показа Конструкций).
•Пересекающиеся элементы могут считаться измененными в одном виде и не измененными в другом - в зависимости от применяемых Комбинаций Слоев.
1.Воспользуйтесь командой меню Конструирование > Сопоставление Моделей, чтобы выбрать две версии модели.
2.В панели Сопоставления Моделей нажмите кнопку Выбора Вида.

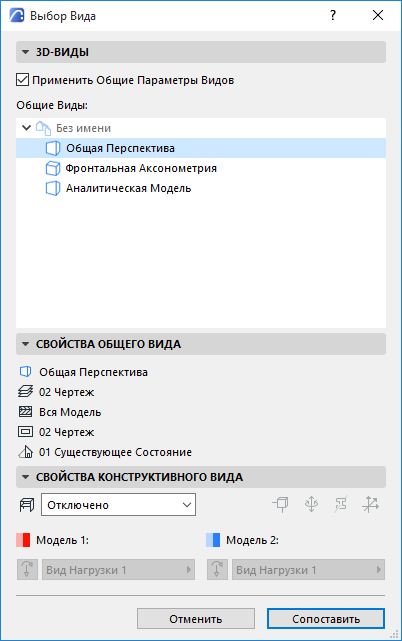

3.В результате будет открыт диалог Выбора Вида, содержащий объединенные Карты Видов обоих выбранных проектов.
4.Выберите вид (здесь используется общий для сопоставляемых моделей вид), затем проверьте Общие Свойства Вида в находящейся ниже панели.
Физический или Аналитическая Модель
По умолчанию в Сопоставлении Моделей участвуют виды Физических Моделей. Чтобы сопоставить виды Аналитических Моделей, воспользуйтесь переключателем в панели Свойств Конструктивного Вида.
Для получения подробной информации см. Сопоставление видов Аналитической Модели.

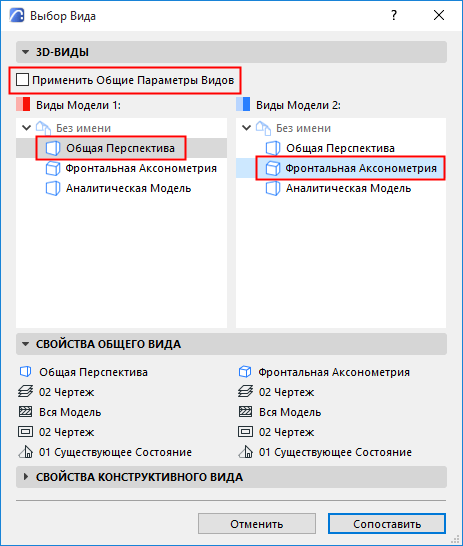

Для сопоставления двух различных 3D-видов:
1.Деактивируйте маркер “Применить Общие Параметры Видов”.
2.3D-виды каждой версии модели будут отображены рядом друг с другом.
3.Проверьте Общие Свойства Видов в расположенной ниже панели.
4.Выберите 3D-вид для каждой модели и нажмите кнопку Сопоставить.
