Фильтрация изменений, отображаемых в Панели Сопоставления Моделей
По умолчанию в панели Сопоставления Моделей приводятся все изменения 3D-модели, обнаруженные в процессе Сопоставления.
Воспользуйтесь кнопками Фильтрации, чтобы ограничить список отображаемых здесь изменений. Вы также можете выбрать предпочтительный формат списка.
Фильтрация по Критериям Элементов
Фильтрация по Наборам Параметров
Фильтрация по Критериям Элементов
Нажмите кнопку Фильтрации по Критериям, чтобы открыть выпадающий список критериев.
По умолчанию здесь выбран вариант Все 3D-элементы. Это означает, что в список Изменений Моделей включаются все элементы.
Чтобы ограничить список элементов, выберите вариант Специальный.
•В результате будет открыт диалог Найти и Проверить.

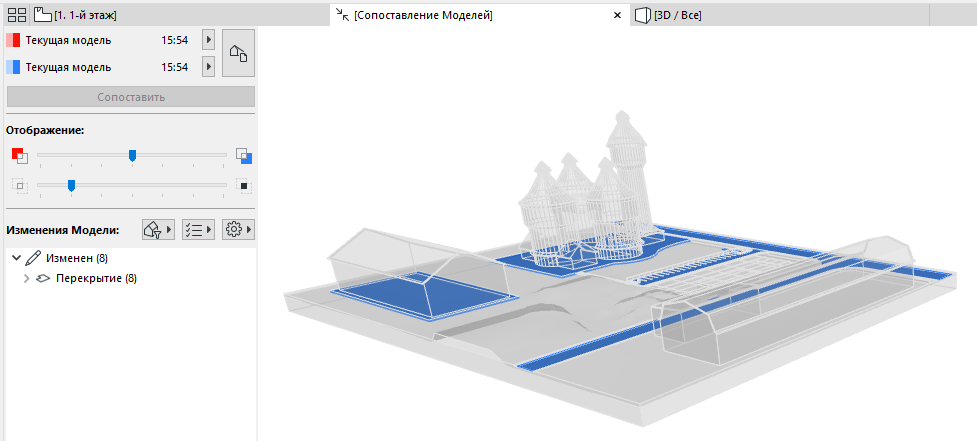

•Настройте критерии для элементов, например, чтобы включить в список только перекрытия.
Специальный набор критериев для фильтрации нельзя сохранить.
Если вы используете Отслеживание Изменений Проекта (в режиме Teamwork), то изменения элементов можно фильтровать по Подписке.
См. также Отслеживание Изменений в Teamwork.
Фильтрация по Наборам Параметров

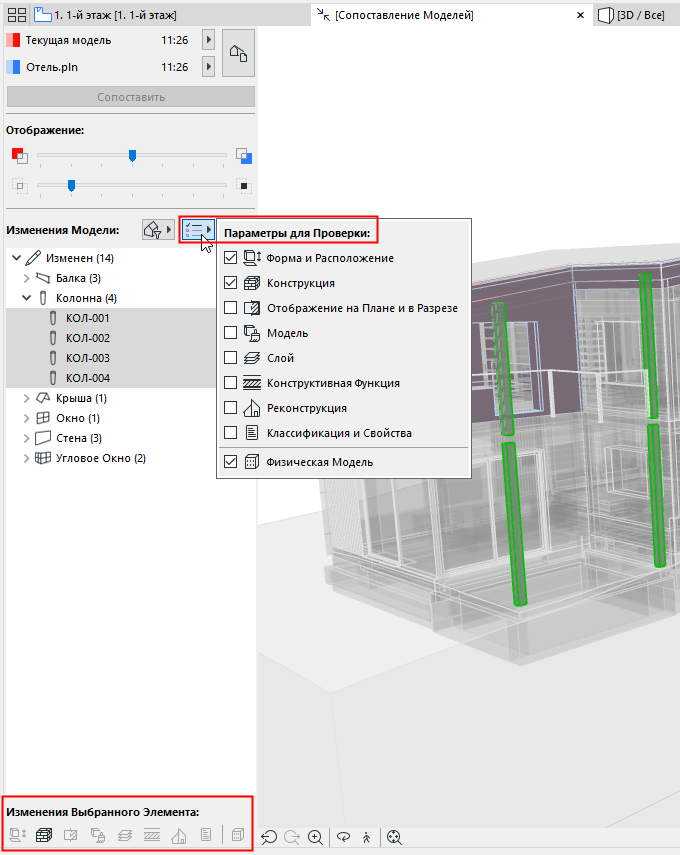

Активируйте/деактивируйте маркеры интересующих вас параметров. В результате в список будут включаться только элементы с изменившимся заданными параметрами.
Доступные наборы параметров зависят от типа Модели, выбранной в диалоге Выбора Вида: Физической или Аналитической Модели.
См. Выбор Видов для Сопоставления.
Наборы параметров, присутствующие в этом списке, полностью совпадают с “Изменениями Выбранного Элемента”, отображаемыми в нижней части панели.
Нажмите кнопку Параметров.
В выпадающем меню отметьте маркеры для настройки нужного формата списка.
Элементы можно перетаскивать в пределах списка.
•Статус (Новый/Измененный/Удаленный)
•Инструмент
•ID
•Источник
•Класс
