1.Воспользуйтесь командой меню Файл > Взаимодействие > Объединить и укажите место поиска: Из Файла или Из BIMcloud.
2.В диалоге Объединения файла укажите путь к файлу DXF или DWG.
3.Нажмите кнопку Открыть.

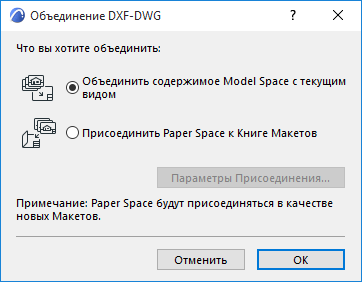

4.В результате будет открыт диалог Объединения DXF-DWG. Возможен выбор одного из двух вариантов:
•Объединить содержимое Model Space с текущим видом: выберите этот вариант, чтобы объединить Пространство Модели (Model Space) файла DXF-DWG с проектом ARCHICAD. Вид Сверху элементов AutoCAD из Пространства Модели DXF-DWG будет сгенерирован и размещен в проекте в виде 2D-элементов ARCHICAD.
В открывшемся диалоге настройте дополнительные параметры: Диалоговое окно Объединение DXF-DWG Model Space.

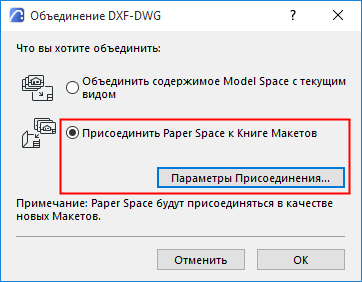

•Присоединить Paper Space к Книге Макетов: выберите этот вариант, чтобы включить Пространство Бумаги (Paper Space) файла DXF-DWG в Книгу Макетов ARCHICAD.
–Определения Пространства Бумаги будут преобразованы в Макеты ARCHICAD.
–Если Пространство Бумаги файла DXF-DWG содержит чертежи форматов, отсутствующих в ARCHICAD, то будут созданы новые Основные Макеты соответствующих размеров.
–Содержимое DXF-DWG Viewport будет преобразовано в Чертежи и размещено на Макетах. Эти Чертежи будут недоступны для редактирования, и в Менеджере Чертежей ARCHICAD они будут иметь статус “вложенных”.
–Начерченные в Пространстве Бумаги элементы будут преобразованы в элементы ARCHICAD и размещены непосредственно на Макетах.
Нажмите кнопку Параметры Присоединения, чтобы настроить дополнительные параметры.

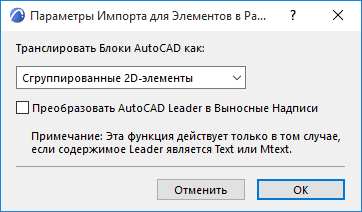

Транслировать блоки AutoCAD как.
выберите один из перечисленных ниже вариантов:
•2D-элементы
•Сгруппированные 2D-элементы
•Библиотечные Элементы
См. Параметры Открытия (Параметры Трансляции DXF/DWG).
Преобразовать AutoCAD Leader в выноски: активируйте этот маркер, чтобы выполнить преобразование в процессе Объединения файлов.
Если этот маркер не отмечен, то AutoCAD Leader преобразуются в простые 2D-элементы ARCHICAD.
Примечание: этот маркер также присутствует в диалоге Параметров Трансляции DXF-DWG (в разделе Специальные Функции > Дополнения к Открытию). См. Специальные Функции (Параметры Трансляции DXF/DWG).
