Чтобы открыть диалог Параметров 3D-документа, выполните одно из следующих действий:
•Воспользуйтесь командой контекстного меню любого 3D-документа, присутствующего в Навигаторе
•Нажмите кнопку Параметры, отображаемую в нижней части Навигатора при выборе 3D-документа в Карте Проекта
•Воспользуйтесь командой контекстного меню, открываемого при щелчке правой кнопкой мыши в окне 3D-документа
•Активируйте команду меню Документ > Инструменты Документирования > Параметры 3D-документа
Для получения дополнительно информации см. 3D-документы.

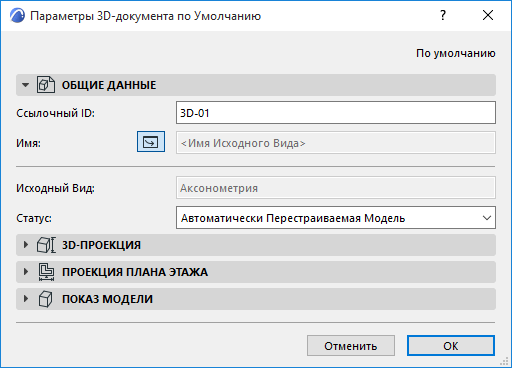

Панель Общие данные 3D-документа
Ссылочный ID: ID присваивается по умолчанию, но вы можете изменить его вручную при помощи данного поля.
Имя: отображается в панели Навигатора и названии вкладки 3D-документа.
•В диалоговом окне Параметров 3D-документа по умолчанию можно также активировать значок Имя исходного вида: что автоматически приведет к назначению исходного вида в качестве имени вновь создаваемого 3D-документа.
Примечание: Таким образом будет присвоено только имя исходного вида на момент создания документа; оно не будет автоматически изменяться в случае изменения имени этажа. Впоследствии его можно заменить на любой другой текст.
Статус: определяет взаимосвязь между 3D-документом и моделью.
•Автоматически Перестраиваемая Модель: 3D-документ обновляется автоматически при каждом открытии или активации, если исходная модель была изменена.
•Вручную Перестраиваемая Модель: 3D-документ обновляется на основе модели только в случае активации команды меню Вид > Обновить > Перестроить из Модели (эта же команда присутствует в контекстном меню 3D-документа и в контекстном меню элемента 3D-документа в Карте Проекта).
Примечание: 3D-документы не могут быть чертежами.
Панель 3D-проекция 3D-документа
Эта панель доступна только при выборе 3D-документа, созданного на основе 3D-окна.
В панели содержится следующая информация:
•об исходном 3D-окне выбранного 3D-документа (ограничен ли он при помощи бегущей рамки/выборки или нет); и
•о текущем 3D-окне (ограничено ли оно при помощи бегущей рамки/выборки или нет)
Следующие три элемента управления позволяют переопределить выбранный 3D-документ:
См. Переопределение 3D-документа.

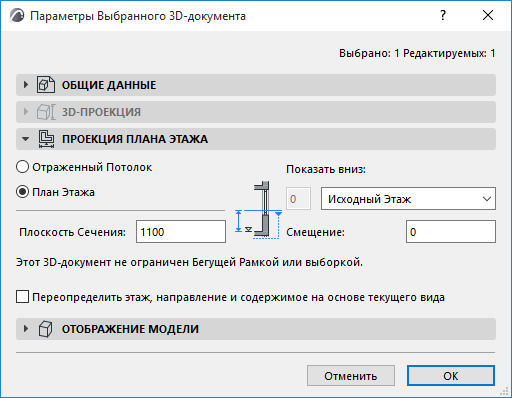

Панель Проекция плана этажа 3D-документа
В панели располагаются элементы управления 3D-документами, созданными на основе Проекции Плана Этажа.
Исходный Вид: Отображает имя Исходного вида Плана этажа, на основе которого создан 3D-документ.
Направление: Выберите направление показа относительно плоскости сечения:

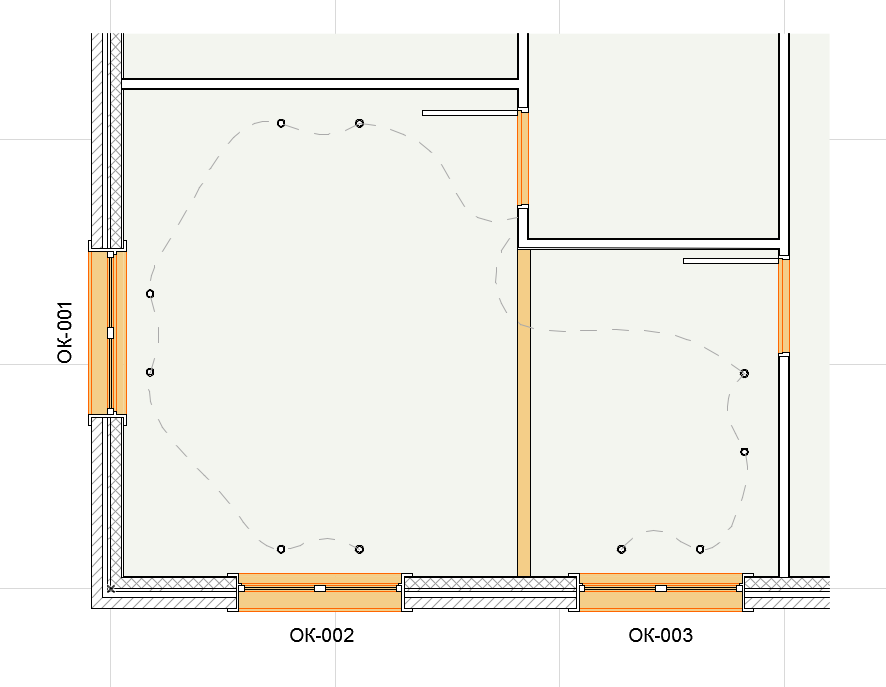

•Отраженный потолок “Вверх” относительно плоскости сечения. Будет показываться в зеркальном отображении часть модели, лежащая выше.
Определите глубину проекции: например, показать вверх выше на 1 этаж.
При желании укажите положительное или отрицательное значение смещения относительно предела этажа проекции.

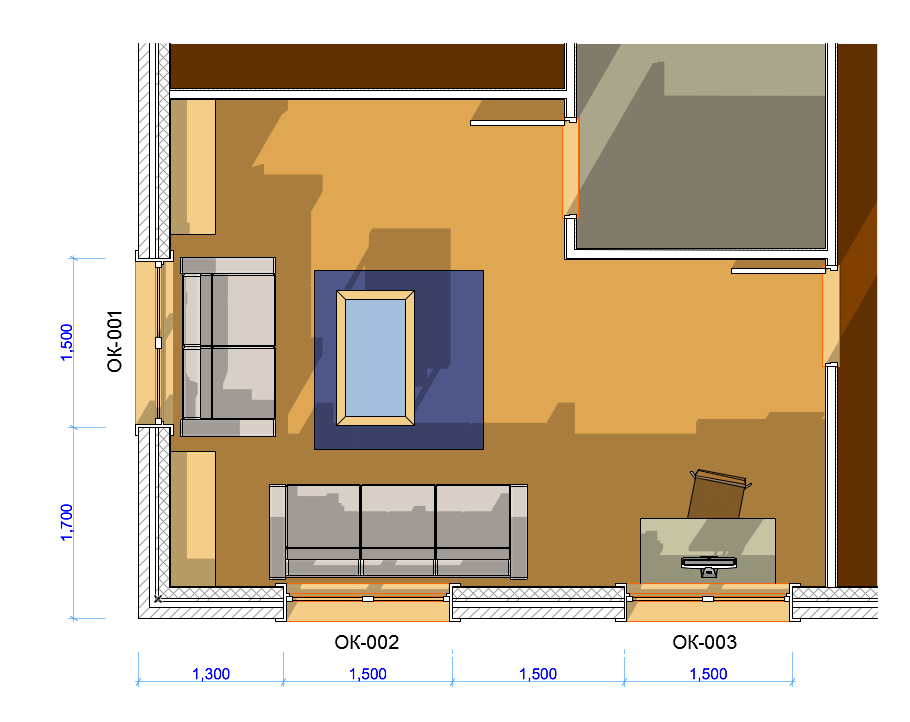

•План этажа: “Вниз” относительно плоскости сечения (к полу): например, показать вниз ниже на 1 этаж.
При желании укажите положительное (вверх) или отрицательное (вниз) значение смещения относительно предела этажа проекции.
Высота плоскости сечения Задайте высоту плоскости сечения, относительно которой будет создана Проекция Плана этажа. Высота Плоскости сечения измеряется от уровня этажа, являющегося исходным для данного 3D-документа.
Информация о Выборке/Бегущей рамке: В диалоговом окне содержится информация об исходном Плане этажа выбранного 3D-документа. Здесь показывается, был ли ограничен План этажа выборкой или бегущей рамкой в момент создания 3D-документа: это приводит к ограничению содержимого 3D-документа.
Примечание: Исходный План этажа может не соответствовать текущему Плану этажа.

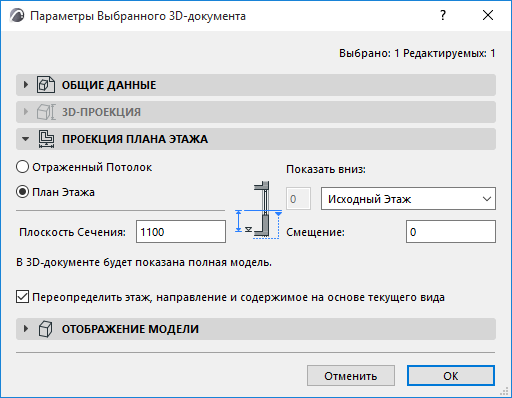

Если был отмечен расположенный ниже маркер Переопределить, будет отображена информация о том, что переопределенный документ будет обрезан или что он будет содержать полное отображение модели.
Панель Отображение Модели в 3D-документе
См. Отображение Модели (Виды Сечений).
Внимание: эти настройки применяются для 3D-документа и не зависят от его исходного окна.
Невидимые Ребра
Активируйте этот маркер, чтобы отобразить скрытые в данном виде ребра элементов.
Задайте Тип и Перо Линий Невидимых Ребер.
Показать на Плоскости Сечения: этот маркер управляет отображением скрытых линий, которые могут совпасть с плоскостью сечения или с диапазоном показа границ.
Контуры Элементов на Границах 3D-документа (для 3D-документов на основе Плана Этажа)
Активируйте этот маркер, чтобы создать линии контуров в тех местах, где элементы выходят за границы 3D-документа.
При необходимости можно заменить тип линии и перо.
