Параметры Объектов Библиотечных Элементов
Для размещения Библиотечных Элементов используются следующие инструменты ARCHICAD:
•Объект
•Источник Света
•Дверь
•Окно
•Световые Люки
•Угловое Окно
•Окончание Стены
•Инструменты MEP
Для ознакомления со специфическими параметрами библиотечных элементов см. следующие разделы:
В левой части диалогов Параметров всех Библиотечных Элементов присутствуют идентичные функции. Ниже дается описание этих функций.
Настройка Панелей Диалоговых Окон
Просмотр Библиотеки/Просмотр Избранного
Предпросмотр Элементов (Список или Значки)
Просмотр и Применение Параметров
Поиск Библиотечных Элементов в Библиотеке/Избранном/на Портале BIM Components
Настройка Просмотра Библиотеки
Настройка Просмотра Избранного
Просмотр Папок и Подпапок (Просмотр Библиотеки)
Настройка Панелей Диалоговых Окон
•Сделайте двойной щелчок на вертикальном разделителе или нажмите на черную стрелку, чтобы скрыть или отобразить область просмотра
•Переместите горизонтальный разделитель или сделайте на нем двойной щелчок мышью, чтобы изменить размеры или скрыть область просмотра иерархии папок

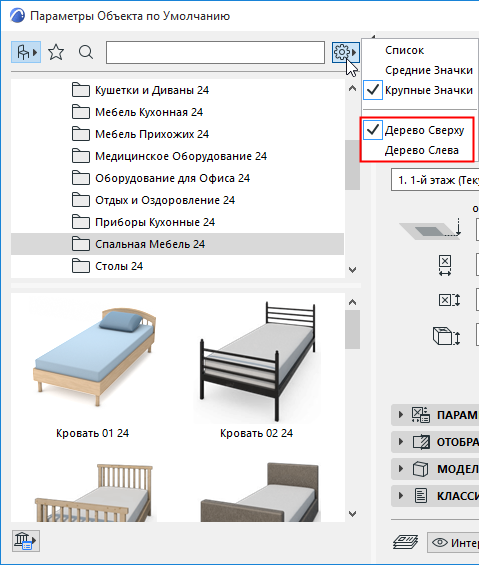

•Выпадающее меню режима просмотра позволяет активировать расположение Дерева Сверху или Слева.
При отображении дерева иерархия папок автоматически скрывается.
Чтобы включить показ иерарахии папок, деактивируйте отображение дерева:
Отображается иерархия папок, показ дерева отключен
Просмотр Библиотеки/Просмотр Избранного
Область просмотра может отображаться в двух режимах:

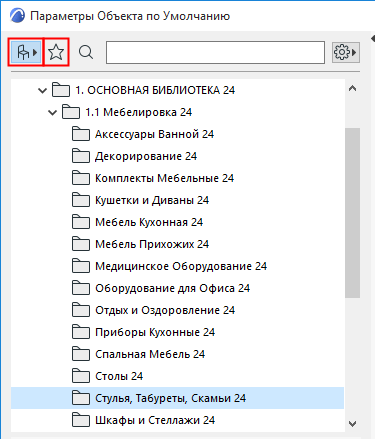

•Просмотр Библиотеки (пиктограмма стула). В этом случае Библиотечные Элементы отображаются в иерархической структуре папок Библиотеки. См. Настройка Просмотра Библиотеки ниже.

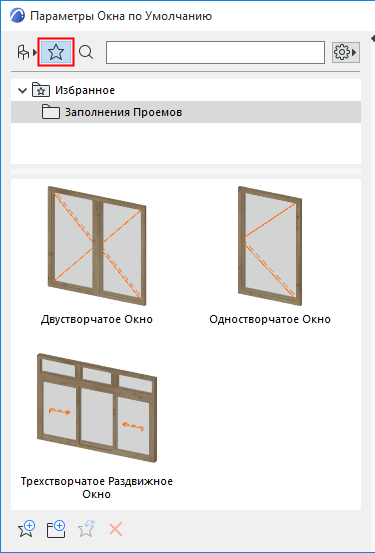

•Просмотр Избранного (пиктограмма звезды). Отображаются только Избранные Параметры текущего инструмента. См. Настройка Просмотра Избранного ниже.
Предпросмотр Элементов (Список или Значки)

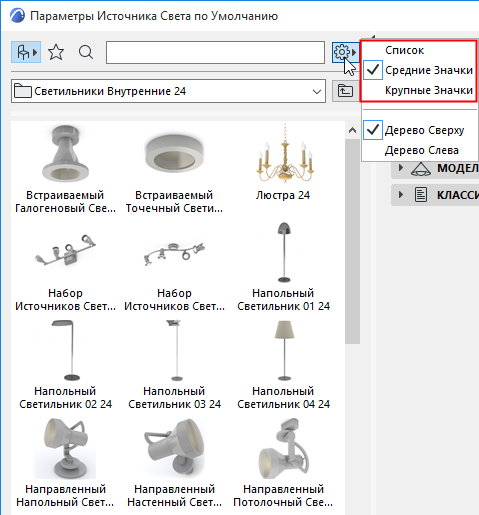

Воспользуйтесь выпадающим меню Настроек, чтобы выбрать отображение Библиотечных Элементов виде Списка, Средних Значков или Крупных Значков.

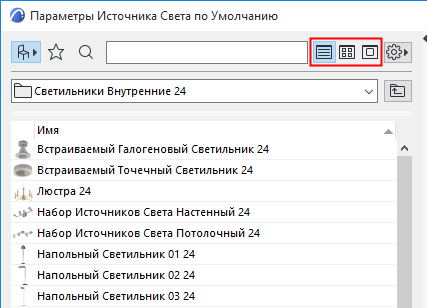

При увеличении размеров Панели по горизонтали эти команды отображаются в виде кнопок.
Примечание: Активировав отображение в виде Списка, вы можете отсортировать его в алфавитном порядке, сделав щелчок на заголовке столбца Названий.
Просмотр и Применение Параметров
Сделайте щелчок на любом библиотечном элементе в области браузера, чтобы отобразить его параметры в правой части диалога.
Наименование текущего библиотечного элемента отображается жирным шрифтом.
Восстановить Исходные Параметры

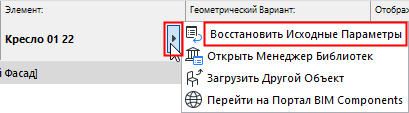

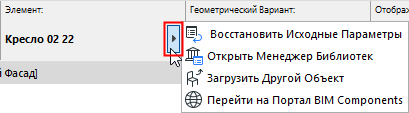

Если вы изменили параметры какого-либо Библиотечного Элемента, то вы можете применить его изначальные настройки при помощи команды Восстановления Исходных Параметров, находящейся в Информационном Табло:
Поиск Библиотечных Элементов в Библиотеке/Избранном/на Портале BIM Components
См. Поиск библиотечного элемента.
См. Поиск по Избранным Параметрам.
Настройка Просмотра Библиотеки
В режиме Просмотра Библиотеки все элементы отображаются в иерархической структуре папок Библиотеки.
Нажав и удерживая кнопку Просмотра Библиотеки, вы можете активировать просмотр папок (используется по умолчанию) или просмотр по подтипам:
Для получения информации о подтипах см. Про подтипы объектов GDL.
Наведите курсор на библиотечный элемент, чтобы увидеть его название и место расположения в библиотеке.

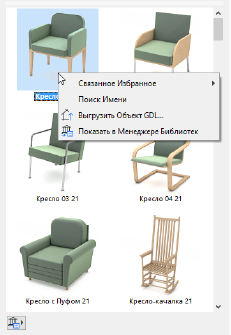

Для библиотечных элементов, располагающихся в загруженных библиотеках, доступны следующие команды контекстного меню:
–Команда Поиск по Имени активирует функцию поиска Библиотечных Элементов по имени.
–Команда Выгрузить Объект GDL предназначена для загрузки библиотечного элемента на портал BIM Components.
См. Выгрузка Объекта на BIM Components.
–Активация команды Показать в Менеджере Библиотек приводит к открытию Менеджера Библиотек и выбору в нем соответствующего элемента.
См. также Менеджер Библиотек.

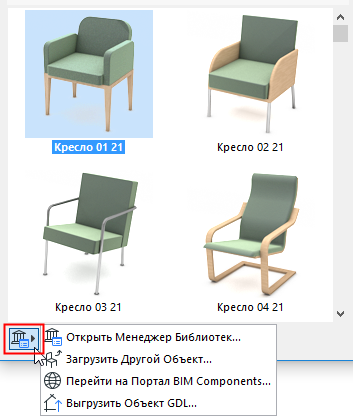

В нижнем левом углу присутствуют следующие команды:
•Открыть Менеджер Библиотек
•Загрузить Другой Объект
•Перейти на Портал BIM Components
•Выгрузить Объект GDL (при выборе библиотечного элемента)
Примечание: Некоторые из этих команд также присутствуют в выпадающем меню Информационного Табло Библиотечного Элемента.
Настройка Просмотра Избранного
В режиме просмотра Избранного в диалоге Параметров отображаются только Избранные Параметры текущего инструмента.
Для получения общей информации см. Избранное.

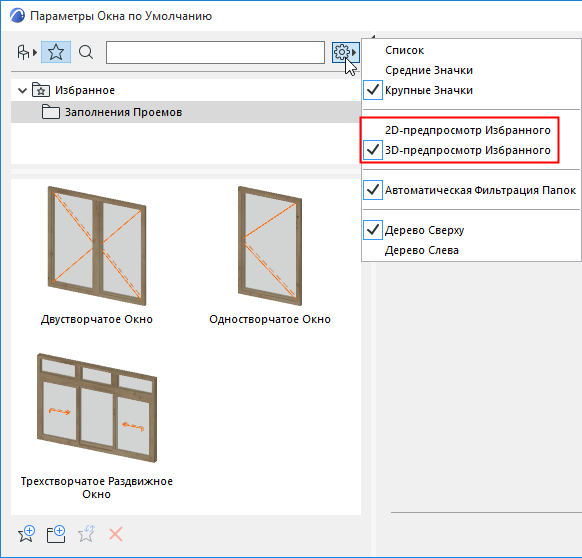

•Выпадающее меню Дополнительных Настроек позволяет выбрать 2D или 3D-предпросмотр Элементов Избранного.
Примечание: Для временного переключения между 3D и 2D-предпросмотром Избранных Параметров наведите курсор на элемент и нажмите клавишу Shift.
•При наведении курсора на Элемент Избранного отображается краткая информация о библиотечном элементе.
•Сделайте щелчок на Элементе Избранного, чтобы просмотреть/отредактировать его параметры в панелях справа.

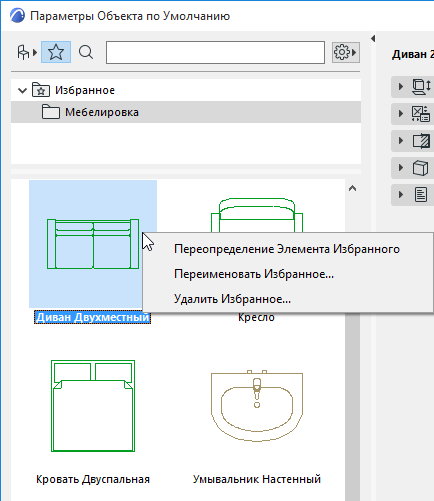

•Доступные команды контекстного меню:
–Переопределение Элементов Избранного: Выберите эту команду для Переопределения Элемента Избранного на основе текущих параметров (отображаемых в правой части диалога Параметров Объекта).
–Переименовать Избранное
–Удаление Элементов Избранного: Перед удалением появляется предупреждающее сообщение.

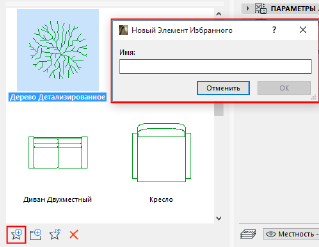

Нажмите кнопку Новый Элемент Избранного, находящуюся в нижней части диалога Параметров Библиотечного Элемента (просмотр Избранного), чтобы сохранить новый Элемент Избранного на основе текущих Параметров Библиотечного Элемента:
Кроме того, здесь отображается кнопка Создания Новой Папки Избранного.
Дополнительные функции управления Избранными Параметрами доступны в Панели Избранного.
Панель Избранного и Редактирование одного или нескольких Элементов Избранного.
