Les Options localisation sont disponibles :
•dans Options > Préférences du projet > Options localisation
•dans le menu contextuel du Nom du projet dans le Navigateur

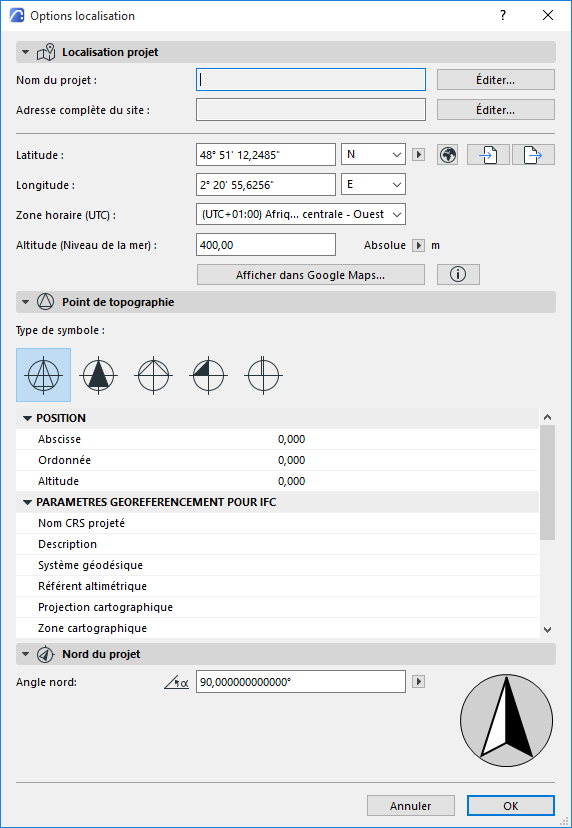

Options localisation comporte trois volets :
Nom du projet et Adresse complète du site proviennent du dialogue Infos Projet.
Cliquez sur Editer pour modifier ces données en ouvrant le dialogue Informations Projet.
Voir Information Projet.
Saisissez la Latitude et la Longitude de l'Emplacement du projet.
•Pour une précision maximale (par ex. pour les besoins de l'Estimation énergétique), identifiez et entrez les données de latitude/longitude précise pour l'emplacement de votre projet.
•Cliquez sur les menus déroulants pour faire alterner la Latitude nord et sud et la Longitude est et ouest.
•Choisissez votre unité de mesure préférée dans le menu qui apparaît.
Fuseau horaire
Choisissez un fuseau horaire pour l'Emplacement du projet exprimé selon un décalage positif ou négatif par rapport à l'UTC (Temps universel coordonné), avec le nom du fuseau horaire correspondant.
Altitude
Saisissez l'altitude de l'emplacement du projet dans les unités souhaitées.
•L'altitude est utilisée comme référence de Niveau de la mer pour votre projet, dans Options > Préférences du projet > Niveaux de référence.
•Les données altimétriques sont utilisées quand vous exportez le projet aux formats SketchUp et Google Earth.
Voir SketchUp (.skp) et Google Earth (.kmz).
Utilisez ville prédéfinie comme données d'emplacement

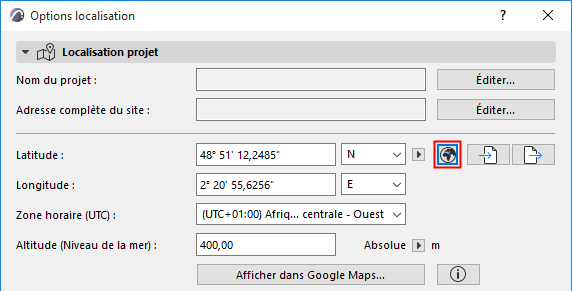

Une manière rapide de saisir les données de l'emplacement consiste à choisir une ville prédéfinie : cliquez sur l'icône en forme de globe pour ouvrir les Villes.
Remarque : Pour éditer la liste des villes prédéfinies et leurs données associées, choisissez la commande Options > Attributs élément > Gestionnaire d'attributs.
Voir Gestionnaire d'attributs.
Choisir une ville a les effets suivants :
•Les champs Latitude, Longitude et Fuseau horaire sont remplis
•La Position du soleil est mise à jour dans Points de vue et les Caméras
Voir aussi Position du soleil.
Remarque : Pour une précision encore plus grande, il est préférable d'utiliser les données de latitude/longitude exactes de l'emplacement de votre projet au lieu d'une ville prédéfinie.
Utiliser Google Maps pour visionner et rechercher les données d'emplacement
Si vous avez une connexion internet : cliquez sur Afficher dans Google Maps pour visionner l'emplacement du projet tel qu'il a été défini par vos données de latitude/longitude.

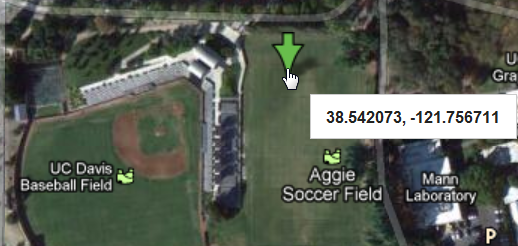

Pour rechercher les données précises en utilisant Google Maps, faites un zoom avant sur l'emplacement souhaité. Faites un clic droit pour ouvrir le menu contextuel, puis choisissez “Plus d'infos sur cet endroit” pour visionner (et copier, si nécessaire) les données de latitude/longitude.
Importer/Exporter Options localisation (XML, SketchUp, Google Earth)
Utilisez les boutons Importer et Exporter pour transférer les données d'Options localisation au format XML, Google Earth (.kmz) ou SketchUp (.skp).
Chacun des trois formats peut être utilisé lors du transfert d'informations entre projets ARCHICAD. Les formats Google Earth et SketchUp permettent également à l'utilisateur d'aligner leurs modèles ARCHICAD avec des modèles SketchUp et Google Earth.
•Le format XML intègre et importe la longitude, la latitude, le format d'affichage des angles, le fuseau horaire, l'altitude et son unité, la direction et l'affichage du nord.
•Le format Google Earth (.kmz) intègre la longitude, la latitude et l'altitude sous forme de repère unique. La fonction d'importation lit également les données de longitude et de latitude à partir des fichiers .kmz contenant un repère unique. L'altitude sera également importée, à condition d'être exprimée en mode absolu (et non en mode relatif ou fixé).
•Le format SketchUp (.skp) exporte et importe la longitude, la latitude, l'altitude, la direction du nord et le fuseau horaire. Les données Adresse du site :-ville et Adresse du site :-pays sont exportées mais elles ne sont pas importées).
Pour en savoir davantage sur SketchUp :
•importer : voir SketchUp (.skp)
•fusionner : voir Fusionner fichier SketchUp (.skp)
•exporter : voir SketchUp (.skp)
Pour en savoir davantage sur Google Earth :
•importer : voir Google Earth (.kmz)
•fusionner : voir Fusionner un fichier Google Earth (.kmz)
•exporter : voir Google Earth (.kmz)
•Choisissez un Type de symbole pour le Point de topographie du projet.
•Définissez les données de position et de géoréférencement.
Voir Point de topographie.
Définir Nord du projet (dialogue Options Emplacement)
Saisissez ici une valeur d'angle d'Azimut ou faites glisser le curseur en forme de compas.

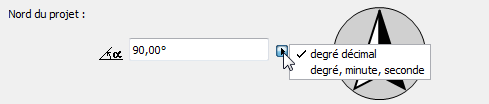

Dans le menu déroulant, choisissez une unité d'affichage pour le Nord du projet.
Remarque : La précision d'unité dépend de la Précision d'unité angulaire définie dans Options > Unités de travail.
Définir nord du projet (graphiquement)
La commande Définir nord du projet est disponible dans
•Options > Préférences du projet > Définir nord du projet
•la barre d'outils Standard (menu Point de topographie)
•dans le menu contextuel du Nom du projet dans le Navigateur

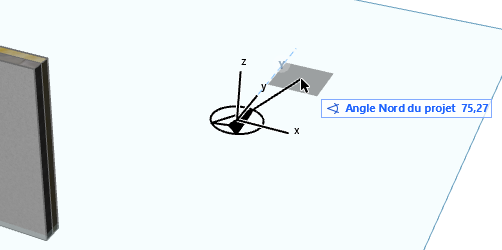

Sur le Plan ou dans la Fenêtre 3D :
1.Cliquez pour afficher l'icône Nord du projet.
2.Déplacez le curseur pour définir le Nord du projet.
La coordonnée d'angle nord du Point de topographie est ajustée en conséquence.
La valeur du Nord du projet joue un rôle dans les cas suivants :
•Les calculs de la fonction Estimation énergétique.
•Certaines Marques d'Elévation intérieure incluent un texte qui affiche la valeur du Nord du projet.
•Placé dans le projet, l'objet Symbole Nord (de la Bibliothèque ARCHICAD) reflète la valeur du Nord du projet. (Vous devez cocher la case “Suivre Nord du projet” dans le dialogue de paramétrage de l'objet.)
•Si vous utilisez les unités de Navigation (dans Options > Préférences Projet > Unités de travail et niveaux), le Nord de la Palette de coordonnées et de l'Inspecteur aura la même direction que celle définie dans ce dialogue.
•L'Azimut soleil sera calculé par rapport au Nord du projet (l'Est étant à 0,00 degrés).
La position du soleil est définie dans le dialogue Points de vue. Voir Position du soleil.
