Le Point de topographie d'ARCHICAD peut servir de point de référence commun pour rendre plus facile la coordination de modèles provenant de programmes différents.
Dans quelques pays, l'utilisation d'un point de référence spécifique est toujours requis pour définir le projet.
Le Point de topographie peut également être utilisé
•pour aligner l'origine de l'XREF (dans le dialogue Options Attacher Xref)
•pour aligner un Module lié (dans le dialogue Placer lien)
•pour aligner l'emplacement du Site IFC d'un modèle IFC exporté (voir Exporter position modèle IFC par :)
Le Point de topographie est intégré aux flux d'activités de coordination d'ARCHICAD, y compris dans les processus liés à BCF, DXF, DWG et IFC qui peuvent désormais utiliser les données de Point de topographie natif du projet.
Dans Teamwork : Pour éditer le Point de topographie, commencez par réserver les Options Emplacement.

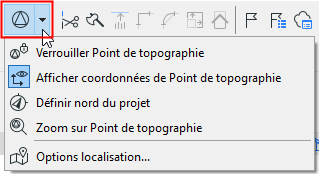

Commandes de Point de topographie dans la barre d'outils Standard
Afficher/Masquer Point de topographie
Cliquez sur la commande pour afficher le Point de topographie.
Par défaut, le Point de topographie se trouve à l'Origine du projet.
Cliquez et glissez pour le déplacer.
Verrouiller Point de topographie
Utilisez ceci pour empêcher son déplacement ou modification accidentelle.
Zoom sur Point de topographie
Zoome sur le Point de topgraphie sur le Plan.
Afficher coordonnées de Point de topographie
Affiche les coordonnées du Point de topographie dans le projet à droite du Point de topographie.
Les coordonnées utilisent les Unités de travail du projet pour les dimensions de longueur.
Pour définir les données de position : voir Symbole et position du Point de topographie.

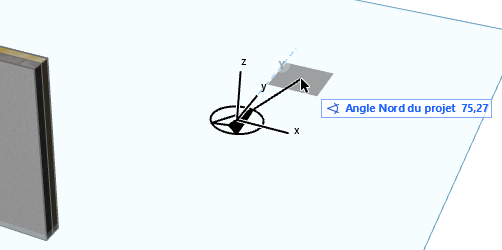

Définir nord du projet
Sur le Plan ou dans la Fenêtre 3D :
1.Cliquez pour afficher l'icône Nord du projet.
2.Déplacez le curseur pour définir le Nord du projet.
La coordonnée d'angle nord du Point de topographie est ajustée en conséquence.
Editer coordonnées de Point de topographie
Utilisez l'une des méthodes suivantes :
•Cliquez sur le Point de topographie et saisissez les coordonnées dans l'Inspecteur qui apparaît
•Cliquez et glissez le Point de topographie
•Faites subir une rotation au Point de topographie (voir ci-dessous)
•Utiliser les Options de Localisation (Options > Préférences du projet)

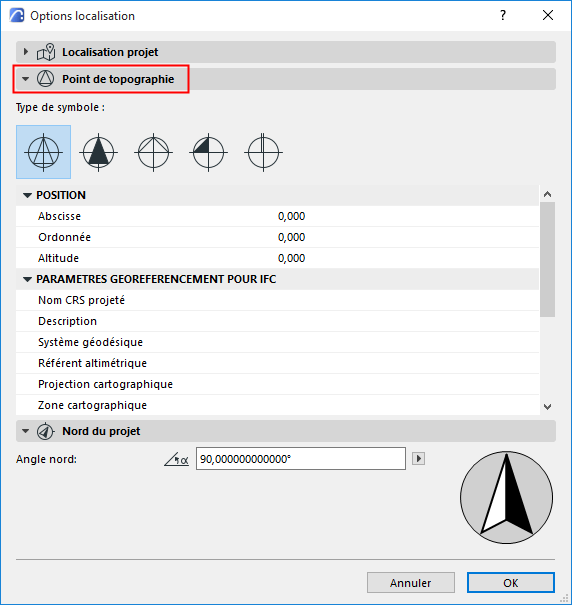

Symbole et position du Point de topographie
1.Allez au volet Point de topographie dans Options localisation
•dans Options > Préférences du projet > Options localisation
•dans le menu contextuel du Nom du projet dans le Navigateur
2.Choisissez un Type de symbole pour le Point de topographie du projet
3.Définissez les données de position : Les valeurs d'abscisse, d'ordonnée et d'altitude sont mesurées par rapport à l'Origine du projet.
Géoréférencement
Ceci est un jeu de données d'emplacement utilisé dans l'échange de données IFC. Elles sont exportées comme des Propriétés IFC. Elles n'affectent pas l'emplacement du Point de topographie dans ARCHICAD.
–Exporter via IFC 2x3 : Les données sont exportées sous la forme de deux nouveaux Jeux de propriétés IFC.
–Exporter via IFC4 : De nouvelles entités IFC sont créées : IfcMapConversion et IfcProjectedCRS.
Pour plus d'informations, voir le Guide d'utilisation pour le géoréférencement dans IFC.

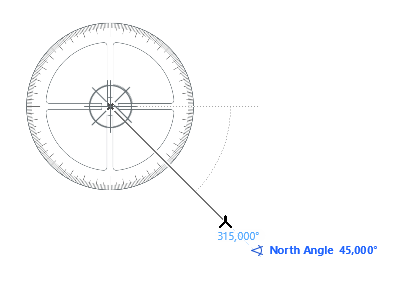

Rotation du Point de topographie
En Plan :
1.Placez le curseur sur le Point de topographie pour le présélectionner.
2.Dans le menu contextuel, choisissez Rotation de point de topographie, puis exécutez la rotation sur l'écran
Vous pouvez également utiliser la commande Edition > Rotation normale ou ajuster les valeurs de l'Inspecteur.
