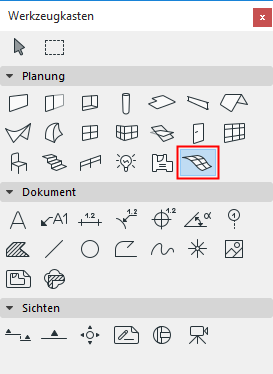

Sie können auf dem Grundriss oder im 3D-Fenster neue Freiflächen erstellen.
Siehe auch Vermesser-Daten (.xyz).
Das Infofenster enthält vier Geometriemethoden für die Erstellung von Freiflächen. Diese sind Polygon, Rechteck und gedrehtes Rechteck sowie gleichmäßig geneigte Gitterfläche.
In jedem Fall zeichnen Sie ein Freiflächenpolygon auf der Höhe der Freiflächen-Referenzfläche, die im Einstellungs-Dialogfenster definiert wurde.
•Die Geometriemethoden Polygon und Rechteck/Gedrehtes Rechteck funktionieren wie vergleichbare Bedienelemente für das Decken-Werkzeug.
•Die Methode gleichmäßig geneigte Gitterfläche ermöglicht Ihnen das schnelle Erstellen regelmäßiger Freiflächen mit geraden Flächen.
Nach Festlegung der Rechteckkontur der Freifläche wird automatisch das Dialogfenster für Freiflächen-Gitterlinien geöffnet.
–Teilungen: Im ersten Teil des Dialogfensters bestimmen Sie die Anzahl der Abschnitte in jeder Koordinatenrichtung.
–Höhe der Gitternetzecken: Legen Sie die Höhenwerte von drei Eckpunkten der Freifläche fest; die vierte wird automatisch erzeugt.
Sie können die Freifläche auswählen und ihre Punkte bearbeiten, neue Punkte hinzufügen oder einen Durchbruch erstellen.
Höhe eines Freiflächenpunktes bearbeiten
