Stützen-/Segmentstruktur definieren
Wählen Sie eine Stütze oder ein Stützen-Segment aus.

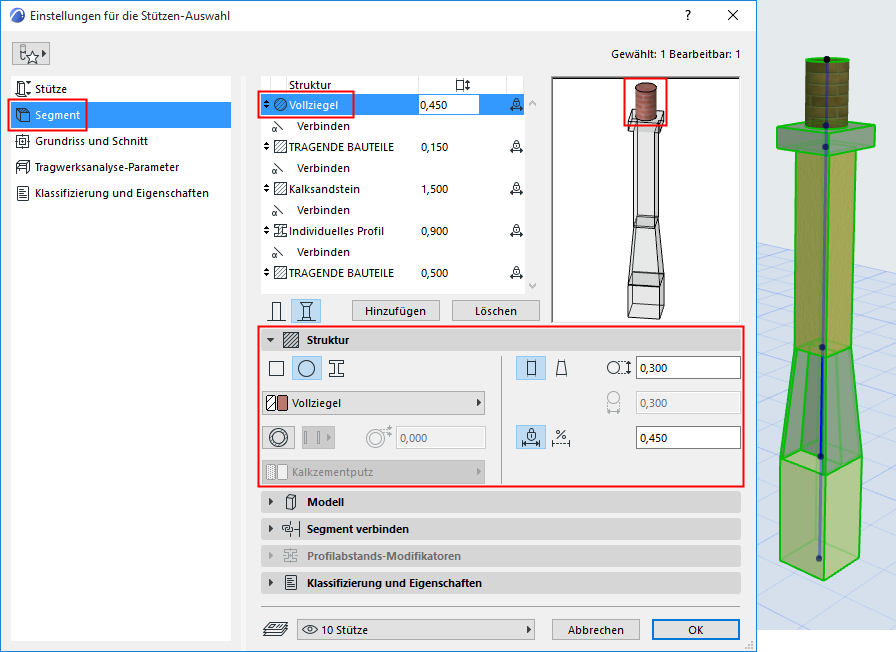

Verwenden Sie das Struktur-Teilfenster der Segment-Einstellungen, um ihre Struktureigenschaften und Länge (fest oder flexibel) festzulegen.
Für ein ausgewähltes Segment: Diese Einstellungen sind auch im Bearbeitungsmodus verfügbar.
Querschnitt
Klicken Sie auf eins der Icons, um den Segmentquerschnitt festzulegen.
•Rechteck
•Rund
•Komplexes Profil
Baustoff hinzufügen
Bei einer rechteckigen oder runden Stütze:
•Verwenden Sie das Popup-Menü zum Auswählen seines Baustoffs.

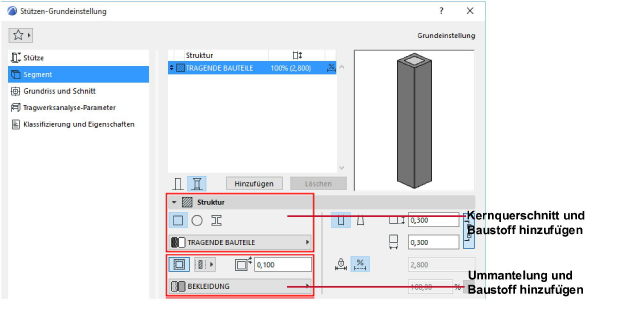

•Fügen Sie optional eine Ummantelung hinzu. (Siehe auch Kern und Ummantelung.)
Bei einer Profil-Stütze:
•Verwenden Sie das Popup-Menü zum Auswählen seines Profils.
Anmerkung: Dieses Popup-Menü zeigt nur diejenigen Profile, die im Profil-Manager als “Verfügbar für Stützen" definiert sind. Komplexe Profile werden erstellt unter Optionen > Element-Attribute > Profil-Manager.
Segmentlänge (Fest oder Flexibel)
Für jedes ausgewählte Segment: Definieren Sie seine Länge entweder als fest oder flexibel, indem Sie auf das entsprechende Icon im Struktur-Teilfenster klicken.

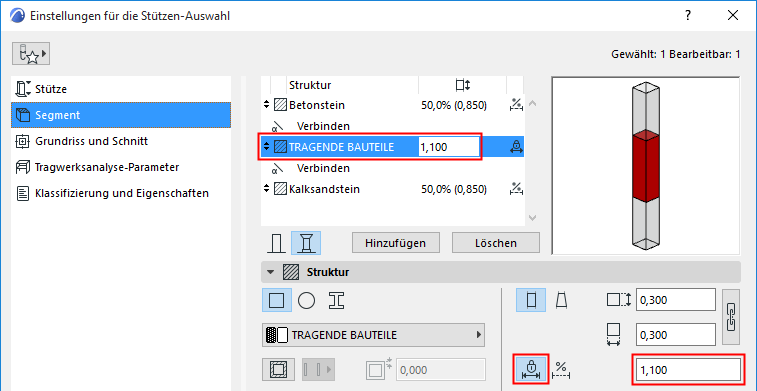

•Für Segmente mit fester Länge: Definieren Sie die Länge. Diese Länge bleibt auch bei einer Streckung der Stütze unverändert. (Sie können die Länge eines ausgewählten Segments auch in der Strukturliste eingeben.)

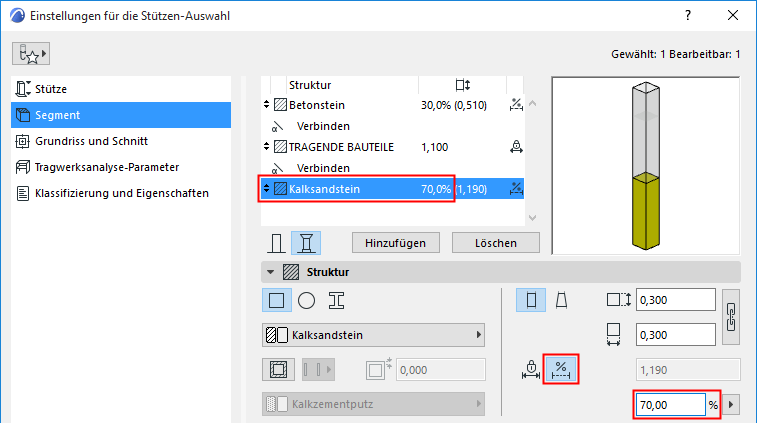

•Für ein flexibles Segment: Definieren Sie seine Länge als Prozentsatz aller flexiblen Segmente. (Die flexiblen Segmente ergeben zusammen 100%.) Die Segmentlänge ändert sich entsprechend, wenn die Stütze gestreckt wird.
Segmentlänge - In 3D bearbeiten
1.Wählen Sie die Stütze im 3D-Fenster aus.
2.Klicken Sie auf den Verbindungs-Fixpunkt (auf der Referenzachse der Stütze).

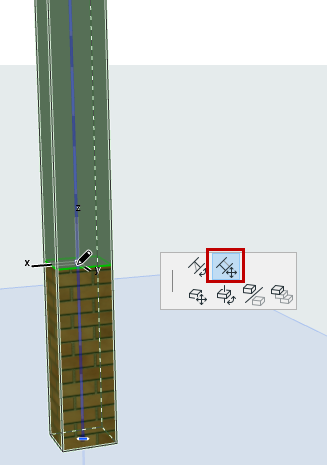

3.Verwenden Sie den Befehl Segmentverbindung verschieben aus der Pet-Palette, um die Segmentlänge anzupassen.
Anmerkung: Wenn Sie den Fixpunkt eines Segments auf ein angrenzendes Fixpunkt-Segment ziehen, wird es gelöscht.
Verjüngte Stütze oder verjüngtes Segment
