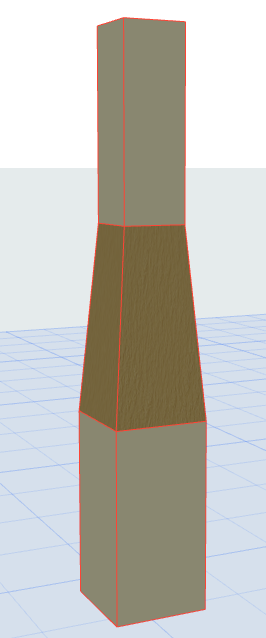

Verjüngte Stütze oder verjüngtes Segment
Sie können eine verjüngte Stütze erstellen oder ein einzelnes Stützensegment verjüngen.

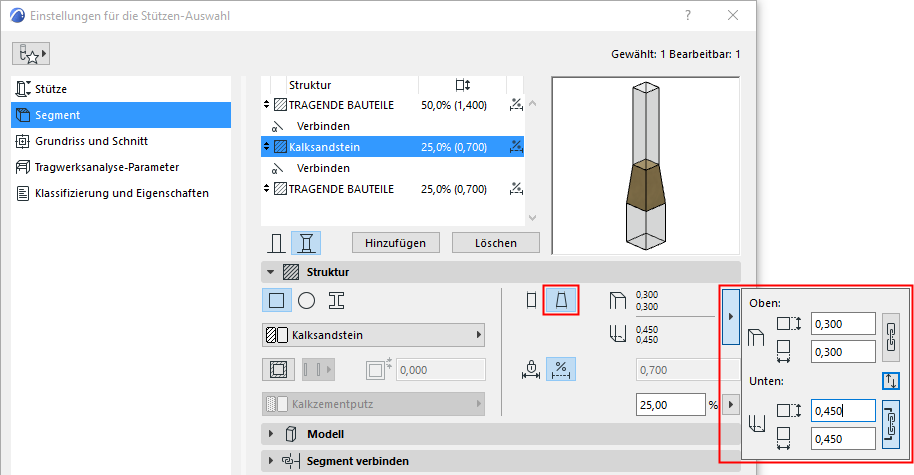

Verwenden Sie die Segment-Seite der Stützen-Einstellungen. (Für eine Multisegment-Stütze wählen Sie das zu verjüngende Segment aus.)
1.Wählen Sie im Struktur-Teilfenster die Option Verjüngte Geometrie.
2.Verwenden Sie das Popup-Fenster, um die Querschnittsmaße der verjüngten Stütze (Segment) oben und unten festzulegen.
–Verwenden Sie das Kettensymbol, um gleiche Höhen-/Breitenabmessungen zu erhalten.
–Über den Pfeil-Button kehren Sie die Verjüngungs-Richtung um.
