Darstellung des Tragwerksanalyse-Modells

Tragwerksanalyse-Modell anzeigen/ausblenden

Das Tragwerksanalyse-Modell kann im Grundriss, in Schnitt-Fenstern und 3D-Darstellungen angezeigt werden.

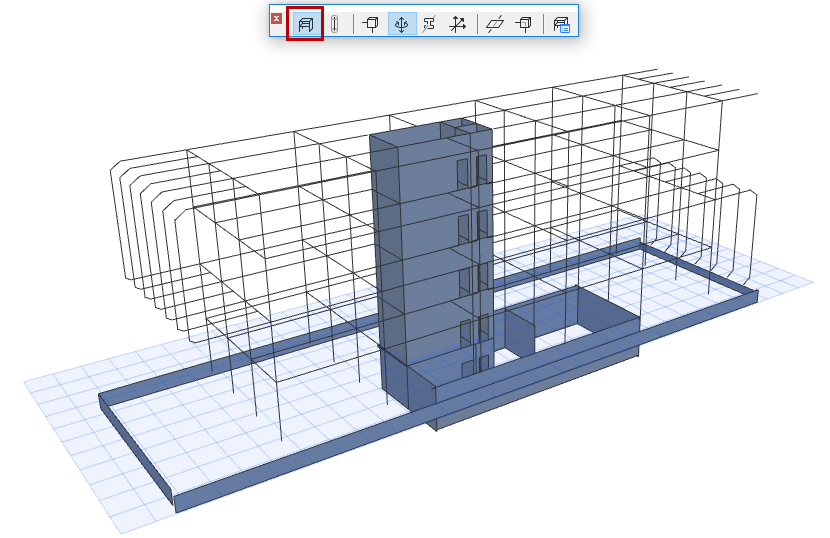

Verwenden Sie das Umschaltelement Tragwerksanalyse-Modell


in der Symbolleiste Tragwerksanalyse-Modell

Im Menü Ansicht

Der Status Anzeigen/Ausblenden ist für jede Ansicht spezifisch (wenn er in einer Ansicht eingeschaltet ist, kann er in einer anderen Ansicht ausgeschaltet sein).


Wichtig: ARCHICAD-Elemente sind nur dann Teil des Tragwerksanalyse-Modell, wenn sie bestimmte geometrische und Eigenschaftseinstellungen haben. Siehe Elemente des Tragwerksanalyse-Modell.

Physisches Modell transparent anzeigen

Wenn das Umschaltelement Tragwerksanalyse-Modell aktiv ist:

Verwenden Sie die Option "Transparentes physisches Modell", um auch das physische Modell in der aktuellen Ansicht transparent anzuzeigen:


Komponenten des Tragwerksanalyse-Modells anzeigen

Verwenden Sie die folgenden zusätzlichen Optionen, um Komponenten des Tragwerksanalyse-Modells ein- oder auszublenden. Die Bedienelemente sind verfügbar unter:

Symbolleiste Tragwerksanalyse-Modell

Ansicht > Tragwerksanalyse-Modell Optionen

Ansicht > Elemente in 3D Ansicht > Elemente in 3D filtern und schneiden (für Tragwerksstützen und Verbindungselemente)

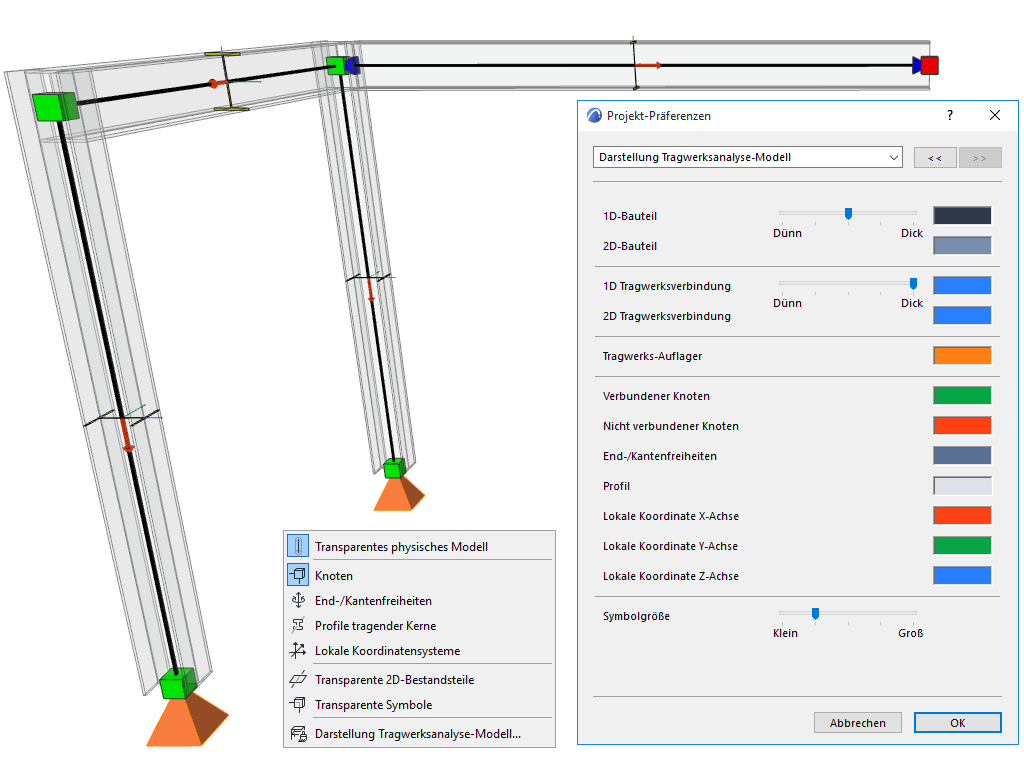

Die Farben der Komponenten können unter Darstellung Tragwerksanalyse-Modell (Präferenzen) angepasst werden.


Knoten

Zeigen Sie Knoten an den Enden und Ecken der 1D- und 2D-Bauteile an.


Knotenverbindungen: Farbiges Feedback

Standardmäßig:

Ein grüner Knoten stellt einen korrekten Verbindungspunkt oder Schnittpunkt zwischen verbundenen Elementen des Analyse-Modells dar.

Ein roter Knoten steht für einen Punkt oder ein Ende, das entweder frei (keine Verbindung erforderlich) oder nicht verbunden/nicht gestützt ist:


1: Unterstützt, 2: Verbunden, 3: Freies Ende (Kragarm), 4: Nicht verbunden, 5: Nicht unterstützt

End-/Kantenfreiheiten

Verwenden Sie diese Option, um ihre Symbole im Tragwerksanalyse-Modell anzuzeigen.

Siehe Symbole End-/Kantenfreiheiten.


Profile der tragenden Kerne anzeigen

Nur 1D-Bauteile enthalten ein Querschnittsprofil. Verwenden Sie diese Option, um ihre Symbole im Tragwerksanalyse-Modell anzuzeigen.

Um dieses Symbol transparent zu machen: Verwenden Sie Transparente Symbole.


Lokale Koordinatensysteme

Zeigen Sie das lokale Koordinatensystem des Elements an (nur im 3D-Fenster).

Lokale X-Achse: dicke rote Linie

Lokale Y-Achse: dünne grüne Linie

Lokale Z-Achse: dünne blaue Linie


Lokales Koordinatensystem des Bauteils des Tragwerksanalyse-Modells

Transparente 2D-Bauteile

Diese Option hat folgende Auswirkung:

2D-Bauteile transparent anzeigen

Tragwerksverbindungen des Typs Oberfläche transparent anzeigen

Transparente Symbole

Diese Option macht die folgenden Symbole transparent:

Knoten

Endfreiheiten

Tragwerksverbindung, Typ Feder

Tragwerks-Auflager

Profile tragender Kerne

Punktlast-Pfeile in 3D-Ansicht
