Para editar um Perfil Complexo, você usará o Editor de Perfil - uma janela de edição 2D separada que abre automaticamente sempre que você abre um perfil para edição.
1.Abra o Gestor de Perfil e selecione um perfil para editar.
2.Clique em Editar.

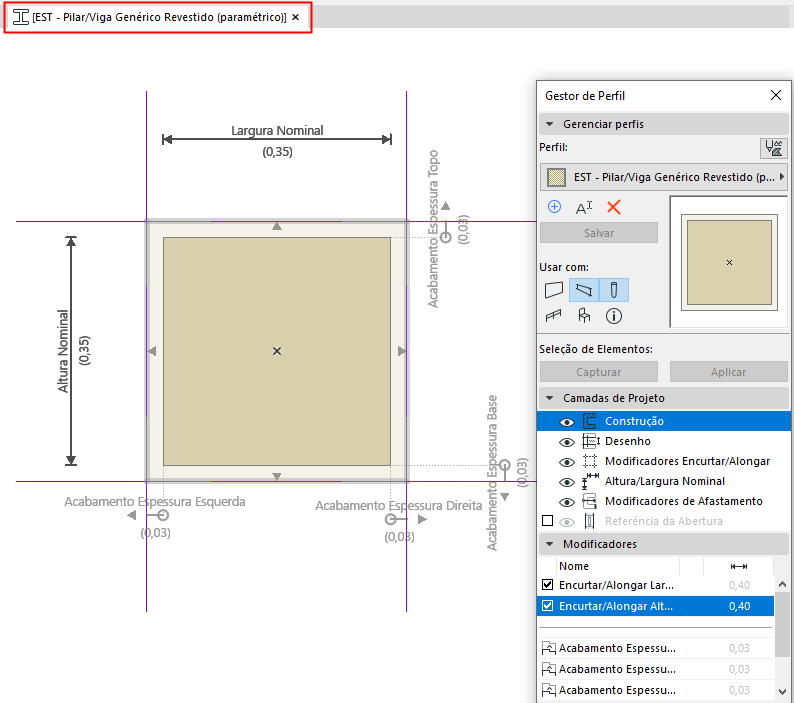

O Perfil selecionado é aberto no Criador de Perfil

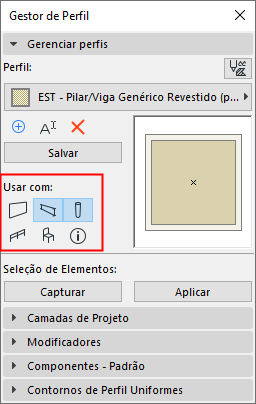

"Use Com" - definir disponibilidade de perfil
No Criador de Perfil:
1.Clique em Editar
2.Clique em um ou mais ícones para disponibilizar este perfil para ferramentas específicas: paredes, pilares, vigas, componentes de guarda-corpo ou Itens da Biblioteca.
Nota: Os perfis para Itens da Biblioteca estão disponíveis apenas para elementos GDL que incluem uma opção de seleção de perfil – como os componentes Parede Cortina e Escada.
Criar/Editar Componentes do Perfil
No Criador de Perfil:
Use a ferramenta Trama para desenhar ou editar a seção transversal do perfil complexo. Apenas ferramentas de desenho 2D estão disponíveis.
Selecione o elemento de trama e use as Definições de seleção de Trama para atribuir o tipo de Material de Construção e a Linha de Corte.
1283n•Apenas Pontos Quentes e Tramas desenhados com a Ferramenta Trama farão parte do perfil salvo.
1283n•outros elementos 2D adicionados ao Criador de Perfil (linhas, cotas, etc.) podem ser utilizadas como apoios locais ao desenho, mas não terão nenhum efeito na aparência do perfil complexo. Estas ajudas de desenho situam-se no Vegetal de Modelagem “Desenho” do Gestor de Perfis.
1283n•Sobreposição de Tramas são suportadas e serão recortadas com base em sua Prioridade de Material de Construção no nível do elemento colocado.
1283n•A Origem do Perfil é um ponto de referência significativo. Consulte Origem do Perfil em Janela de Editor de Perfil.
Use os outros controles do Gestor de Perfil para editar a geometria e o comportamento do Perfil:
