Um elemento de Perfil Complexo é composto por um perfil em corte, que é extrudido perpendicularmente ao plano de corte.
Você pode utilizar ou modificar um perfil predefinido, ou criar um novo.
O Archicad inclui um conjunto predefinido de atributos de perfil, definidos em Opções > Atributos do Elemento > Gestor de Perfi.
Os Perfis estão disponíveis para serem usados como Paredes, Pilares, Vigas, Componentes do Guarda-Corpo ou Itens da Biblioteca.
Nota: Os perfis para Itens da Biblioteca estão disponíveis apenas para elementos GDL que incluem uma opção de seleção de perfil – como os componentes Parede Cortina e Escada.
Como com outros elementos construtivos, a estrutura essencial do Perfil deriva de seu Material de Construção. Diversos acabamentos estão disponíveis a nível de elementos de perfil.

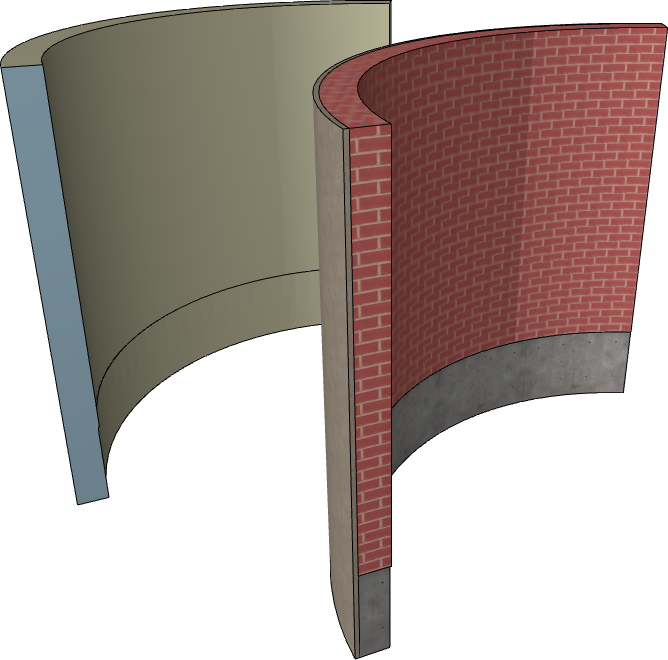

Por exemplo, a imagem seguinte mostra duas paredes curvas, à qual foi aplicado o perfil “Parede de Tijolo com Fundação”. A parte detrás da parede usa sobreposição de superfícies no nível dos elementos nas superfícies extrudadas e terminações.

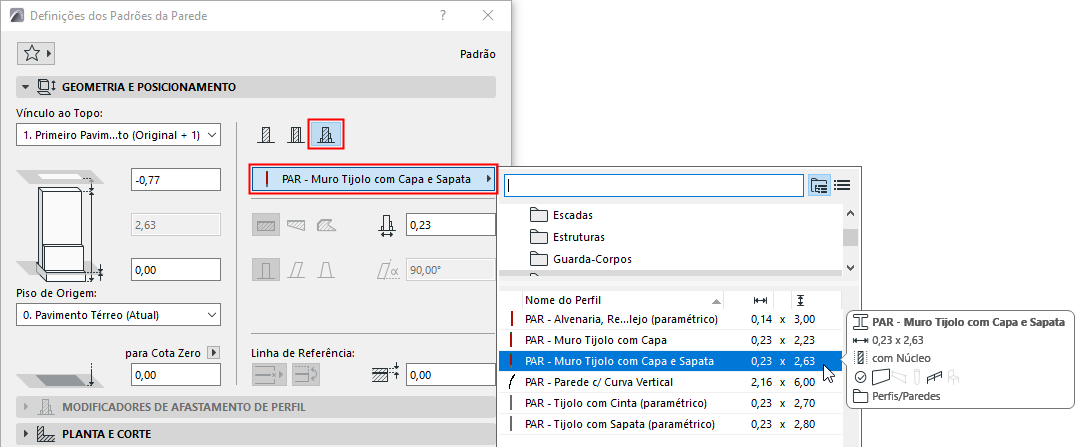

Um Perfil Complexo salvo é tratado como um atributo do elemento (por exemplo, Parede ou Guarda-Corpo). Os Perfis salvos aparecem na caixa de diálogo de definições da ferramenta respectiva.
Você pode aplicar um perfil pessoal a qualquer elemento selecionado no modelo, sem ter que o salvar como um atributo.
Os perfis de Parede, Pilar e Viga podem ter definidas arestas que são Modificadores para Afastamento: essas arestas podem ser ajustadas individualmente no nível do elemento, mesmo que todos os elementos usem o mesmo perfil.
Perfil da Parede em Bloco: Variação da Altura do Revestimento de Tijolo, para Cada Elemento Colocado
Estão disponíveis comandos especiais da paleta de contexto especiais para alongar e rotacionar elementos de perfil.
Criar Perfis Complexos a partir de Elementos Paralelos
Use Perfil de Pilar ou Viga em Aço Standard
