Mapa Seção Transversal do SAF pelo Nome

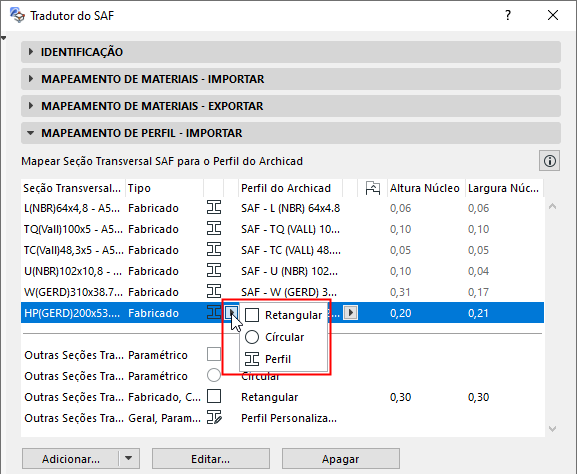

No Mapeamento de Perfil - Painel Importar do Tradutor do SAF:

1.Na janela pop-up do Tipo, escolha Perfil.

2.A partir do pop-up do Perfil do Archicad, escolha um Perfil do projeto atual. (Atributos do Perfil disponível: aqueles com núcleo e usados com Vigas ou Pilares.)

Nota: Você pode usar Opções > Perfis Complexo > Importar Perfil de Aço Padrão para adicionar novos atributos de perfil ao projeto.

Consulte também Use Perfil de Pilar ou Viga em Aço Standard.

3.Visualize e edite os Modificadores de afastamento do Perfil Complexo, conforme necessário, para melhor corresponder à Seção Transversal de entrada.

Para expandir a lista de mapeáveis da Seção Transversal SAF: consulte Adicionar Mais Seções Transversais SAF (importar SAF).

Mapeamento Automático das Seções Transversais Fabricadas

Para perfis SAF de entrada fabricados que NÃO são mapeados por nome na lista Mapeamento de Perfil: você pode ativar o mapeamento automático com base em um banco de dados padrão.

Ver Use banco de dados externo para traduzir os perfis não mapeados.
