Mapeamento Importado “Geral” ou “Paramétrico” das Seções Transversais SAF

Você pode mapear qualquer Seção Transversal SAF “Geral” ou “Paramétrico” para um determinado Perfil do Archicad (como acontece com os tipos Fabricados). (Consulte Mapa Seção Transversal do SAF pelo Nome.)

No entanto, ao contrário dos tipos Fabricados, a definição das Seções Transversais SAF “Geral” e “Paramétrico” inclui informações geométricas e paramétricas que podem ser recriadas ou reconhecidas no Archicad.

Para mapear essas Seções Transversais de entrada para atributos específicos do Perfil do Archicad, use um dos dois fluxos de trabalho a seguir.

Opção 1: Mapa como Perfil Personalizado

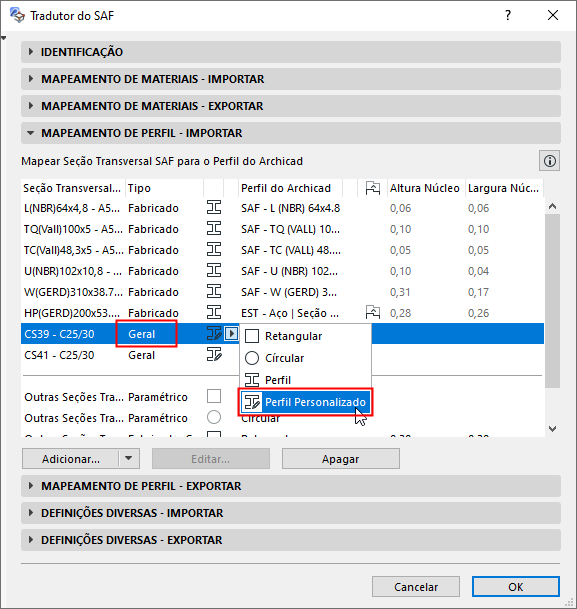

Qualquer Seção Transversal SAF do tipo “Geral” pode ser importada como um Perfil Personalizado.

Além disso, certas Seções Transversais SAF do tipo “Paramétrico” também podem ser importadas como Perfis Personalizados.

Consulte Seções transversais SAF Paramétricas Reconhecidas pelo Archicad.

•O polígono da Seção Transversal do SAF é corretamente interpretado e incorporado ao Perfil Personalizado, mas sem nenhuma informação de material. (Seus materiais são atribuídos com base no painel Mapeamento de Material.)

•Este Perfil Personalizado não está listado entre os atributos do Archicad e você não pode listá-lo por nome ou de outra forma referir-se a este no projeto do Archicad.

Nota: Depois de importado para o Archicad, você pode colocar esse Perfil Personalizado no projeto e salvá-lo como um atributo de Perfil nomeado.

Opção 2: Criar Novo Atributo de Perfil do Archicad Por Meio da Paleta de Atributos

1.Abra Opções > Atributos do Elemento > Atributos.

2.Clique no botão Importar.

3.Na caixa de diálogo Importar Atributo: procure um arquivo .xlsx (SAF) preparado para essa finalidade.

Consulte Preparar e Exportar um Arquivo de Dados do SAF para Garantir o Mapeamento Padrão.

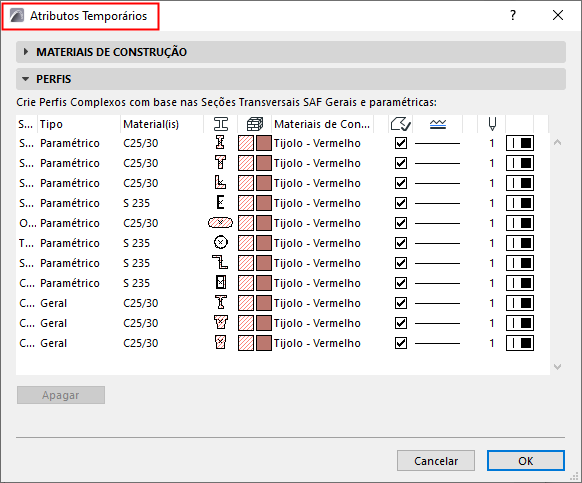

4.Uma caixa de diálogo Atributos Temporários é exibida. O painel Perfis lista os novos atributos potenciais do Perfil Complexo, com base na Seção Transversal SAF (tipos Gerais e tipos Paramétricos suportados) listados no arquivo de entrada.

5.Atribua Material de construção, Trama, Linha e Caneta do Archicad a cada Seção Transversal do SAF que você deseja anexar.

Nota: Se uma Seção Transversal contiver vários Materiais SAF, apenas um Material de Construção do Archicad poderá ser atribuído a este. No entanto, depois de adicioná-lo ao projeto do Archicad como um novo Perfil, você pode usar o Editor de Perfis para definir diferentes Materiais de Construção para cada componente do Núcleo.

6.Clique OK para retornar aos Atributos.

7.Anexe os novos Perfis ao projeto do Archicad.

Agora você pode mapear a Seção Transversal do SAF de entrada para os atributos correspondentes do Perfil do Archicad (em vez do “Perfil Personalizado”).
